Description

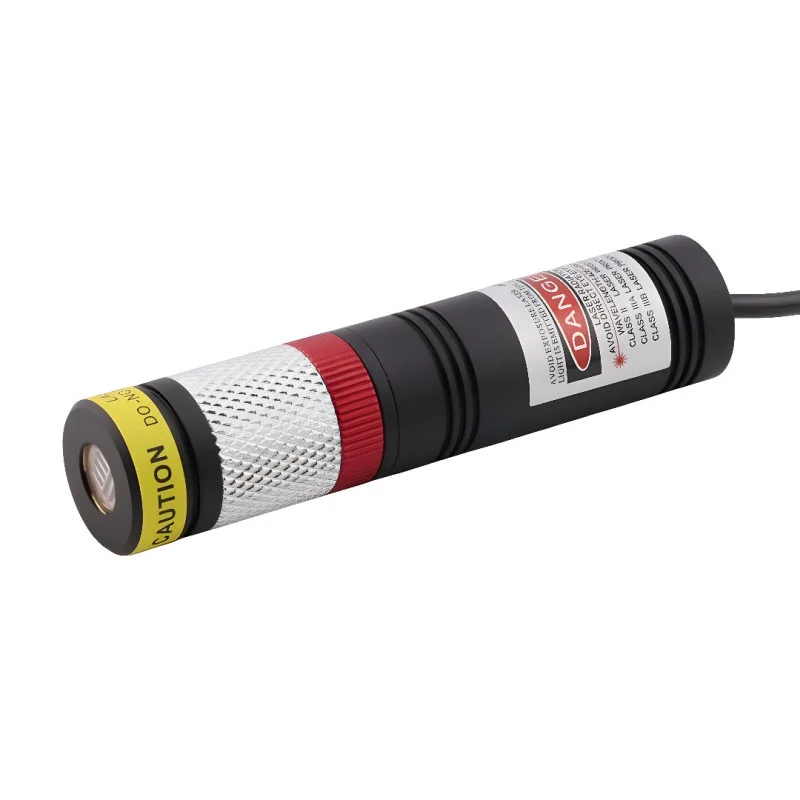

Laserski modul z rdečo valovno dolžino 660 nm je zasnovan za projekcijo mreže pik 10×10 (DOE) in se uporablja predvsem za pozicioniranje, ciljanje in nadzor položaja med rezanjem in drugimi industrijskimi operacijami. Zasnova v aluminijastem ohišju in možnost ostrenja omogočata prilagoditev projekcije specifični uporabi.

Tehnične specifikacije

Valovna dolžina: 660 nm (rdeča)

Oblika nosilca: DOE 10×10

Kot snopa: 42×42°

Optična moč (različice): 50 mW, 100 mW, 150 mW, 200 mW

Dejanska izhodna moč:

50 mW (3845 mW)

100 mW (7595 mW)

150 mW (100120 mW)

200 mW (130150 mW)

Način delovanja: CW (neprekinjena svetloba)

Trenutni nadzor: APC

Napajalna napetost: 5V enosmerni tok

Delovni tok: < 500 mA

Vrsta priključka: DC 5,5 × 2,1 mm/5,5 × 2,5 mm

Dolžina kabla: 100 cm

Material ohišja: aluminij

Optični material: PMMA

Dimenzije modula: premer 20 mm × dolžina 90 mm

Teža: 65 g

Zaščita: IP67

Delovna temperatura: od -10 °C do +50 °C

Temperatura skladiščenja: od -40 °C do +85 °C

Povprečni čas do odpovedi (MTTF):> 8.000 ur

Funkcije in lastnosti

Mrežna projekcija 10×10 za hitro vizualno pozicioniranje

Fokusna optika (nastavljiv fokus)

Kompaktno aluminijasto ohišje za boljše odvajanje toplote

5 V enosmerno napajanje za integracijo v strojne in krmilne sisteme

Zaščita IP67 za uporabo v zahtevnejših obratovalnih pogojih

Idealno za

Pozicioniranje med rezanjem in označevanjem v industrijskih strojih

Nastavitev referenčnih točk in preverjanje položaja v montažnih vpenjalih

Vizualno vodenje v avtomatizaciji in proizvodnih linijah

Vsebina paketa

Laserski modul s priključno žico in DC konektorjem

Zakaj izbrati ta izdelek?

Določena projekcija mreže 10×10 z uporabo optike DOE

Standardna mehanska zasnova Ø20 × 90 mm za enostavno integracijo

5 V DC napajanje in končni DC kabelski zaključek 5,5 × 2,1 mm

Trpežna zasnova z zaščito IP67

Navodila za namestitev in uporabo

Za izbrano možnost napajanja zagotovite stabilizirano napajanje 5 V DC z zadostno tokovno rezervo.

Modul namestite tako, da zagotovite hlajenje ohišja in mehansko stabilnost izbokline.

Po sestavljanju prilagodite fokus glede na želeno velikost in ostrino projekcije na delovni razdalji.

Priključek DC 5,5 × 2,1 mm priključite, ko je napajanje izklopljeno.

Varnostno obvestilo

To je laserski vir. Ne usmerjajte žarka v oči in ne opazujte neposrednega ali odbitega žarka.

Med namestitvijo in nastavitvijo uporabljajte ustrezno zaščitno opremo in upoštevajte notranje varnostne predpise na delovnem mestu.

Modul uporabljajte le v predpisanih električnih in temperaturnih pogojih.
