Description

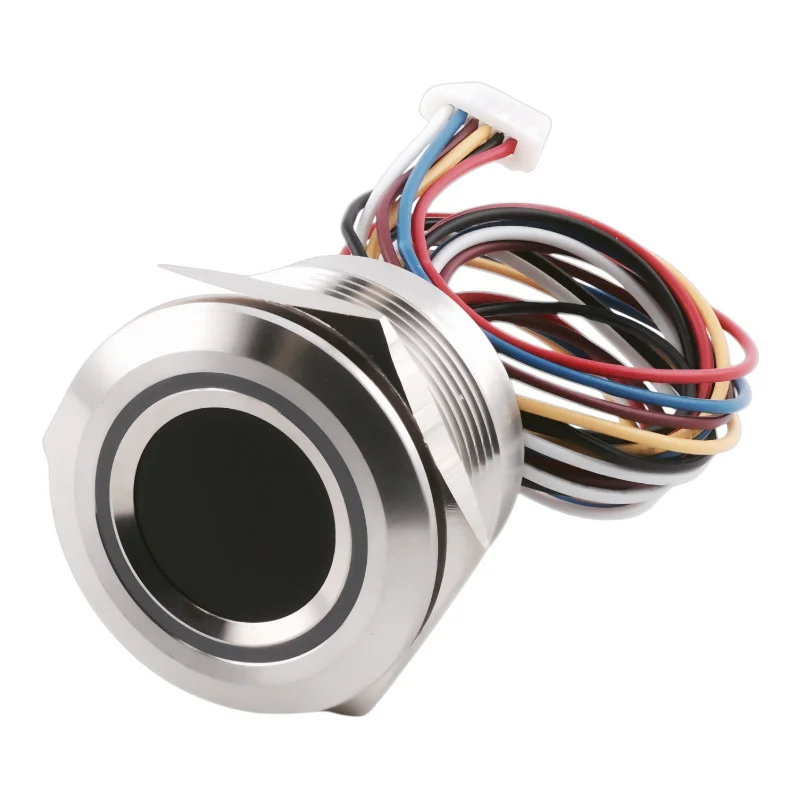

Le module R503 est un capteur d’empreintes digitales compact et de haute précision, combinant un capteur optique et un puissant algorithme de traitement d’empreintes. Grâce à sa reconnaissance rapide, sa grande capacité mémoire et sa prise en charge de la communication UART (TTL 3,3 V), il est parfaitement adapté à l’intégration dans les systèmes de contrôle d’accès, les cartes de contrôle (par exemple, K202) et autres applications de sécurité.
Spécifications techniques
Alimentation : DC 3,3 V (alimentation principale) ; détection tactile : 3-5 V
Courant de balayage : environ 20 mA
Courant de veille : 2 A en moyenne
Vitesse de numérisation : < 0,2 s
Vitesse de comparaison : 1:N < 10 ms/empreinte digitale
Résolution du capteur : 508 dpi
Zone de détection : Ø 15 mm
Matrice de capteurs : 192 × 192 px
Capacité de mémoire : jusqu’à 200 empreintes digitales
Taille du modèle : 1 536 octets
Taux d’erreur FAR : < 0,001 % ; FRR : < 1 %
Communication : UART (3,3 V TTL), débit en bauds par défaut 57 600 bps
Environnement de travail : -20 à +60 °C
Dimensions : diamètre 28 mm (intérieur 25 mm), hauteur 19 mm (également variantes 15 mm/32 mm)
Matériau du boîtier : alliage de zinc (aluminium noir en option)
Fonctions et caractéristiques
Prise en charge des modes 1:1 (authentification) et 1:N (recherche dans la base de données)
Enregistrement des empreintes digitales dans la mémoire interne du module
Apprentissage automatique des empreintes digitales six images pour créer un modèle
Indication d’état par LED (rouge, vert, bleu, blanc, jaune, violet, turquoise)
Possibilité de changer le niveau de sécurité (1-5)
Prise en charge des commandes de téléchargement/téléchargement de modèles, de validation et de suppression de la base de données
Fonctions de poignée de main, de réinitialisation et de diagnostic des capteurs
Faible consommation adapté aux systèmes déconomie dénergie
Idéal pour
Tableaux de contrôle (par exemple K202) et systèmes d’accès
Serrures électroniques et dispositifs de sécurité
Systèmes de présence et d’identification
Projets IoT et appareils embarqués
Contenu du colis
Capteur d’empreintes digitales R503
Câble avec connecteur SH 1,0 mm (6 broches)
Manuel d’utilisation
Pourquoi choisir ce produit ?
Conception compacte et robuste (alliage de zinc)
Reconnaissance d’empreintes digitales rapide et fiable
Intégration facile via UART (3,3 V TTL)
Possibilité de personnaliser l’indication LED
Prend en charge jusqu’à 200 empreintes digitales enregistrées
Mode d’emploi
1. Connexion : Le module est connecté via un connecteur SH de 1,0 mm (6 broches).
Broche 1 : VCC (3,3 V)
Broche 2 : GND
Broche 3 : TXD (sortie de données, connexion au RX de l’hôte)
Broche 4 : RXD (entrée de données, connexion au TX de l’hôte)
Broche 5 : RÉVEIL (sortie du signal lorsqu’un doigt est détecté)
Broche 6 : 3,3-5 V (alimentation de détection tactile)
2. Enregistrement d’empreintes digitales (AutoEnroll) : Placez votre doigt six fois pour créer un modèle. Le voyant LED indique la progression (bleu : numérisation, jaune : image capturée avec succès, vert : modèle créé, rouge : erreur).
3. Vérification de l’empreinte digitale (AutoIdentify) : Le module capture l’empreinte et la compare à la base de données enregistrée. Le résultat (succès/erreur) est signalé par une LED et envoyé via l’UART.
4. Gestion de la base de données : Vous pouvez ajouter, supprimer ou effacer complètement la base de données d’empreintes digitales à l’aide des commandes (Stocker, Supprimer, Vider).
5. Indication LED (AuraLedConfig) : Possibilité de régler la couleur (rouge, bleu, vert, jaune, violet, blanc, turquoise) et l’effet (clignotant, respirant, lumière constante).
6. Mode économie d’énergie : le module prend en charge le mode basse consommation, où seule la détection tactile est alimentée (2 µA en moyenne). Lorsqu’un doigt touche l’appareil, un signal est généré pour réactiver l’hôte.
Remarque : Lors de la connexion, il est nécessaire de garantir une alimentation stable et peu bruyante (ondulation < 50 mV). Au premier démarrage, le module envoie automatiquement l'octet 0x55 comme protocole de transfert.
