Description

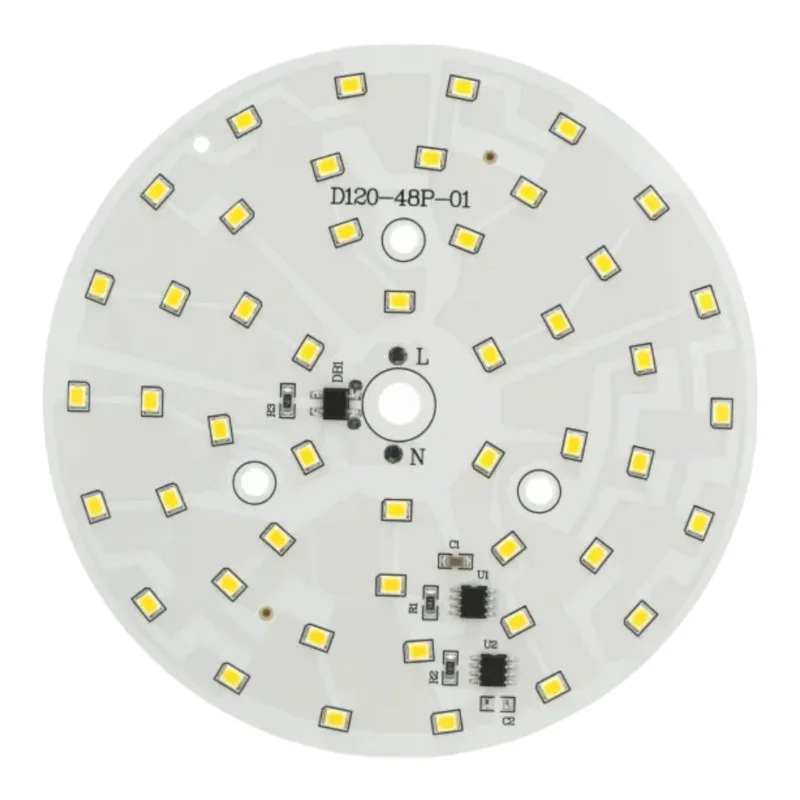

A kerek LED-modul fényforrásként szolgálhat lámpatestekhez és olyan világítótestek utólagos felszereléséhez, ahol kompakt, kör alakú nyomtatott áramköri lapra és közvetlen hálózati tápegységre van szükség. A modul meleg fehér (30003500K) és hideg fehér (60006500K) színhőmérsékletben kapható.
Műszaki adatok
Kód: AM6592
LED típusa: SMD 2835
LED-ek száma: 48
Névleges teljesítmény: 18W
Tápellátás: 170-275V AC
Külső átmérő: 120 mm
Sugárszög: 120130°
Fényáram: 14401620 lm
Fényszín (kombináció): meleg fehér (30003500K) vagy hideg fehér (60006500K)
Funkciók és jellemzők
Tápellátás közvetlenül a hálózati feszültségről, széles, 170275 V AC tartományban
Kör alakú kialakítás mennyezeti és fali lámpatestekbe való integráláshoz
Széles sugárzási szög az egyenletes megvilágításért
SMD 2835 szerelvény kompakt modultervezéshez
Fontos: a modul nem tartalmaz vezetékeket vagy sorkapcsot, a vezetékeket közvetlenül a LED modul nyomtatott áramköri lapjára kell forrasztani.
Ideális a következőkhöz:
Kör alakú LED modullal ellátott lámpatestek javítása és felújítása
Mennyezeti és fali lámpák belső terekbe
Műszaki és célra gyártott lámpatestek, amelyek váltakozó áramú tápellátást igényelnek
Egyedi világítótestek és prototípusok
A csomag tartalma
1x LED modul (NYÁK) Ø120 mm
Vezetékek és sorkapocs nélkül
Miért válassza ezt a terméket?
Meghatározott paraméterek a teljesítményhez, a teljesítménytartományhoz és a fényáramhoz
Lehetőség a fény színének kiválasztására az alkalmazásnak megfelelően
Kompakt, kör alakú formátum, amely alkalmas a szokásos lámpatest-kialakításokhoz
Széles sugárzási szög a terület megvilágításához
Telepítési és üzemeltetési utasítások
Olyan lámpatestbe vagy szerelvénybe szerelje be, amely biztosítja a modul mechanikus rögzítését és az élő alkatrészek érintése elleni védelmet.
Forrassza a vezetékeket közvetlenül a modul forrasztófelületeire; használjon megfelelő hőmérséklet-ellenállású és az aktuális terhelésnek megfelelő keresztmetszetű vezetékeket.
Forrasztáskor minimalizálja a forrasztópárnák felmelegedési idejét, és kerülje a LED-ek és a NYÁK túlmelegedését.
A hőelvezetést a lámpatest tervének megfelelően kell biztosítani; a megfelelő hűtés nélküli üzemeltetés lerövidítheti az élettartamot és meghibásodást okozhat.
Üzembe helyezés előtt ellenőrizze a forrasztott kötések, a mechanikai rögzítés és az elektromos szigetelés minőségét.
Biztonsági figyelmeztetés
A modul hálózati áramellátásra készült, és veszélyes, 170275 V AC feszültséggel működik. A nem megfelelő kezelés áramütést, égési sérüléseket vagy tüzet okozhat.
A telepítést és szervizelést csak szakképzett, elektromos berendezéseken végzett munkához jártas személy végezheti, aki betartja a vonatkozó szabványokat és előírásokat.
Bármilyen beavatkozás előtt mindig válassza le a készüléket a tápellátásról, és ellenőrizze, hogy feszültségmentes-e. Nem elég egyszerűen kikapcsolni a főkapcsolót, gondoskodni kell a hálózati feszültségről való leválasztásról.
A modul nem tartalmaz vezetékeket vagy sorkapcsot; a csatlakozás forrasztással történik. A nem megfelelően elkészített forrasztott csatlakozások, a laza vezetékek vagy a nem megfelelő szigetelés túlmelegedést, rövidzárlatot és ebből következő károsodást vagy tüzet okozhat.
Csatlakoztatás után minden feszültség alatt álló alkatrészt és forrasztott csatlakozást megbízhatóan le kell fedni és biztosítani kell az érintés ellen. A modult tilos szabadon hozzáférhető módon üzemeltetni.
Tartson be elegendő szigetelési távolságot, és használjon megfelelő szigetelőanyagokat, amelyek ellenállnak az üzem közben keletkező hőmérsékleteknek.
Ne üzemeltesse magas páratartalmú vagy páralecsapódás veszélyével járó környezetben, kivéve, ha a modul egy megfelelően burkolt lámpatest része.
Biztosítson megfelelő hűtést. A túlmelegedés a LED-ek romlásához, paraméterváltozásokhoz, meghibásodáshoz és a környező anyagok károsodásának fokozott kockázatához vezethet.
Ne használja a modult, ha a NYÁK-on, a LED-eken, a forrasztófelületeken bármilyen sérülés vagy túlmelegedés jele látható.
