Description

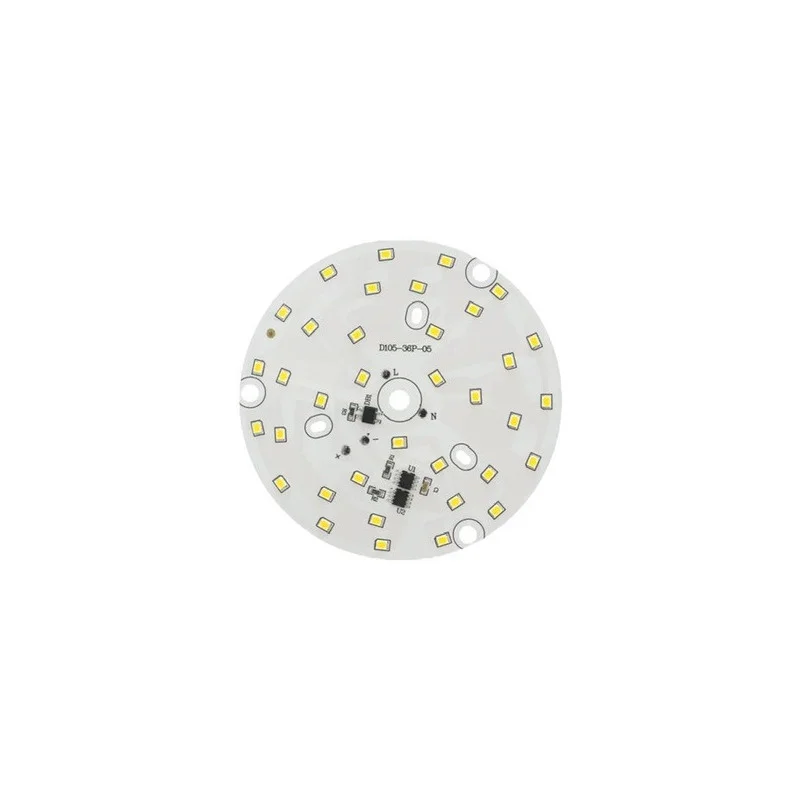

Okrúhly LED modul pre priame napájanie zo siete AC je určený na opravy a výrobu svietidiel, kde je požadovaná kompaktná kruhová doska plošného spoja a široký vyžarovací uhol. Modul je dostupný vo variantoch farby svetla teplá biela alebo studená biela.
Technické špecifikácie
Kód: AM4172
Príkon: 15 W
Napájanie: 170275 V AC
Typ LED: SMD 2835
Počet LED: 36
Vonkajší priemer: 105 mm
Uhol svitu: 120 130°
Svietivosť: 12001350 lm
Farba svetla (varianty): teplá biela 30003500 K, studená biela 60006500 K
Funkcie a vlastnosti
Kruhové prevedenie vhodné pre svietidlá s centrálnym priestorom a rovnomernou distribúciou svetla.
Široký vyžarovací uhol pre plošné osvetlenie.
Možnosť voľby farby svetla podľa aplikácie (teplá/studená biela).
Dôležité: modul neobsahuje vodiče ani svorkovnicu; vodiče je nutné pripájať priamo na dosku plošného spoja LED modulu.
Ideálne pre
Opravy a repase LED svietidiel s napájaním zo siete AC.
Vstavané a stropné svietidlá s kruhovým LED modulom.
Technické a úžitkové osvetlenie, kde je požadovaný široký uhol svitu.
Obsah balenia
1× LED modul okrúhly Ø105 mm
Prečo zvoliť tento produkt
Napájanie priamo z AC siete v rozsahu 170275 V.
Definované mechanické rozmery pre ľahkú zámenu v kompatibilných svietidlách.
Parametre svetelného toku a uhla svitu vhodné na plošné osvetlenie.
Možnosť voľby teploty chromatičnosti podľa požiadaviek projektu.
Pokyny na inštaláciu a prevádzku
Pred montážou overte mechanickú kompatibilitu (priemer 105 mm) a spôsob uchytenia vo svietidle.
Na pripojenie použite vodiče so zodpovedajúcou izoláciou pre sieťové napätie; vodiče pripájajte na určené spájkovacie plôšky na PCB.
Pri spájkovaní pracujte s odpojeným napájaním a dbajte na mechanické odľahčenie prívodov (zamedzenie vytrhnutiu spájkovacích plôšok).
Zaistite vhodné chladenie podľa konštrukcie svietidla; modul neinštalujte do uzavretého priestoru bez odvodu tepla.
Po inštalácii vykonajte kontrolu upevnenia, izolačných vzdialeností a funkčnú skúšku.
Bezpečnostné upozornenie
Modul je určený na napájanie 170275 V AC. Ide o nebezpečné sieťové napätie, ktoré môže spôsobiť úraz elektrickým prúdom alebo požiar.
Všetky práce vykonávajte iba pri odpojenom napájaní a po overení, že na prívodoch nie je prítomné napätie.
Inštaláciu smie vykonávať iba kvalifikovaná osoba so znalosťou práce na elektrických zariadeniach v sieťových rozvodoch.
Neskracujte izolačné vzdialenosti a dbajte na bezpečné vedenie vodičov; zabráňte kontaktu živých častí s kovovým telom svietidla.
Po pripájaní vodičov je nutné zaistiť elektrickú izoláciu a mechanickú fixáciu pripojenia tak, aby nemohlo dôjsť k uvoľneniu, skratu alebo dotyku s inými časťami svietidla.
Neprevádzkujte modul bez vhodného krytu/difúzora svietidla, pokiaľ by mohlo dôjsť k dotyku živých častí alebo k vniknutiu vodivých predmetov.
Modul neinštalujte do prostredia s kondenzáciou vlhkosti alebo do miest, kde môže dôjsť k zatečeniu, pokiaľ nie je svietidlo konštrukčne určené pre dané podmienky.
Pri poruche (zápach, dym, neštandardné zahrievanie, blikanie) okamžite odpojte napájanie a zariadenie ďalej nepoužívajte.
