Description

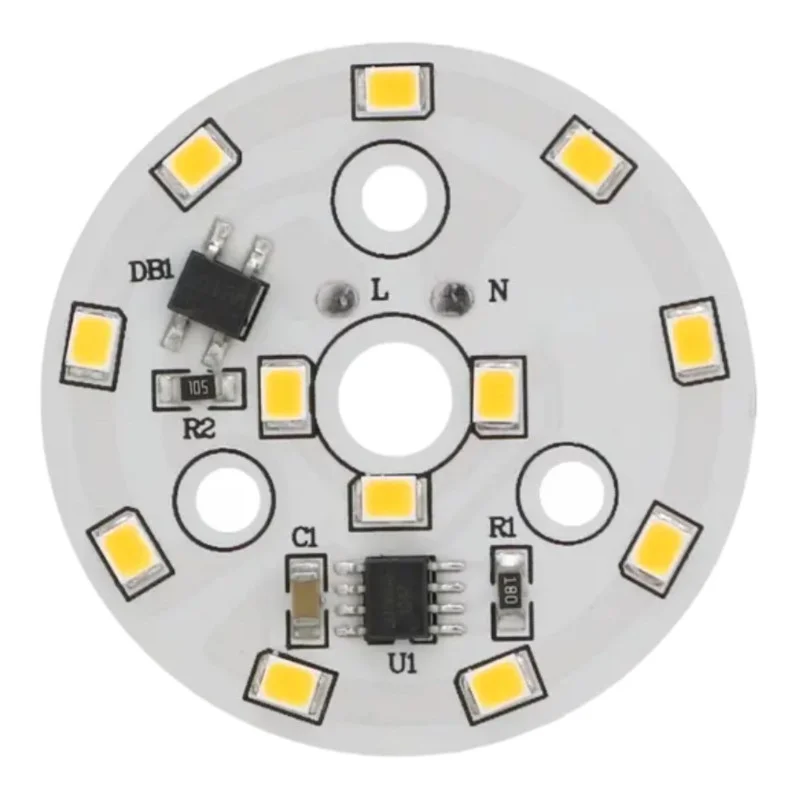

Okrúhly LED modul pre priame napájanie zo siete 220240V AC je určený pre integráciu do svietidiel a svetelných zostáv, kde je požadovaná kompaktná konštrukcia a jednoduché elektrické pripojenie. Vďaka priemeru 44 mm je vhodný najmä pre menšie svietidlá, náhrady svetelných dosiek a servisné opravy.
Technické špecifikácie
Typ LED: 2835 SMD
Počet LED: 12
Farba svetla: biela (podľa variantu teplá biela 30003500K / studená biela 60006500K)
Napájanie: 220240 V AC
Príkon: 5 W
Vonkajší priemer modulu: 44 mm
Uhol svitu: 120 130°
Svietivosť: 400450 lm
Funkcie a vlastnosti
Kompaktné kruhové prevedenie pre integráciu do svietidiel s obmedzeným priestorom
Široký vyžarovací uhol vhodný na plošné osvetlenie
Napájanie priamo zo siete 220240V AC (bez nutnosti externého DC zdroja)
Variant farby svetla podľa zvolenej kombinácie (teplá biela / studená biela)
Ideálne pre
Servisné výmeny LED dosiek vo svietidlách pre sieťové napájanie
Vstavané a prisadené svietidlá s kruhovým priestorom pre modul Ø44 mm
Technické a úžitkové svietidlá, kde je požadovaná jednoduchá integrácia LED modulu
Obsah balenia
1x LED modul okrúhly Ø44 mm
Dôležité: modul neobsahuje vodiče ani svorkovnicu, vodiče je nutné pripájať priamo na dosku plošného spoja LED modulu
Prečo zvoliť tento produkt
Jasne definované parametre pre návrh a náhrady svetelných modulov
Kompaktný rozmer pri zachovaní užitočného svetelného toku
Možnosť voľby teploty chromatičnosti podľa aplikácie
Pokyny na inštaláciu a prevádzku
Inštaláciu vykonávajte iba pri odpojenom napájaní a zaistenom pracovisku proti nechcenému zapnutiu.
Vodiče pripájajte priamo na spájkovacie plôšky modulu; použite vodiče so zodpovedajúcou izoláciou pre sieťové napätie a dodržte dostatočné odľahčenie ťahu (mechanické zaistenie vodičov mimo spájkovacie miesto).
Pri spájkovaní skráťte dobu ohrevu na nevyhnutné minimum, aby nedošlo k poškodeniu LED alebo plošného spoja.
Modul inštalujte do svietidla tak, aby nemohlo dôjsť k dotyku živých častí a aby bol zaistený dostatočný odstup od kovových častí konštrukcie podľa požiadaviek na izoláciu.
Zaistite vhodné chladenie podľa konštrukcie svietidla; modul neprevádzkujte v uzavretom priestore bez odvodu tepla, pokiaľ by dochádzalo k nadmernému zahrievaniu.
Po montáži vykonajte kontrolu pevnosti spojov, izolácie a funkčnú skúšku vo svietidle.
Bezpečnostné upozornenie
Produkt je určený pre napájanie zo siete 220240 V AC. Nesprávna manipulácia môže viesť k úrazu elektrickým prúdom, vzniku požiaru alebo poškodeniu zariadenia.
Inštaláciu a servis zverte kvalifikovanej osobe so znalosťou práce na elektrických zariadeniach nízkeho napätia.
Modul nepripájajte k napájaniu počas montáže, spájkovania ani pri odkrytovaných vodičoch. Pred akýmkoľvek zásahom vždy overte beznapäťový stav.
Neprevádzkujte modul mimo svietidlo alebo bez zaistenia ochrany proti dotyku. Pri prevádzke môžu byť na doske prítomné nebezpečné časti pod sieťovým napätím.
Dodržte správnu izoláciu a mechanické zaistenie prívodných vodičov. Uvoľnený vodič alebo nedostatočná izolácia môže spôsobiť skrat, prehriatie alebo úraz.
Modul neinštalujte do prostredia s vodou, kondenzáciou alebo vysokou vlhkosťou, pokiaľ nie je v rámci konštrukcie svietidla zaistená zodpovedajúca ochrana.
Nezakrývajte modul tepelne izolačnými materiálmi a neprekračujte teplotné limity dané konštrukciou svietidla; nadmerná teplota skracuje životnosť a zvyšuje riziko poruchy.
V prípade poškodenia dosky plošného spoja, LED, spájkovacích plôšok alebo izolácie modul ďalej nepoužívajte.
