Description

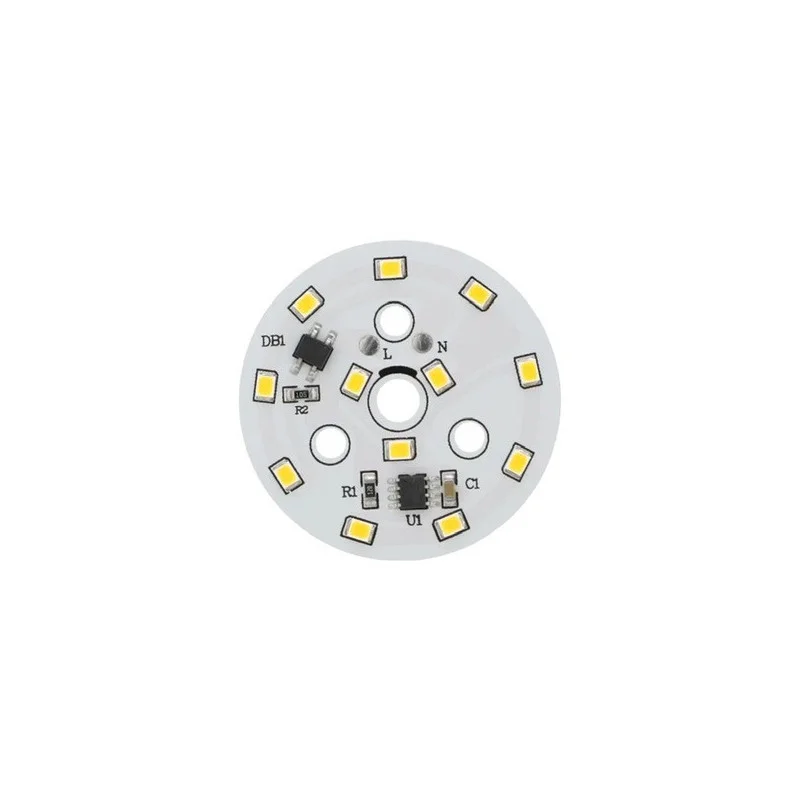

Okrúhly LED modul pre priame napájanie zo siete 220240V AC. Je určený na opravy a výrobu svietidiel, kde je požadovaná kompaktná svetelná jednotka s plošným spojom a širokým vyžarovacím uhlom. Modul je dostupný vo variantoch teploty chromatičnosti pre teplú aj studenú bielu.
Technické špecifikácie
Príkon: 7 W
Napájanie: 220240 V AC
Typ LED: SMD 2835
Počet LED: 12
Vonkajší priemer modulu: 50 mm
Uhol svitu: 120 130°
Svetelný tok: 530600 lm
Životnosť: 10 000 hodín
Varianty farby svetla: teplá biela (30003500 K), studená biela (60006500 K)
Funkcie a vlastnosti
Kompaktné kruhové prevedenie vhodné na integráciu do svietidiel s obmedzeným priestorom
Priame napájanie zo siete 220240 V AC bez externého DC zdroja
Široký vyžarovací uhol vhodný na plošné osvetlenie
Osadenie LED SMD 2835 pre bežné aplikácie osvetlenia
Ideálne pre
Opravy a repase sieťových LED svietidiel
Výrobu jednoduchých svietidiel s priamym napájaním zo siete
Stropné a nástenné svietidlá s kruhovým svetelným modulom
Technické a úžitkové osvetlenie v interiéri
Obsah balenia
1× LED modul okrúhly Ø50 mm
Vodiče ani svorkovnice nie sú súčasťou balenia
Prečo zvoliť tento produkt
Jasne definované parametre pre návrh a náhradu svetelného modulu
Možnosť voľby teploty chromatičnosti podľa požiadaviek aplikácie
Štandardný typ LED (SMD 2835) a kompaktný rozmer Ø50 mm
Vhodné riešenie pre servisné použitie aj kusovú výrobu svietidiel
Pokyny na inštaláciu a prevádzku
Modul neobsahuje vodiče ani svorkovnicu; prívodné vodiče je nutné pripájať priamo na dosku plošného spoja LED modulu.
Pred spájkovaním overte polaritu/označenie pripojovacích bodov na doske a použite vodiče so zodpovedajúcou izoláciou pre sieťové napätie.
Modul inštalujte na vhodný podklad s ohľadom na odvod tepla; pri návrhu svietidla zaistite dostatočnú tepelnú väzbu a vetranie podľa konštrukcie.
Po montáži skontrolujte mechanické upevnenie, elektrickú izoláciu a odľahčenie ťahu prívodných vodičov.
Prevádzkujte iba v uzavretom svietidle alebo v konštrukcii, ktorá zamedzí náhodnému dotyku živých častí.
Bezpečnostné upozornenie
Modul je určený na napájanie 220240 V AC; jedná sa o nebezpečné sieťové napätie s rizikom úrazu elektrickým prúdom, popálenia alebo požiaru.
Inštaláciu a servis vykonávajte iba pri odpojenom napájaní a po overení, že na vodičoch nie je prítomné napätie.
Montáž a pripojenie odporúčame zveriť osobe so zodpovedajúcou elektrotechnickou kvalifikáciou a znalosťou práce so sieťovým napätím.
Neprevádzkujte modul mimo svietidlo bez zaistenej ochrany proti dotyku; na doske môžu byť prítomné živé časti.
Pri spájkovaní používajte vhodné nástroje a postupy; nesprávne spájkovanie môže viesť k prehriatiu spojov, skratu alebo uvoľneniu vodičov.
Zaistite dostatočné izolačné vzdialenosti, mechanické odľahčenie prívodov a ochranu proti vibráciám; uvoľnený vodič môže spôsobiť skrat alebo úraz.
Modul neinštalujte do prostredia s vodou alebo vysokou vlhkosťou, pokiaľ nie je celá konštrukcia svietidla navrhnutá pre dané podmienky.
Nezakrývajte modul tepelne izolačnými materiálmi a neobmedzujte odvod tepla; nadmerná teplota skracuje životnosť a zvyšuje riziko poruchy.
V prípade poškodenia dosky, LED alebo prívodných spojov modul ďalej nepoužívajte a vyraďte ho z prevádzky.
