Description

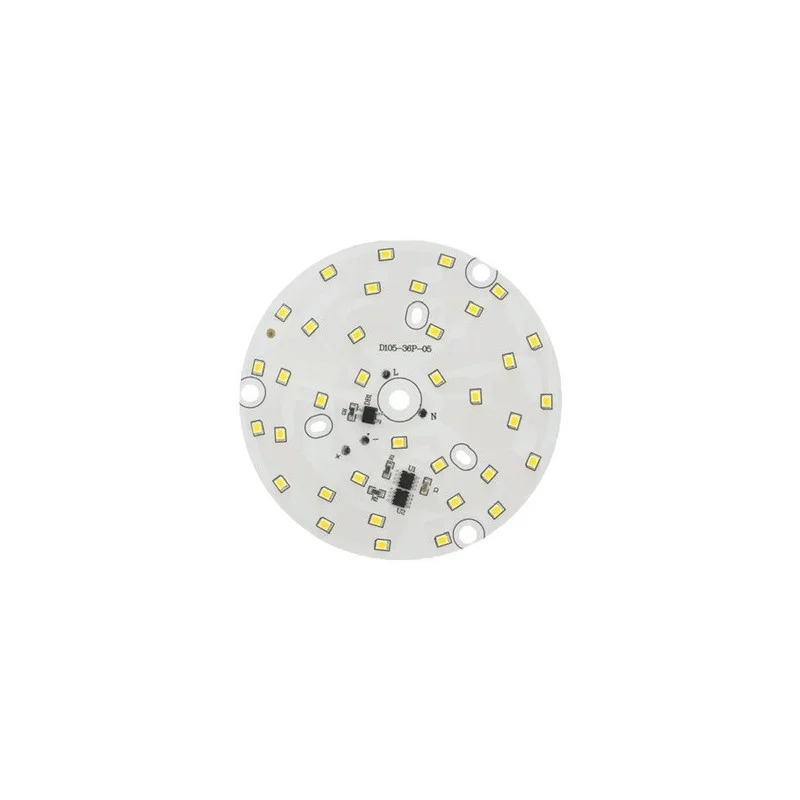

Okrugli LED modul za izravno AC napajanje dizajniran je za popravak i proizvodnju rasvjetnih tijela gdje je potrebna kompaktna okrugla tiskana ploča i širok kut snopa. Modul je dostupan u toplo bijeloj ili hladno bijeloj boji svjetla.
Tehničke specifikacije
Kod: AM4172
Potrošnja energije: 15 W
Napajanje: 170-275 V AC
Vrsta LED diode: SMD 2835
Broj LED dioda: 36
Vanjski promjer: 105 mm
Kut snopa: 120130°
Svjetlosni intenzitet: 12001350 lm
Boja svjetla (varijante): toplo bijela 30003500 K, hladno bijela 60006500 K
Funkcije i značajke
Kružni dizajn prikladan za svjetiljke s centralnim prostorom i ravnomjernom raspodjelom svjetlosti.
Široki kut snopa za osvjetljavanje prostora.
Mogućnost odabira boje svjetla prema primjeni (toplo/hladno bijela).
Važno: modul ne sadrži žice ili priključni blok; žice se moraju izravno zalemiti na tiskanu ploču LED modula.
Idealno za
Popravci i remont LED svjetiljki napajanih izmjeničnom strujom.
Ugradbena i stropna svjetla s okruglim LED modulom.
Tehnička i komunalna rasvjeta gdje je potreban široki kut snopa.
Sadržaj paketa
1× LED modul okrugli Ø105 mm
Zašto odabrati ovaj proizvod?
Napajanje izravno iz izmjenične mreže u rasponu od 170275 V.
Definirane mehaničke dimenzije za jednostavnu zamjenu u kompatibilnim svjetiljkama.
Parametri svjetlosnog toka i kuta snopa prikladni za osvjetljenje područja.
Mogućnost odabira temperature boje prema zahtjevima projekta.
Upute za instalaciju i uporabu
Prije ugradnje provjerite mehaničku kompatibilnost (promjer 105 mm) i način pričvršćivanja u svjetiljci.
Za spajanje koristite žice s odgovarajućom izolacijom za mrežni napon; zalemite žice na predviđena mjesta za lemljenje na tiskanoj pločici.
Prilikom lemljenja, radite s isključenim napajanjem i osigurajte mehaničko rasterećenje vodova (spriječavajući kidanje lemnih pločica).
Osigurajte odgovarajuće hlađenje u skladu s dizajnom svjetiljke; nemojte postavljati modul u zatvoreni prostor bez odvođenja topline.
Nakon ugradnje provjerite pričvršćivanje, izolacijske razmake i provedite funkcionalni test.
Sigurnosna obavijest
Modul je dizajniran za napajanje od 170275 V AC. To je opasan mrežni napon koji može uzrokovati strujni udar ili požar.
Sve radove obavljajte samo s isključenim napajanjem i nakon što ste provjerili da na priključcima nema napona.
Instalaciju smije izvoditi samo kvalificirana osoba sa znanjem rada na električnoj opremi u mrežnim distribucijskim sustavima.
Ne skraćujte izolacijske udaljenosti i osigurajte sigurno polaganje žica; spriječite kontakt dijelova pod naponom s metalnim tijelom svjetiljke.
Nakon lemljenja žica potrebno je osigurati električnu izolaciju i mehaničko učvršćivanje spoja kako se ne bi olabavio, kratko spojio ili došao u kontakt s drugim dijelovima svjetiljke.
Ne koristite modul bez odgovarajućeg poklopca/difuzora rasvjetnog tijela gdje bi se mogli dodirnuti dijelovi pod naponom ili gdje bi mogli ući vodljivi predmeti.
Ne postavljajte modul u okruženje s kondenzacijom vlage ili na mjesta gdje može doći do curenja, osim ako je rasvjetno tijelo dizajnirano za dane uvjete.
U slučaju kvara (miris, dim, abnormalno zagrijavanje, treperenje), odmah isključite uređaj iz struje i prekinite njegovo korištenje.
