Description
Okrugli LED modul namijenjen je kao izvor svjetlosti za rasvjetna tijela i naknadnu ugradnju rasvjetnih tijela gdje je potrebna kompaktna okrugla tiskana ploča i izravno izmjenično napajanje. Modul je dostupan u toplo bijeloj (30003500K) i hladno bijeloj (60006500K) boji svjetla.
Tehničke specifikacije
Kod: AM6592
Vrsta LED diode: SMD 2835
Broj LED dioda: 48
Nazivna snaga: 18 W
Napajanje: 170-275 V AC
Vanjski promjer: 120 mm
Kut snopa: 120130°
Svjetlosni tok: 14401620 lm
Boja svjetla (kombinacija): toplo bijela (30003500K) ili hladno bijela (60006500K)
Funkcije i značajke
Napajanje izravno iz izmjenične mreže u širokom rasponu od 170275 V AC
Kružni dizajn za integraciju u stropne i zidne svjetiljke
Široki kut snopa za ravnomjerno osvjetljenje
SMD 2835 sklop za kompaktni dizajn modula
Važno: modul ne sadrži žice ili terminalni blok, žice se moraju izravno zalemiti na tiskanu ploču LED modula
Idealno za
Popravci i remont svjetiljki s kružnim LED modulom
Stropne i zidne svjetiljke za interijere
Tehničke i namjenski izrađene svjetiljke koje zahtijevaju izmjenično napajanje
Rasvjetna tijela i prototipovi po narudžbi
Sadržaj paketa

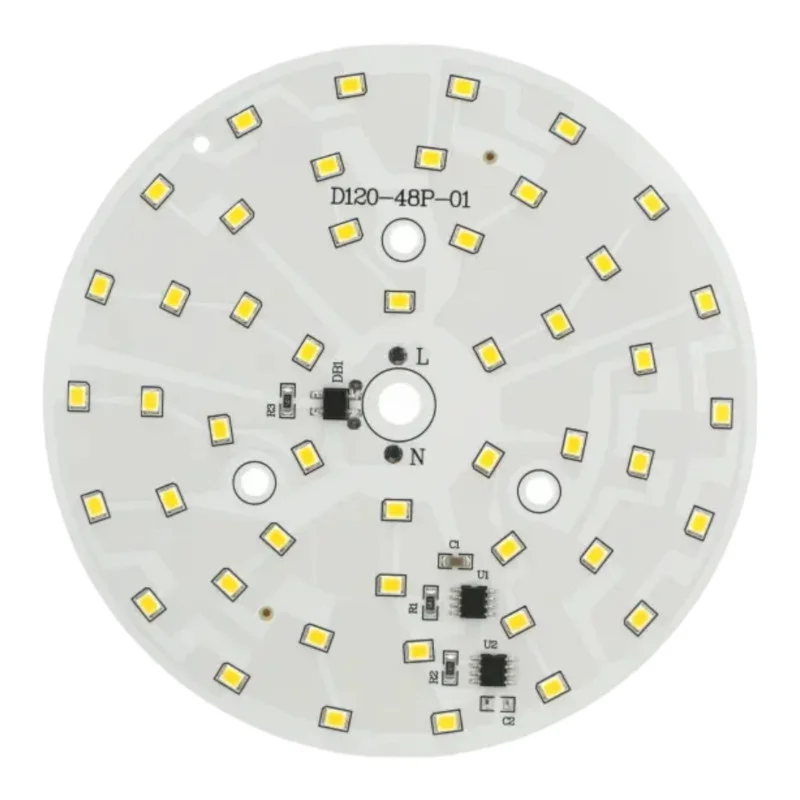

1x LED modul (PCB) Ø120 mm
Bez žica i bez terminalnog bloka
Zašto odabrati ovaj proizvod?
Definirani parametri za snagu, raspon snage i svjetlosni tok
Mogućnost odabira boje svjetla prema primjeni
Kompaktni kružni format pogodan za uobičajene dizajne rasvjetnih tijela
Široki kut snopa za osvjetljavanje prostora
Upute za instalaciju i uporabu
Ugraditi u rasvjetno tijelo ili sklop koji osigurava mehaničko pričvršćivanje modula i zaštitu od dodirivanja dijelova pod naponom.
Lemljenje žica izravno na lemne pločice modula; koristite žice s odgovarajućom temperaturnom otpornošću i presjekom prema trenutnom opterećenju.
Prilikom lemljenja, smanjite vrijeme zagrijavanja lemnih pločica i spriječite pregrijavanje LED dioda i PCB-a.
Osigurajte odvođenje topline u skladu s dizajnom svjetiljke; rad bez odgovarajućeg hlađenja može skratiti vijek trajanja i uzrokovati kvar.
Prije puštanja u rad provjerite kvalitetu lemljenih spojeva, mehaničkog pričvršćivanja i električne izolacije.
Sigurnosna obavijest
Modul je dizajniran za napajanje iz mreže i radi s opasnim naponom od 170275 V AC. Nepravilno rukovanje može uzrokovati strujni udar, opekline ili požar.
Instalaciju i servisiranje smije obavljati samo kvalificirana osoba sa znanjem rada na električnoj opremi i u skladu s važećim standardima i propisima.
Prije bilo kakve manipulacije, uvijek isključite uređaj iz napajanja i provjerite je li bez napona. Nije dovoljno samo isključiti prekidač za napajanje, potrebno je osigurati isključenje iz električne mreže.
Modul ne sadrži žice ili terminalni blok; spajanje se vrši lemljenjem. Nedovoljno zalemljeni spojevi, labave žice ili neadekvatna izolacija mogu uzrokovati pregrijavanje, kratki spoj i posljedična oštećenja ili požar.
Nakon spajanja, svi dijelovi pod naponom i zalemljeni spojevi moraju biti pouzdano prekriveni i osigurani od kontakta. Modul se ne smije koristiti na slobodno dostupan način.
Održavajte dovoljne izolacijske razmake i koristite prikladne izolacijske materijale otporne na temperature koje se stvaraju tijekom rada.
Ne koristite u okruženjima s visokom vlagom ili gdje može doći do kondenzacije, osim ako modul nije dio odgovarajuće pokrivene svjetiljke.
Osigurajte odgovarajuće hlađenje. Pregrijavanje može dovesti do degradacije LED dioda, promjena parametara, kvara i povećanog rizika od oštećenja okolnih materijala.
Ne koristite modul ako postoje oštećenja na PCB-u, LED diodama, lemnim pločicama ili znakovi pregrijavanja.
