Description

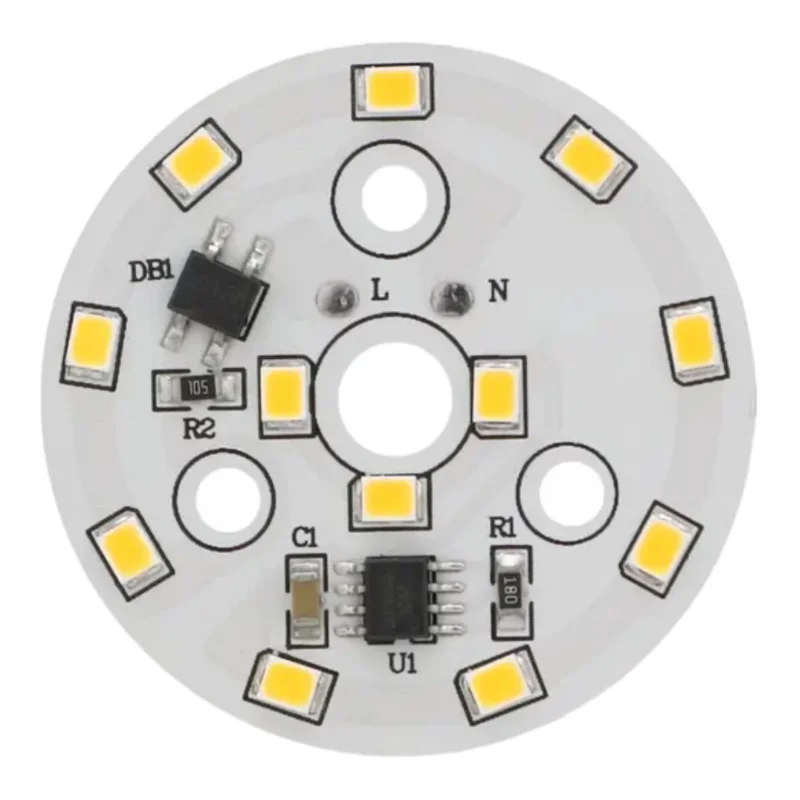

Okrugli LED modul za izravno napajanje iz AC mreže 220240 V dizajniran je za integraciju u svjetiljke i rasvjetne sklopove gdje je potreban kompaktan dizajn i jednostavan električni priključak. Zahvaljujući promjeru od 44 mm, posebno je prikladan za manje svjetiljke, zamjenu svjetlosnih panela i servisne popravke.
Tehničke specifikacije
Vrsta LED diode: 2835 SMD
Broj LED dioda: 12
Boja svjetla: bijela (ovisno o varijanti, toplo bijela 30003500K / hladno bijela 60006500K)
Napajanje: 220-240V AC
Potrošnja energije: 5 W
Vanjski promjer modula: 44 mm
Kut snopa: 120130°
Svjetlosni intenzitet: 400450 lm
Funkcije i značajke
Kompaktni kružni dizajn za integraciju u rasvjetna tijela s ograničenim prostorom
Široki kut snopa pogodan za osvjetljavanje prostora
Napajanje izravno iz AC mreže 220240 V (nije potreban vanjski DC izvor)
Varijacija boje svjetla prema odabranoj kombinaciji (toplo bijela / hladno bijela)
Idealno za
Zamjena LED ploča u svjetiljkama napajanim iz mreže
Ugradne i površinske svjetiljke s kružnim prostorom za modul Ø44 mm
Tehničke i uslužne svjetiljke gdje je potrebna jednostavna integracija LED modula
Sadržaj paketa
1x okrugli LED modul Ø44 mm
Važno: modul ne sadrži žice ili terminalni blok, žice se moraju izravno zalemiti na tiskanu ploču LED modula
Zašto odabrati ovaj proizvod?
Jasno definirani parametri za projektiranje i zamjenu svjetlosnih modula
Kompaktna veličina uz održavanje korisnog svjetlosnog toka
Mogućnost odabira temperature boje prema primjeni
Upute za instalaciju i uporabu
Instalaciju izvodite samo kada je napajanje isključeno i radno mjesto osigurano od slučajnog uključivanja.
Lemljenje žica izravno na lemne pločice modula; koristite žice s odgovarajućom izolacijom za mrežni napon i osigurajte dovoljno rasterećenje od naprezanja (mehaničko osiguranje žica izvan mjesta lemljenja).
Prilikom lemljenja smanjite vrijeme zagrijavanja na nužni minimum kako biste izbjegli oštećenje LED diode ili tiskane pločice.
Modul ugradite u svjetiljku tako da se dijelovi pod naponom ne mogu dodirivati i da se osigura dovoljna udaljenost od metalnih dijelova konstrukcije u skladu sa zahtjevima izolacije.
Osigurajte odgovarajuće hlađenje u skladu s dizajnom svjetiljke; nemojte koristiti modul u zatvorenom prostoru bez odvođenja topline, jer može doći do prekomjernog zagrijavanja.
Nakon ugradnje provjerite čvrstoću spojeva, izolaciju i provedite funkcionalno ispitivanje svjetiljke.
Sigurnosna obavijest
Proizvod je namijenjen za napajanje izmjeničnom strujom od 220-240 V. Nepravilno rukovanje može uzrokovati strujni udar, požar ili oštećenje uređaja.
Povjerite instalaciju i servis kvalificiranoj osobi sa znanjem rada na niskonaponskoj električnoj opremi.
Ne spajajte modul na napajanje tijekom sastavljanja, lemljenja ili kada su žice izložene. Uvijek provjerite je li modul bez napona prije bilo kakve intervencije.
Ne koristite modul izvan svjetiljke ili bez zaštite od kontakta. Tijekom rada, na ploči mogu biti prisutni opasni dijelovi pod mrežnim naponom.
Osigurajte pravilnu izolaciju i mehaničko učvršćivanje dovodnih žica. Labava žica ili nedovoljna izolacija mogu uzrokovati kratki spoj, pregrijavanje ili ozljede.
Ne postavljajte modul u okruženje s vodom, kondenzacijom ili visokom vlagom osim ako dizajn rasvjetnog tijela ne osigurava odgovarajuću zaštitu.
Ne prekrivajte modul toplinskom izolacijom i ne prekoračujte temperaturna ograničenja određena dizajnom svjetiljke; previsoka temperatura skraćuje vijek trajanja i povećava rizik od kvara.
Ako su tiskana ploča, LED diode, lemne pločice ili izolacija oštećeni, modul više ne koristite.
