Description

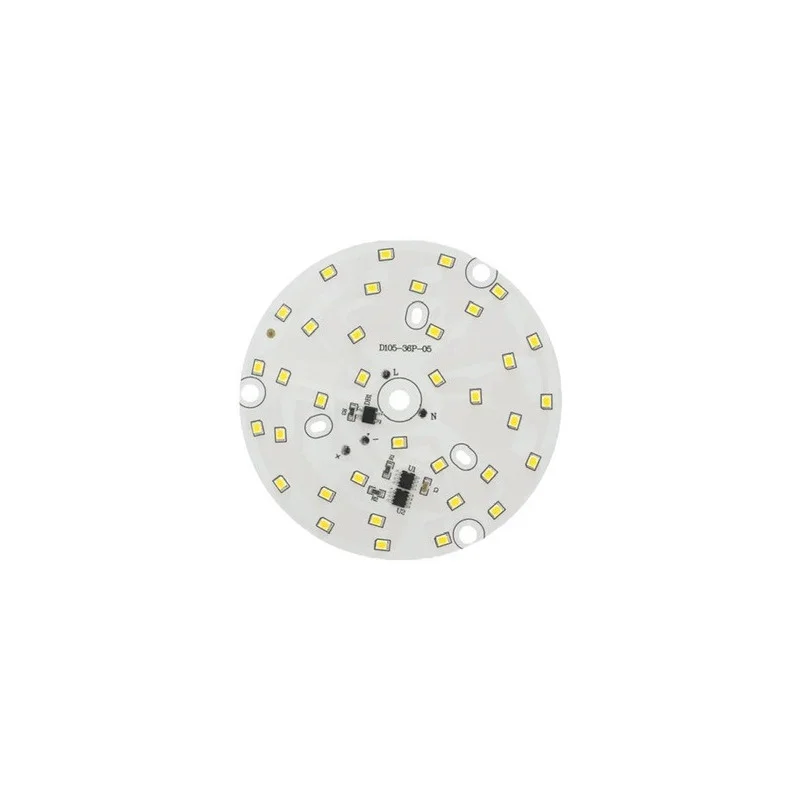

Den runda LED-modulen för direkt växelströmsförsörjning är avsedd för reparation och produktion av armaturer där ett kompakt runt kretskort och en bred strålvinkel krävs. Modulen finns i varmvita eller kallvita ljusfärger.
Tekniska specifikationer
Kod: AM4172
Strömförbrukning: 15 W
Strömförsörjning: 170-275V AC
LED-typ: SMD 2835
Antal lysdioder: 36
Ytterdiameter: 105 mm
Strålvinkel: 120130°
Ljusstyrka: 12001350 lm
Ljusfärg (varianter): varmvit 30003500 K, kallvit 60006500 K
Funktioner och egenskaper
Cirkulär design lämplig för armaturer med ett centralt utrymme och jämn ljusfördelning.
Bred spridningsvinkel för områdesbelysning.
Möjlighet att välja ljusfärg efter användningsområde (varmvitt/kallvitt).
Viktigt: Modulen innehåller inga kablar eller kopplingsplint; kablarna måste lödas direkt på LED-modulens kretskort.
Idealisk för
Reparationer och översyn av LED-armaturer som drivs med växelström.
Infällda och taklampor med en cirkulär LED-modul.
Teknisk belysning och belysning för allmännyttiga ändamål där en bred strålvinkel krävs.
Paketinnehåll
1× LED-modul rund Ø105 mm
Varför välja den här produkten?
Strömförsörjning direkt från växelströmsnätet i intervallet 170275 V.
Definierade mekaniska mått för enkelt utbyte i kompatibla armaturer.
Ljusflöde och strålvinkelparametrar lämpliga för områdesbelysning.
Möjlighet att välja färgtemperatur enligt projektets krav.
Installations- och bruksanvisning
Kontrollera den mekaniska kompatibiliteten (diameter 105 mm) och monteringsmetoden i armaturen före installation.
För anslutning, använd kablar med lämplig isolering för nätspänningen; löd fast kablarna på de avsedda lödplattorna på kretskortet.
Vid lödning, arbeta med strömförsörjningen frånkopplad och se till att ledningarna är mekaniskt avlastade (förhindra att lödplattorna slits av).
Säkerställ lämplig kylning enligt armaturens konstruktion; installera inte modulen i ett slutet utrymme utan värmeavledning.
Efter installationen, kontrollera infästning, isoleringsavstånd och utför ett funktionstest.
Säkerhetsmeddelande
Modulen är konstruerad för en strömförsörjning på 170275 V AC. Detta är en farlig nätspänning som kan orsaka elektriska stötar eller brand.
Utför allt arbete endast med strömförsörjningen frånkopplad och efter att ha kontrollerat att det inte finns någon spänning på anslutningarna.
Installationen får endast utföras av en kvalificerad person med kunskap om arbete på elektrisk utrustning i distributionsnät.
Förkorta inte isolationsavstånden och säkerställ säker dragning av ledningar; förhindra att spänningsförande delar kommer i kontakt med armaturens metallkropp.
Efter lödning av ledningarna är det nödvändigt att säkerställa elektrisk isolering och mekanisk fixering av anslutningen så att den inte kan lossna, kortslutas eller komma i kontakt med andra delar av armaturen.
Använd inte modulen utan lämplig armaturkåpa/diffusor där spänningsförande delar kan vidröras eller ledande föremål kan tränga in.
Installera inte modulen i en miljö med fuktkondens eller på platser där läckor kan uppstå, såvida inte armaturen är konstruerad för de givna förhållandena.
Vid funktionsfel (lukt, rök, onormal uppvärmning, flimmer), koppla omedelbart bort strömförsörjningen och använd inte enheten längre.
