Description
Den runda LED-modulen är avsedd som ljuskälla för armaturer och eftermontering av belysningsarmaturer där ett kompakt runt kretskort och direkt växelströmsförsörjning krävs. Modulen finns i varmvita (30003500K) och kallvita (60006500K) ljusfärger.
Tekniska specifikationer
Kod: AM6592
LED-typ: SMD 2835
Antal lysdioder: 48
Nominell effekt: 18W
Strömförsörjning: 170-275V AC
Ytterdiameter: 120 mm
Strålvinkel: 120130°
Ljusflöde: 14401620 lm
Ljusfärg (kombination): varmvit (30003500K) eller kallvit (60006500K)
Funktioner och egenskaper
Strömförsörjning direkt från växelströmsnätet i ett brett spänningsområde på 170275 V AC
Cirkulär design för integration i tak- och väggarmaturer
Bred strålvinkel för jämn belysning
SMD 2835-montering för kompakt moduldesign
Viktigt: Modulen innehåller inga kablar eller kopplingsplint, kablarna måste lödas direkt på LED-modulens kretskort.
Idealisk för
Reparationer och översyn av armaturer med cirkulär LED-modul
Tak- och vägglampor för inomhusbruk
Tekniska och specialbyggda armaturer som kräver växelström
Anpassade belysningsarmaturer och prototyper
Paketinnehåll

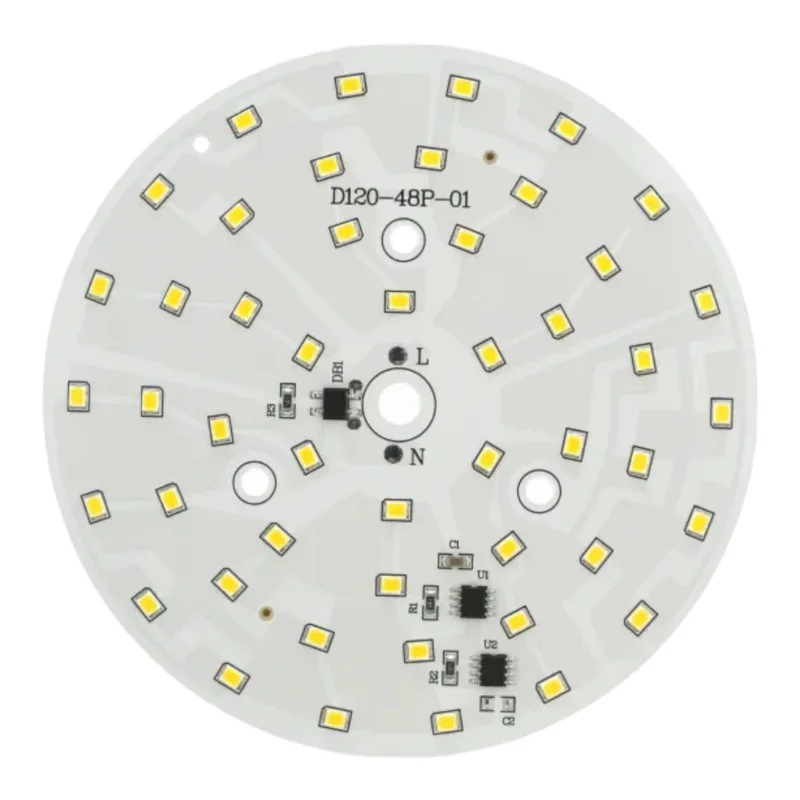

1x LED-modul (kretskort) Ø120 mm
Utan kablar och utan kopplingsplint
Varför välja den här produkten?
Definierade parametrar för effekt, effektområde och ljusflöde
Möjlighet att välja ljusfärg beroende på tillämpning
Kompakt cirkulärt format lämpligt för vanliga armaturdesigner
Bred spridningsvinkel för områdesbelysning
Installations- och bruksanvisning
Installera i en armatur eller enhet som säkerställer mekanisk fixering av modulen och skydd mot beröring av spänningsförande delar.
Löd kablarna direkt till modulens lödplattor; använd kablar med lämplig temperaturbeständighet och tvärsnitt i enlighet med den aktuella belastningen.
Minimera lödplattornas uppvärmningstid vid lödning och förhindra överhettning av lysdioderna och kretskortet.
Säkerställ värmeavledning enligt armaturens konstruktion; drift utan tillräcklig kylning kan förkorta livslängden och orsaka fel.
Kontrollera kvaliteten på lödfogar, mekaniska fästen och elektrisk isolering före idrifttagning.
Säkerhetsmeddelande
Modulen är konstruerad för nätström och drivs med en farlig spänning på 170275 V AC. Felaktig hantering kan leda till elektriska stötar, brännskador eller brand.
Installation och service får endast utföras av en kvalificerad person med kunskap om arbete på elektrisk utrustning och i enlighet med gällande standarder och föreskrifter.
Innan du utför någon manipulation, koppla alltid bort enheten från strömförsörjningen och kontrollera att den är spänningsfri. Det räcker inte att bara stänga av strömbrytaren, det är nödvändigt att säkerställa att den är frånkopplad från elnätet.
Modulen innehåller inga kablar eller kopplingsplint; anslutningen görs genom lödning. Otillräckligt lödda anslutningar, lösa kablar eller otillräcklig isolering kan orsaka överhettning, kortslutning och efterföljande skador eller brand.
Efter anslutning måste alla spänningsförande delar och lödda anslutningar vara tillförlitligt täckta och säkrade mot beröring. Modulen får inte användas fritt åtkomligt.
Håll tillräckliga isoleringsavstånd och använd lämpliga isoleringsmaterial som är motståndskraftiga mot de temperaturer som genereras under drift.
Använd inte i miljöer med hög luftfuktighet eller där kondens kan uppstå om inte modulen är en del av en lämpligt täckt armatur.
Säkerställ tillräcklig kylning. Överhettning kan leda till LED-försämring, parameterförändringar, fel och ökad risk för skador på omgivande material.
Använd inte modulen om det finns skador på kretskortet, lysdioderna, lödplattorna eller tecken på överhettning.
