Description

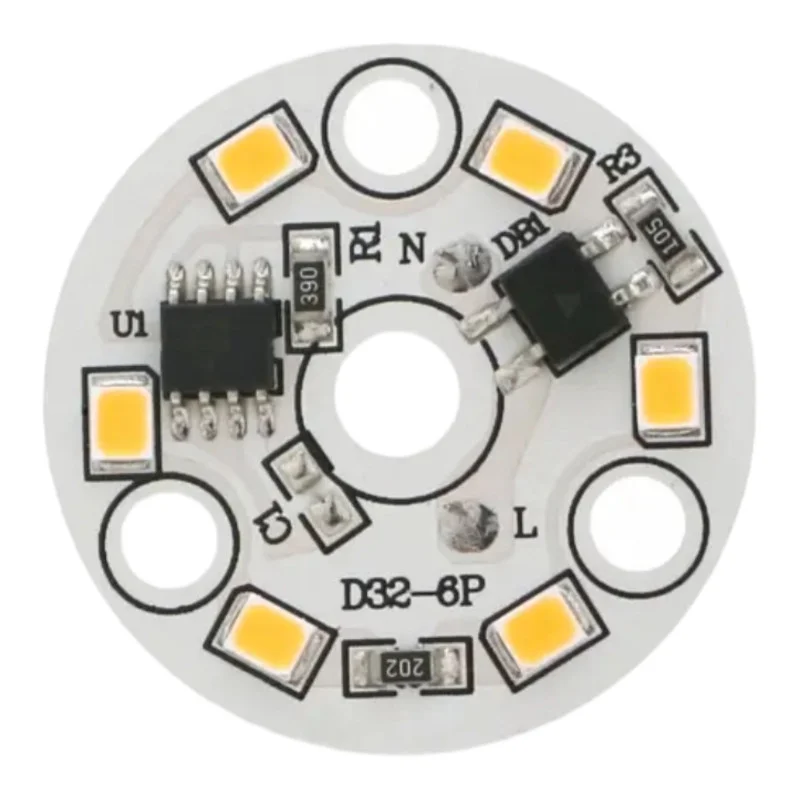

Den runda LED-modulen för direkt strömförsörjning från 220240 V AC-nätet är avsedd för integration i armaturer och belysningsaggregat där en kompakt design och enkel elanslutning krävs. Tack vare sin diameter på 32 mm är den särskilt lämplig för mindre armaturer, byte av ljuspaneler och servicereparationer.
Tekniska specifikationer
LED-typ: 2835 SMD
Antal lysdioder: 6
Ljusfärg: vit (beroende på variant, varmvit 30003500K / kallvit 60006500K)
Strömförsörjning: 220-240V AC
Strömförbrukning: 3 W
Modulens ytterdiameter: 32 mm
Strålvinkel: 120130°
Ljusstyrka: 220280 lm
Funktioner och egenskaper
Kompakt cirkulär design för integration i armaturer med begränsat utrymme
Bred spridningsvinkel lämplig för områdesbelysning
Strömförsörjning direkt från 220240V AC-nätet (inget behov av extern likströmskälla)
Ljusfärgsvariation beroende på vald kombination (varmvit / kallvit)
Idealisk för
Servicebyte av LED-kort i nätdrivna armaturer
Infällda och utanpåliggande armaturer med cirkulärt utrymme för Ø32 mm modul
Tekniska armaturer och armaturer för allmännyttiga ändamål där enkel integration av LED-modulen krävs
Paketinnehåll
1x LED-modul rund Ø32 mm
Viktigt: Modulen innehåller inga kablar eller kopplingsplint, kablarna måste lödas direkt på LED-modulens kretskort.
Varför välja den här produkten?
Tydligt definierade parametrar för design och utbyte av belysningsmoduler
Kompakt storlek samtidigt som användbart ljusflöde bibehålls
Möjlighet att välja färgtemperatur beroende på tillämpning
Installations- och bruksanvisning
Utför endast installationen när strömförsörjningen är frånkopplad och arbetsplatsen är säkrad mot oavsiktlig inkoppling.
Löd kablarna direkt till modulens lödplattor; använd kablar med lämplig isolering för nätspänningen och säkerställ tillräcklig dragavlastning (mekanisk säkring av kablarna utanför lödpunkten).
Vid lödning, minska uppvärmningstiden till ett nödvändigt minimum för att undvika att skada lysdioden eller kretskortet.
Installera modulen i armaturen så att spänningsförande delar inte kan vidröras och att tillräckligt avstånd från metalldelar i konstruktionen säkerställs enligt isoleringskraven.
Säkerställ lämplig kylning enligt armaturens konstruktion; använd inte modulen i ett slutet utrymme utan värmeavledning, eftersom överdriven uppvärmning kan uppstå.
Efter installationen, kontrollera anslutningarnas styrka och isolering och utför ett funktionstest i armaturen.
Säkerhetsmeddelande
Produkten är avsedd för 220240 V växelström. Felaktig hantering kan leda till elektriska stötar, brand eller skador på enheten.
Anlita en kvalificerad person med kunskap om arbete med lågspänningsutrustning för installation och service.
Anslut inte modulen till ström under montering, lödning eller när ledningarna är exponerade. Kontrollera alltid att modulen är spänningslös innan några åtgärder vidtas.
Använd inte modulen utanför armaturen eller utan att skydda den mot beröring. Under drift kan farliga delar under nätspänning finnas på kortet.
Säkerställ korrekt isolering och mekanisk säkring av matningskablarna. En lös kabel eller otillräcklig isolering kan orsaka kortslutning, överhettning eller skada.
Installera inte modulen i en miljö med vatten, kondens eller hög luftfuktighet om inte armaturens konstruktion har tillräckligt skydd.
Täck inte modulen med värmeisoleringsmaterial och överskrid inte de temperaturgränser som anges av armaturens konstruktion; för hög temperatur förkortar livslängden och ökar risken för fel.
Om kretskortet, lysdioderna, lödplattorna eller isoleringen är skadade, använd inte modulen längre.
