Description

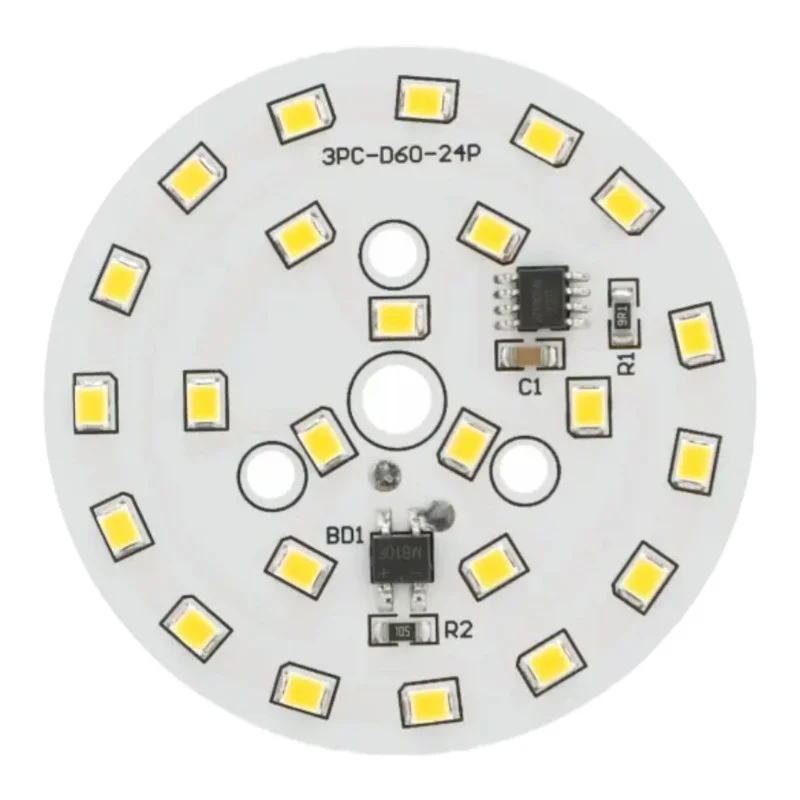

Den runda LED-modulen för direkt växelströmsförsörjning är avsedd för reparation och produktion av armaturer där ett kompakt runt kretskort och en bred strålvinkel krävs. Modulen finns i varmvita eller kallvita ljusfärger.
Tekniska specifikationer
LED-typ: 2835 SMD
Antal lysdioder: 24
Nominell effektförbrukning: 9 W
Strömförsörjning: 170-275 V AC (direkt nätström)
Ytterdiameter: 60 mm
Strålvinkel: 120130°
Ljusstyrka: 720810 lm
Ljusfärg (varianter): varmvit (30003500 K), kallvit (60006500 K)
Funktioner och egenskaper
Cirkulär design för installation i kompakta armaturer och ljuskällor
Bred spridningsvinkel lämplig för områdesbelysning
Strömförsörjning direkt från växelström utan extern lågspänningskälla (beroende på moduldesign)
SMD LED-installation för jämn ljusfördelning över modulytan
Idealisk för
Reparation och översyn av armaturer med en cirkulär LED-modul Ø60 mm
Gör-det-själv- och prototypdesign av nätverksanslutna LED-armaturer
Tak- och vägglampor med diffusor och tillräckligt utrymme för isolering och kylning
Paketinnehåll
1x LED-modul rund Ø60 mm
Kablar och kopplingsplintar ingår inte i paketet.
Varför välja den här produkten?
Tydligt definierade elektriska och optiska parametrar för armaturdesign och service
Kompakt storlek på Ø60 mm samtidigt som en bred strålvinkel bibehålls
Möjlighet att välja färgtemperatur beroende på tillämpning
Installations- och bruksanvisning
Viktigt: Modulen innehåller inga kablar eller kopplingsplint; ledningarna måste lödas direkt på LED-modulens kretskort.
Innan lödning, koppla ur strömförsörjningen och kontrollera att det inte finns någon spänning.
Använd kablar med lämplig isolering för nätspänningen och se till att de är avdragsfria för att förhindra att mekanisk belastning överförs till lödfogarna.
Efter installationen, se till att ingen ledande del av modulen kan vidröra armaturens metalldelar utan tillräcklig isolering.
Installera modulen i armaturen på ett sådant sätt att tillräcklig kylning säkerställs och att de driftsförhållanden som anges i armaturens konstruktion inte överskrids.
Säkerhetsmeddelande
Varning: Modulen drivs av en nätspänning på 170275 V AC. Felaktig hantering kan leda till elektriska stötar, brand eller skador på enheten.
Utför endast installation och service med strömförsörjningen frånkopplad; vänta efter frånkoppling tills alla komponenter i kretsen har urladdats och verifiera alltid det spänningsfria tillståndet genom mätning.
Använd inte modulen utanför en sluten armatur eller utan att ha ett skydd som förhindrar kontakt med spänningsförande delar.
Säkerställ tillräckliga isoleringsavstånd och mekanisk fastsättning; tillåt inte kontakt med ledande delar, skruvar eller kanter som kan skada ledningarnas isolering.
Använd endast kablar och lödmaterial som är lämpliga för nätverksapplikationer; kontrollera anslutningarnas kvalitet och frånvaron av kortslutningar efter lödning.
Använd inte modulen i miljöer med hög luftfuktighet eller där kondens kan uppstå om inte armaturens konstruktion ger tillräckligt skydd.
Om kortet, lysdioderna, lödplattorna eller kabelisoleringen är skadade, använd inte modulen längre.
