Description

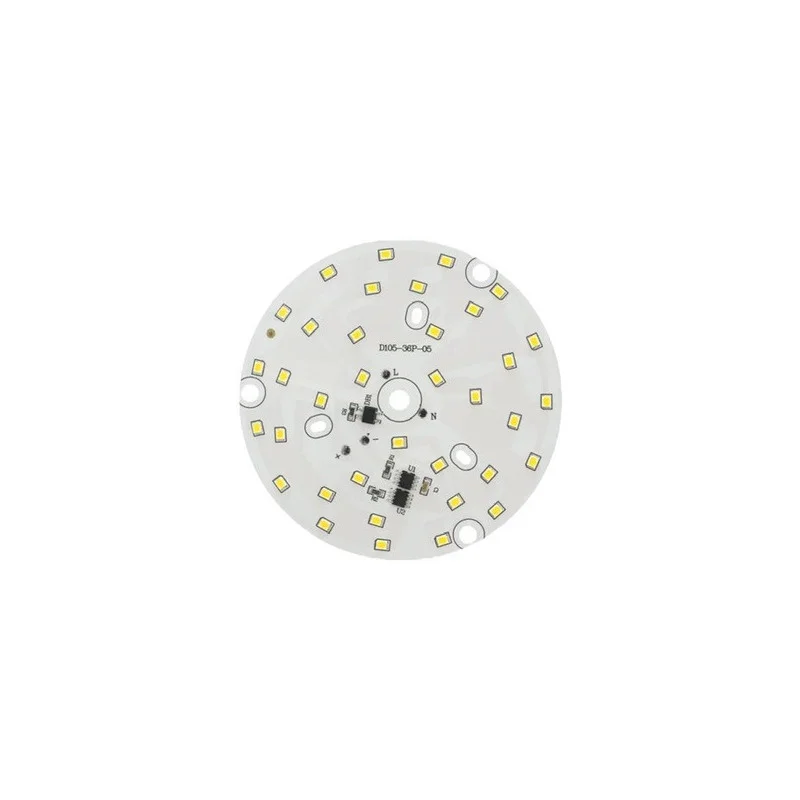

Det runde LED-modul til direkte vekselstrømsforsyning er designet til reparation og produktion af armaturer, hvor der kræves et kompakt, cirkulært printkort og en bred strålevinkel. Modulet fås i lysfarver som varm hvid eller kølig hvid.
Tekniske specifikationer
Kode: AM4172
Strømforbrug: 15 W
Strømforsyning: 170-275V AC
LED-type: SMD 2835
Antal LED’er: 36
Ydre diameter: 105 mm
Strålevinkel: 120130°
Lysstyrke: 12001350 lm
Lysfarve (varianter): varm hvid 3000-3500 K, kold hvid 6000-6500 K
Funktioner og egenskaber
Cirkulært design egnet til armaturer med et centralt rum og ensartet lysfordeling.
Bred strålevinkel til områdebelysning.
Mulighed for at vælge lysfarve i henhold til anvendelsen (varm/kold hvid).
Vigtigt: Modulet indeholder ikke ledninger eller en klemrække; ledningerne skal loddes direkte til LED-modulets printkort.
Ideel til
Reparation og eftersyn af LED-armaturer drevet af vekselstrøm.
Indbyggede lamper og loftslamper med et cirkulært LED-modul.
Teknisk belysning og brugsbelysning, hvor der kræves en bred strålevinkel.
Pakkens indhold
1× LED-modul rundt Ø105 mm
Hvorfor vælge dette produkt?
Strømforsyning direkte fra vekselstrømsnettet i området 170-275 V.
Definerede mekaniske dimensioner for nem udskiftning i kompatible armaturer.
Lysstrøm og strålevinkelparametre egnede til områdebelysning.
Mulighed for at vælge farvetemperaturen i henhold til projektets krav.
Installations- og betjeningsvejledning
Før installation skal den mekaniske kompatibilitet (diameter 105 mm) og fastgørelsesmetoden i armaturet kontrolleres.
Til tilslutning skal der anvendes ledninger med passende isolering til netspændingen; lod ledningerne fast til de dertil beregnede loddepuder på printkortet.
Ved lodning skal der arbejdes med afbrudt strømforsyning, og der skal sørges for mekanisk aflastning af ledningerne (for at forhindre loddepladerne i at rive af).
Sørg for passende køling i henhold til armaturets design; installer ikke modulet i et lukket rum uden varmeafledning.
Efter installationen skal fastgørelse og isoleringsafstande kontrolleres, og der skal udføres en funktionstest.
Sikkerhedsmeddelelse
Modulet er designet til en strømforsyning på 170-275 V AC. Dette er en farlig netspænding, der kan forårsage elektrisk stød eller brand.
Udfør kun alt arbejde med afbrudt strømforsyning og efter at have kontrolleret, at der ikke er spænding på tilslutningerne.
Installation må kun udføres af en kvalificeret person med kendskab til arbejde på elektrisk udstyr i netværksdistributionssystemer.
Forkort ikke isolationsafstandene, og sørg for sikker føring af ledninger; undgå at strømførende dele kommer i kontakt med armaturets metalhus.
Efter lodning af ledningerne er det nødvendigt at sikre elektrisk isolering og mekanisk fastgørelse af forbindelsen, så den ikke kan blive løs, kortslutte eller komme i kontakt med andre dele af armaturet.
Modulet må ikke anvendes uden en passende armaturafdækning/diffusor, hvor strømførende dele kan berøres, eller hvor ledende genstande kan trænge ind.
Installer ikke modulet i et miljø med kondens eller på steder, hvor der kan opstå lækager, medmindre armaturet er designet til de givne forhold.
I tilfælde af funktionsfejl (lugt, røg, unormal opvarmning, flimmer) skal strømforsyningen straks afbrydes, og apparatet må ikke anvendes yderligere.
