Description

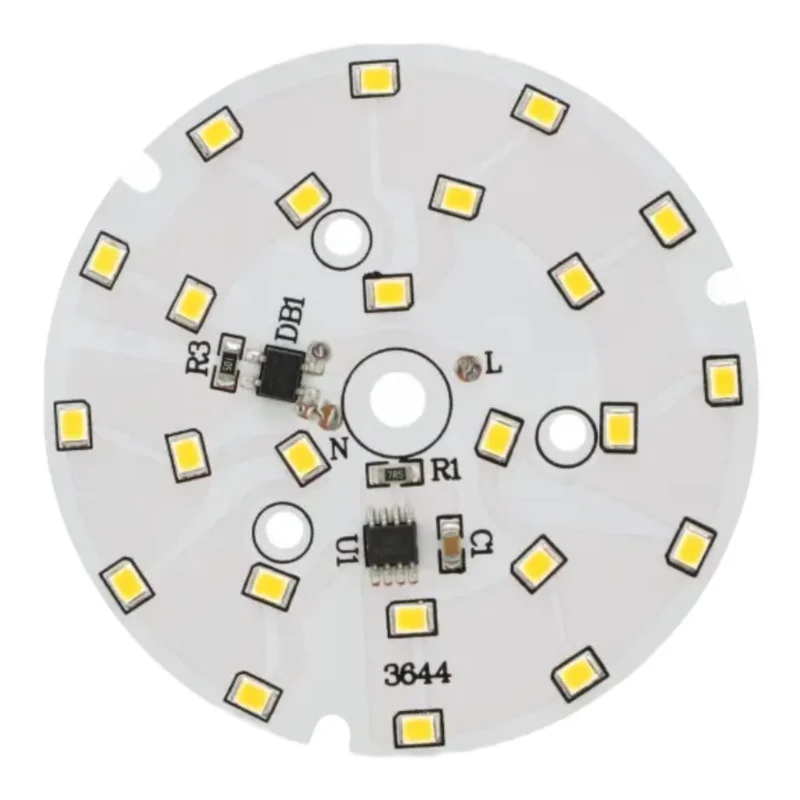

Pyöreä LED-moduuli suoraan verkkovirtakäyttöisiin valaisimiin. Kompaktin 74 mm:n halkaisijansa ansiosta se sopii valaisimien korjaukseen ja tuotantoon, joissa tarvitaan LED-piirilevyn helppoa integrointia ja laajaa valokeilakulmaa.
Tekniset tiedot
Koodi: AM9702
Virrankulutus: 12 W
Virtalähde: 170275 V AC
LED-tyyppi: SMD 2835
LEDien lukumäärä: 24
Ulkohalkaisija: 74 mm
Säteen kulma: 120130°
Valovoima: 9601080 lm
Valon väri (vaihtoehdot): lämmin valkoinen (30003500 K), viileä valkoinen (60006500 K)
Toiminnot ja ominaisuudet
LED-moduuli piirilevyllä valaisimiin asennettavaksi
Laaja valokeila sopii alue- ja hajavalaistukseen
Mahdollisuus valita värilämpötila tuoteversion mukaan
Tärkeää: moduuli ei sisällä johtoja tai riviliitintä; johdot on juotettava suoraan LED-moduulin piirilevyyn.
Ihanteellinen
Verkkovirtakäyttöisten valaisimien korjaukset ja huollot
Upotettavat ja kattovalaisimet rajoitettuun tilaan (Ø74 mm)
Tekniset valaisimet, työpaja- ja yleisvalaistus
Prototyyppien ja räätälöityjen valaisimien valmistus
Pakkauksen sisältö
1× LED-moduuli pyöreä Ø74 mm
Miksi valita tämä tuote?
Määritellyt sähköparametrit verkkovirtalähteelle 170275 V AC:n alueella
Kompakti koko ja vakiomallinen SMD 2835 -kiinnitys yleisiin valaistussovelluksiin
Laaja valokeila tasaisen valonjaon takaamiseksi
Mahdollisuus valita lämmin tai kylmä valkoinen käyttötarkoituksen vaatimusten mukaan
Asennus- ja käyttöohjeet
Asenna moduuli mekaanisesti tukevalle ja termisesti sopivalle alustalle; valaisinta suunniteltaessa on varmistettava lämmönpoisto rakenteen ja käyttöolosuhteiden mukaisesti.
Kytke johdot juottamalla ne piirilevyn niille tarkoitettuihin liitäntäkohtiin; käytä johtoja, joiden eristys sopii verkkojännitteelle.
Ennen asennusta tarkista valaisimen tilalliset mahdollisuudet (halkaisija 74 mm) ja vältä moduulin kosketusta eristämättömiin johtaviin osiin.
Asennuksen jälkeen tarkista mekaaninen kiinnitys, eristys ja toiminta ennen pysyvää käyttöönottoa.
Turvallisuushuomautus
Tuote on suunniteltu verkkovirtaan; se toimii vaarallisilla jännitteillä 170275 V AC. Väärin käsiteltynä voi olla seurauksena sähköisku, palovammoja tai tulipalo.
Suorita kaikki kytkentä- ja asennustyöt vasta, kun laitteen virtalähde on irrotettu ja jännitteetön.
Asennuksen ja huollon saa suorittaa vain pätevä henkilö, jolla on kokemusta pienjännitelaitteiden parissa työskentelystä.
Älä kytke moduulia päälle valaisimen ulkopuolella tai ilman riittävää mekaanista suojausta; jännitteisten osien ja juotoskohtien kosketusta on vältettävä.
Moduuli ei sisällä johtoja tai riviliitintä; liitosten virheellinen juottaminen tai riittämätön eristys voi aiheuttaa oikosulun, ylikuumenemisen tai sähköiskun.
Varmista riittävät eristysetäisyydet ja kytkettyjen johtojen mekaaninen kevennys juotettujen liitosten löystymisen estämiseksi.
Älä käytä moduulia ympäristöissä, joissa on korkea kosteus tai joissa voi esiintyä kondensaatiota, ellei valaisimen rakenne tarjoa riittävää suojaa.
Älä peitä moduulia lämmöneristemateriaaleilla äläkä rajoita lämmön haihtumista; liian korkea lämpötila voi lyhentää käyttöikää tai johtaa laitteen vikaantumiseen.
Jos piirilevyssä, LEDeissä tai johdoissa on vaurioita, lopeta moduulin käyttö ja poista se käytöstä.
