Description
Pyöreä LED-moduuli on tarkoitettu valonlähteeksi valaisimiin ja valaisimien jälkiasennuksiin, joissa tarvitaan kompaktia pyöreää piirilevyä ja suoraa verkkovirtalähdettä. Moduuli on saatavana lämpimän valkoisena (30003500K) ja viileän valkoisena (60006500K).
Tekniset tiedot
Koodi: AM6592
LED-tyyppi: SMD 2835
LEDien lukumäärä: 48
Nimellisteho: 18W
Virtalähde: 170275 V AC
Ulkohalkaisija: 120 mm
Säteen kulma: 120130°
Valovirta: 14401620 lm
Valon väri (yhdistelmä): lämmin valkoinen (30003500K) tai viileä valkoinen (60006500K)
Toiminnot ja ominaisuudet
Virtalähde suoraan verkkovirrasta laajalla jännitealueella 170275 V AC
Pyöreä muotoilu integroitavaksi katto- ja seinävalaisimiin
Laaja valokeila tasaista valaistusta varten
SMD 2835 -kokoonpano kompaktiin moduulisuunnitteluun
Tärkeää: moduuli ei sisällä johtoja tai riviliitintä, johdot on juotettava suoraan LED-moduulin piirilevyyn.
Ihanteellinen
Pyöreällä LED-moduulilla varustettujen valaisimien korjaukset ja huollot
Katto- ja seinävalaisimet sisätiloihin
Tekniset ja tarkoitukseen rakennetut valaisimet, jotka vaativat vaihtovirtalähteen
Mukautetut valaisimet ja prototyypit
Pakkauksen sisältö

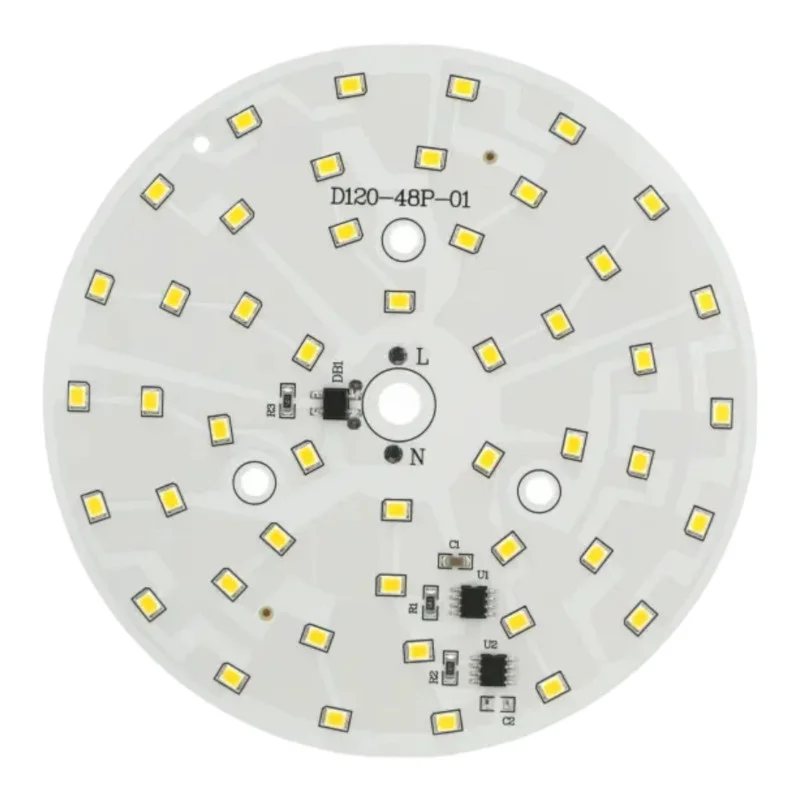

1 x LED-moduuli (piirilevy) Ø120 mm
Ilman johtoja ja ilman riviliitintä
Miksi valita tämä tuote?
Määritellyt parametrit teholle, tehoalueelle ja valovirralle
Mahdollisuus valita valon väri käyttötarkoituksen mukaan
Kompakti pyöreä muoto sopii yleisiin valaisinmalleihin
Laaja valokeila aluevalaistukseen
Asennus- ja käyttöohjeet
Asenna valaisimeen tai kokoonpanoon, joka varmistaa moduulin mekaanisen kiinnityksen ja suojan jännitteisten osien kosketukselta.
Juota johdot suoraan moduulin juotospaikkoihin; käytä johtoja, joilla on sopiva lämmönkestävyys ja poikkileikkaus nykyisen kuormituksen mukaan.
Juottaessasi minimoi juotosalustojen lämmitysaika ja estä LEDien ja piirilevyn ylikuumeneminen.
Varmista lämmönpoisto valaisimen suunnittelun mukaisesti; käyttö ilman riittävää jäähdytystä voi lyhentää käyttöikää ja aiheuttaa vikoja.
Ennen käyttöönottoa tarkista juotettujen liitosten, mekaanisen kiinnityksen ja sähköeristyksen laatu.
Turvallisuushuomautus
Moduuli on suunniteltu verkkovirtaan ja toimii vaarallisella 170275 V AC -jännitteellä. Virheellinen käsittely voi aiheuttaa sähköiskun, palovammoja tai tulipalon.
Asennuksen ja huollon saa suorittaa vain pätevä henkilö, jolla on kokemusta sähkölaitteiden parissa työskentelystä ja joka noudattaa sovellettavia standardeja ja määräyksiä.
Ennen minkäänlaisia toimenpiteitä irrota laite aina virtalähteestä ja varmista, että se on jännitteetön. Pelkkä virtakytkimen katkaiseminen ei riitä, on varmistettava, että laite on irrotettu verkkovirrasta.
Moduuli ei sisällä johtoja tai riviliitintä; liitäntä on tehty juottamalla. Huonosti tehdyt juotetut liitännät, löysät johdot tai riittämätön eristys voivat aiheuttaa ylikuumenemisen, oikosulun ja siitä seuraavat vauriot tai tulipalon.
Liitännän jälkeen kaikki jännitteiset osat ja juotetut liitännät on peitettävä luotettavasti ja estettävä kosketus. Moduulia ei saa käyttää vapaasti saavutettavalla tavalla.
Pidä riittävät eristysseinämät ja käytä sopivia eristysmateriaaleja, jotka kestävät käytön aikana syntyviä lämpötiloja.
Älä käytä moduulia ympäristöissä, joissa on korkea ilmankosteus tai joissa voi esiintyä kondensaatiota, ellei moduuli ole osa asianmukaisesti suojattua valaisinta.
Varmista riittävä jäähdytys. Ylikuumeneminen voi johtaa LEDien heikkenemiseen, parametrien muutoksiin, vikaantumiseen ja ympäröivien materiaalien vaurioitumisriskin kasvuun.
Älä käytä moduulia, jos piirilevyssä, LEDeissä tai juotoskohdissa on vaurioita tai merkkejä ylikuumenemisesta.
