Description

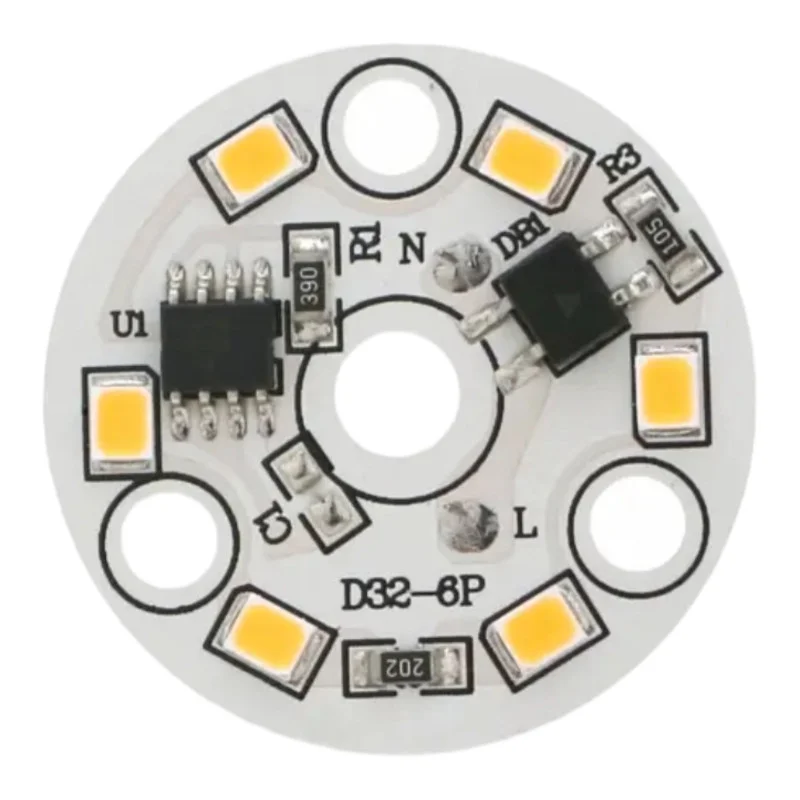

Pyöreä LED-moduuli, joka on tarkoitettu suoraan 220240 V:n vaihtovirtaverkkoon, on suunniteltu integroitavaksi valaisimiin ja valaistuskokoonpanoihin, joissa vaaditaan kompaktia muotoilua ja yksinkertaista sähköliitäntää. 32 mm:n halkaisijansa ansiosta se sopii erityisesti pienempiin valaisimiin, valaisinpaneelien vaihtoon ja huoltokorjauksiin.
Tekniset tiedot
LED-tyyppi: 2835 SMD
LEDien lukumäärä: 6
Valon väri: valkoinen (versiosta riippuen lämmin valkoinen 30003500K / kylmä valkoinen 60006500K)
Virtalähde: 220240 V AC
Virrankulutus: 3 W
Moduulin ulkohalkaisija: 32 mm
Säteen kulma: 120130°
Valovoimakkuus: 220280 lm
Toiminnot ja ominaisuudet
Kompakti pyöreä muotoilu integroitavaksi ahtaisiin valaisimiin
Laaja valokeila sopii aluevalaistukseen
Virransyöttö suoraan 220240 V:n vaihtovirtaverkosta (ei tarvitse ulkoista tasavirtalähdettä)
Valon värin vaihtelu valitun yhdistelmän mukaan (lämmin valkoinen / kylmä valkoinen)
Ihanteellinen
Verkkovirtakäyttöisten valaisimien LED-levyjen huoltovaihto
Upotettavat ja pinta-asennettavat valaisimet, joissa on pyöreä tila Ø32 mm moduulille
Tekniset ja hyötykäyttöiset valaisimet, joihin LED-moduulin helppo integrointi vaaditaan
Pakkauksen sisältö
1 x LED-moduuli pyöreä Ø32 mm
Tärkeää: moduuli ei sisällä johtoja tai riviliitintä, johdot on juotettava suoraan LED-moduulin piirilevyyn.
Miksi valita tämä tuote?
Selkeästi määritellyt parametrit valaistusmoduulien suunnittelulle ja vaihdolle
Kompakti koko säilyttäen samalla hyödyllisen valovirran
Mahdollisuus valita värilämpötila käyttötarkoituksen mukaan
Asennus- ja käyttöohjeet
Suorita asennus vain, kun virtalähde on irrotettu ja työpaikka on suojattu vahingossa tapahtuvalta päällekytkennältä.
Juota johdot suoraan moduulin juotoskohtiin; käytä verkkojännitteelle sopivan eristyksen omaavia johtoja ja varmista riittävä vedonpoisto (johtojen mekaaninen kiinnitys juotoskohdan ulkopuolella).
Juotettaessa lyhennä lämmitysaikaa tarvittavaan minimiin, jotta LED tai piirilevy eivät vahingoitu.
Asenna moduuli valaisimeen siten, että jännitteisiä osia ei voida koskettaa ja että rakenteen metalliosista on eristysvaatimusten mukainen riittävä etäisyys.
Varmista valaisimen suunnittelun mukainen asianmukainen jäähdytys; älä käytä moduulia suljetussa tilassa ilman lämmönpoistoa, koska se voi lämmetä liikaa.
Asennuksen jälkeen tarkista liitosten lujuus ja eristys sekä suorita valaisimen toimintatesti.
Turvallisuushuomautus
Tuote on suunniteltu 220240 V:n vaihtovirtalähteelle. Väärin käsittely voi aiheuttaa sähköiskun, tulipalon tai laitteen vaurioitumisen.
Anna asennus ja huolto pätevän henkilön tehtäväksi, jolla on kokemusta pienjännitelaitteiden parissa työskentelystä.
Älä kytke moduulia virtaan kokoonpanon, juottamisen tai johtojen ollessa näkyvissä. Varmista aina, että moduuli on jännitteetön ennen toimenpiteitä.
Älä käytä moduulia valaisimen ulkopuolella tai ilman kosketussuojaa. Käytön aikana piirilevyllä voi olla verkkojännitteisiä vaarallisia osia.
Varmista syöttöjohtojen asianmukainen eristys ja mekaaninen kiinnitys. Löysä johto tai riittämätön eristys voi aiheuttaa oikosulun, ylikuumenemisen tai vamman.
Älä asenna moduulia ympäristöön, jossa on vettä, kondensaatiota tai korkea ilmankosteus, ellei valaisimen suunnittelussa ole järjestetty riittävää suojausta.
Älä peitä moduulia lämmöneristemateriaaleilla äläkä ylitä valaisimen suunnittelussa annettuja lämpötilarajoja; liiallinen lämpötila lyhentää käyttöikää ja lisää vikaantumisriskiä.
Jos piirilevy, LEDit, juotoskohdat tai eristys ovat vaurioituneet, älä käytä moduulia enää.
