Description

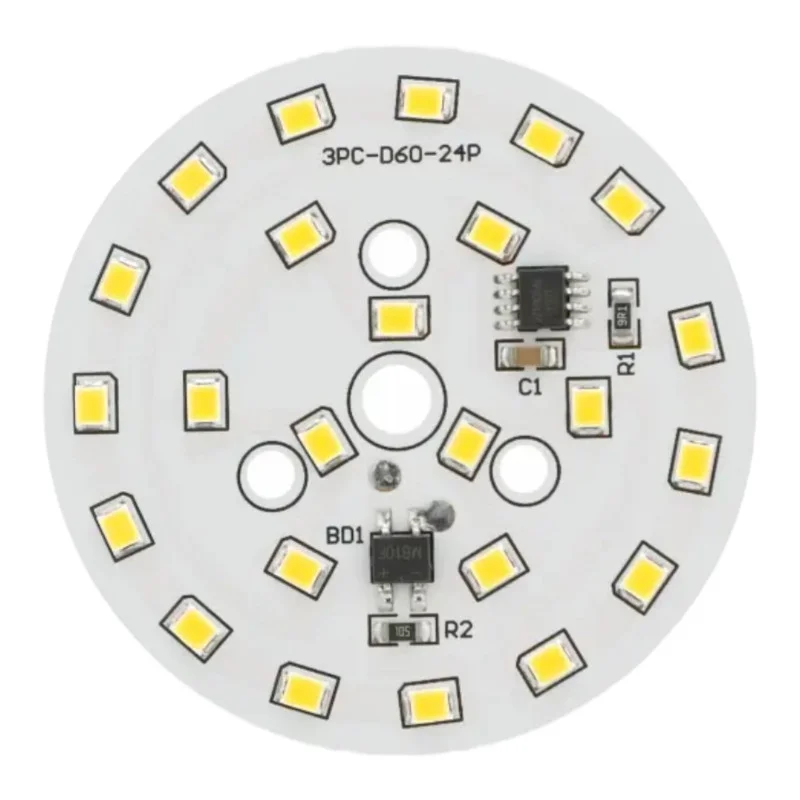

Pyöreä LED-moduuli suoraan verkkovirtalähteeseen on suunniteltu valaisimien korjaukseen ja tuotantoon, joissa tarvitaan kompaktia pyöreää piirilevyä ja laajaa valokeilakulmaa. Moduuli on saatavana lämpimän valkoisena tai viileän valkoisena valon värivaihtoehtona.
Tekniset tiedot
LED-tyyppi: 2835 SMD
LEDien lukumäärä: 24
Nimellinen virrankulutus: 9 W
Virtalähde: 170275 V AC (suoraan verkkovirrasta)
Ulkohalkaisija: 60 mm
Säteen kulma: 120130°
Valovoima: 720810 lm
Valon väri (vaihtoehdot): lämmin valkoinen (30003500 K), viileä valkoinen (60006500 K)
Toiminnot ja ominaisuudet
Pyöreä muotoilu asennettavaksi kompakteihin valaisimiin ja valonlähteisiin
Laaja valokeila sopii aluevalaistukseen
Virtalähde suoraan verkkovirrasta ilman ulkoista pienjännitelähdettä (moduulin rakenteesta riippuen)
SMD LED -asennus tasaisen valonjaon takaamiseksi moduulin pinnalle
Ihanteellinen
Pyöreän LED-moduulin Ø60 mm valaisimien korjaukset ja huollot
Verkkoon kytkettyjen LED-valaisimien tee-se-itse- ja prototyyppisuunnittelu
Katto- ja seinävalaisimet, joissa on diffuusori ja riittävästi tilaa eristykselle ja jäähdytykselle
Pakkauksen sisältö
1 x LED-moduuli pyöreä Ø60 mm
Johdot ja riviliittimet eivät sisälly pakkaukseen.
Miksi valita tämä tuote?
Selkeästi määritellyt sähköiset ja optiset parametrit valaisimien suunnittelua ja huoltoa varten
Kompakti Ø60 mm koko säilyttäen samalla laajan sädekulman
Mahdollisuus valita värilämpötila käyttötarkoituksen mukaan
Asennus- ja käyttöohjeet
Tärkeää: Moduuli ei sisällä johtoja tai riviliitintä; johtimet on juotettava suoraan LED-moduulin piirilevyyn.
Ennen juottamista irrota virtalähde ja varmista, että jännitettä ei ole.
Käytä verkkojännitteelle sopivan eristyksen omaavia johtoja ja varmista vedonpoisto, jotta mekaaninen rasitus ei siirry juotettuihin liitoksiin.
Asennuksen jälkeen varmista, ettei mikään moduulin johtava osa pääse koskettamaan valaisimen metalliosia ilman riittävää eristystä.
Asenna moduuli valaisimeen siten, että riittävä jäähdytys on varmistettu eikä valaisimen suunnittelussa määriteltyjä käyttöolosuhteita ylitetä.
Turvallisuushuomautus
Varoitus: Moduuli saa virtansa 170275 V AC:n verkkojännitteellä. Virheellinen käsittely voi aiheuttaa sähköiskun, tulipalon tai laitteen vaurioitumisen.
Suorita asennus ja huolto vain virtalähteen ollessa irti; irrotuksen jälkeen odota, että kaikki piirin komponentit purkautuvat, ja varmista aina jännitteetön tila mittaamalla.
Älä käytä moduulia suljetun valaisimen ulkopuolella tai ilman suojusta, joka estää kosketuksen jännitteisiin osiin.
Varmista riittävät eristysetäisyydet ja mekaaninen kiinnitys; älä anna koskettaa johtavia osia, ruuveja tai reunoja, jotka voivat vahingoittaa johtojen eristystä.
Käytä vain verkkosovelluksiin sopivia johtoja ja juotosmateriaaleja; juottamisen jälkeen tarkista liitosten laatu ja oikosulkujen puuttuminen.
Älä käytä moduulia ympäristöissä, joissa on korkea kosteus tai joissa voi esiintyä kondensaatiota, ellei valaisimen rakenne tarjoa riittävää suojaa.
Jos piirilevy, LEDit, juotoskohdat tai johtimien eristys ovat vaurioituneet, älä käytä moduulia enää.
