Description

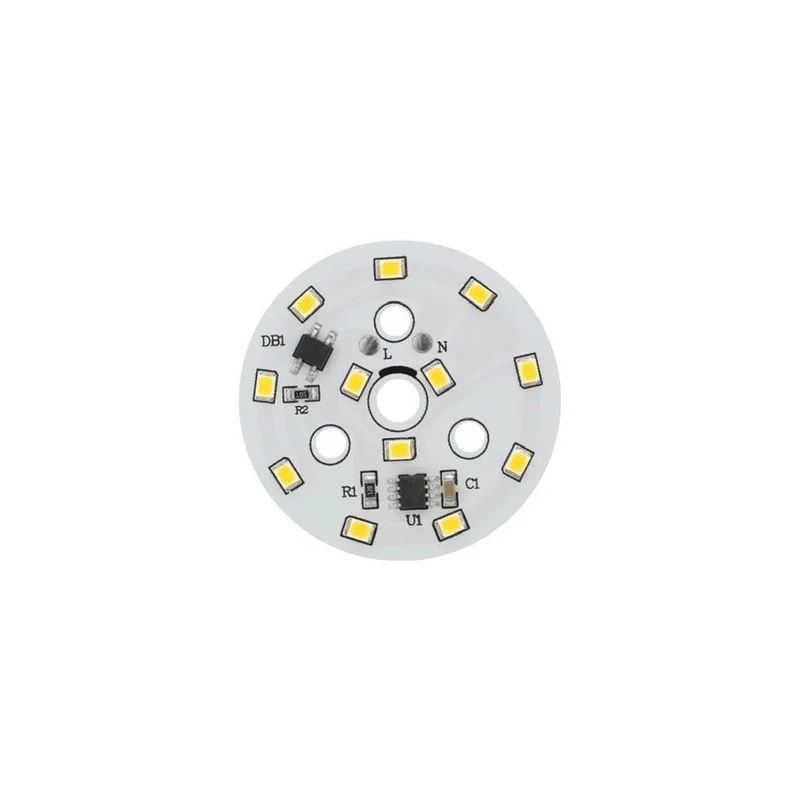

Okrugli LED modul za izravno napajanje iz AC napona 220240 V. Namijenjen je za popravak i proizvodnju rasvjetnih tijela gdje je potrebna kompaktna svjetlosna jedinica s tiskanom pločom i širokim kutom snopa. Modul je dostupan u varijantama temperature boje za toplu i hladnu bijelu.
Tehničke specifikacije
Potrošnja energije: 7 W
Napajanje: 220-240V AC
Vrsta LED diode: SMD 2835
Broj LED dioda: 12
Vanjski promjer modula: 50 mm
Kut snopa: 120130°
Svjetlosni tok: 530600 lm
Vijek trajanja: 10.000 sati
Opcije boja svjetla: toplo bijela (30003500 K), hladno bijela (60006500 K)
Funkcije i značajke
Kompaktni kružni dizajn pogodan za integraciju u rasvjetna tijela s ograničenim prostorom
Izravno napajanje iz mreže 220240 V AC bez vanjskog DC izvora
Široki kut snopa pogodan za osvjetljavanje prostora
SMD 2835 LED sklop za opću rasvjetu
Idealno za
Popravci i remont mrežnih LED rasvjetnih tijela
Proizvodnja jednostavnih svjetiljki s izravnim napajanjem iz električne mreže
Stropne i zidne svjetiljke s kružnim svjetlosnim modulom
Tehnička i uslužna rasvjeta u interijeru
Sadržaj paketa
1× LED modul okrugli Ø50 mm
Žice i terminalni blokovi nisu uključeni u paket.
Zašto odabrati ovaj proizvod?
Jasno definirani parametri za dizajn i zamjenu svjetlosnih modula
Mogućnost odabira temperature boje prema zahtjevima primjene
Standardni LED tip (SMD 2835) i kompaktna veličina Ø50 mm
Prikladno rješenje za servisnu upotrebu i komadnu proizvodnju rasvjetnih tijela
Upute za instalaciju i uporabu
Modul ne sadrži žice ili priključni blok; priključne žice moraju se izravno zalemiti na tiskanu ploču LED modula.
Prije lemljenja provjerite polaritet/oznaku spojnih točaka na ploči i koristite žice s odgovarajućom izolacijom za mrežni napon.
Modul postavite na prikladnu podlogu s obzirom na odvođenje topline; prilikom projektiranja svjetiljke osigurajte dovoljnu toplinsku izolaciju i ventilaciju u skladu s konstrukcijom.
Nakon ugradnje provjerite mehaničko pričvršćivanje, električnu izolaciju i rasterećenje od vlačne sile dovodnih vodiča.
Radite samo u zatvorenoj svjetiljci ili u konstrukciji koja sprječava slučajni kontakt s dijelovima pod naponom.
Sigurnosna obavijest
Modul je dizajniran za napajanje izmjeničnom strujom od 220240 V; to je opasan mrežni napon s rizikom od strujnog udara, opeklina ili požara.
Instalaciju i servisiranje provodite samo kada je napajanje isključeno i nakon što ste provjerili da na žicama nema napona.
Preporučujemo da instalaciju i spajanje povjerite osobi s odgovarajućim električarskim kvalifikacijama i znanjem rada s mrežnim naponom.
Ne koristite modul izvan svjetiljke bez zaštite od kontakta; dijelovi pod naponom mogu biti prisutni na ploči.
Prilikom lemljenja koristite odgovarajuće alate i postupke; nepravilno lemljenje može dovesti do pregrijavanja spojeva, kratkih spojeva ili labavih žica.
Osigurajte dovoljne izolacijske udaljenosti, mehaničko rasterećenje vodova i zaštitu od vibracija; labava žica može uzrokovati kratki spoj ili ozljedu.
Ne postavljajte modul u okruženje s vodom ili visokom vlagom osim ako cijela konstrukcija svjetiljke nije dizajnirana za dane uvjete.
Ne prekrivajte modul toplinskom izolacijom ili ne ograničavajte odvođenje topline; previsoka temperatura skraćuje vijek trajanja i povećava rizik od kvara.
Ako su ploča, LED ili priključci za napajanje oštećeni, nemojte dalje koristiti modul i poništite ga iz upotrebe.
