Description

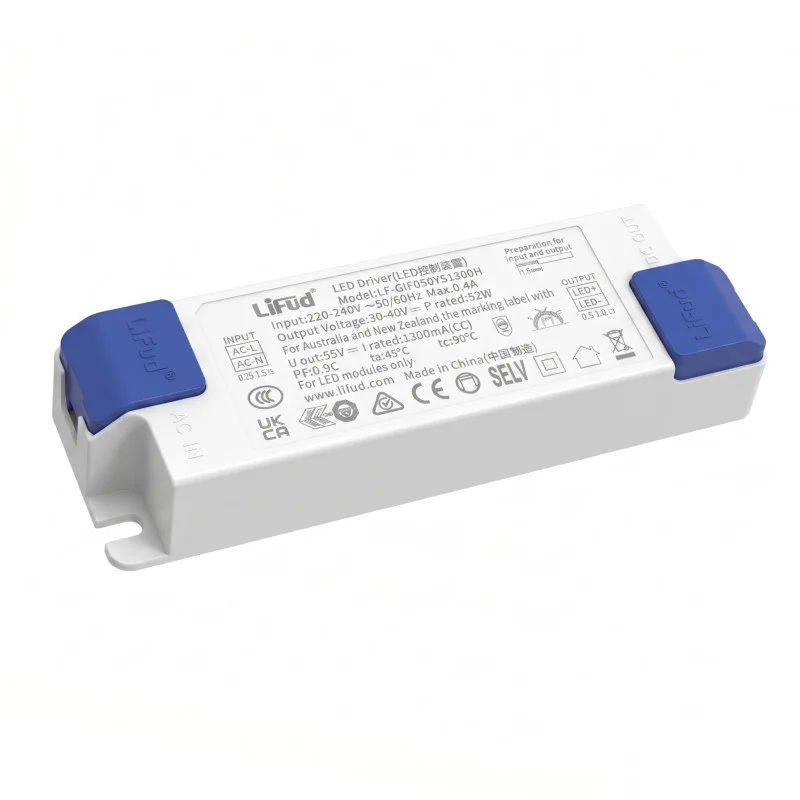

LiFud LF-GIF050YS1300H on eristetty vakiovirta-LED-ajuri, joka on suunniteltu LED-valaisimien virransyöttöön 220240 V AC -verkkovirrasta. Se tarjoaa stabiloidun 1300 mA:n lähdön 3040 V DC -jännitealueella ja on tarkoitettu sisävalaistussovelluksiin, erityisesti LED-paneeleihin, luokan II valaisimiin ja koristevalaistukseen.
Tekniset tiedot
Tuotetyyppi: eristetty vakiovirta-LED-ajuri
Lähtöteho: 52 W
Lähtövirta: 1300 mA
Lähtöjännite: 3040 V DC
Tulojännite: 220240 V AC
Tulojännitteen raja-alue: 198264 V AC
Tulotaajuus: 4763 Hz
Maksimitulovirta: 0,4 A
Tehokerroin: 0,95 (230 V AC)
THD: 20 % (230 V AC)
Hyötysuhde: 88 % (230 V AC)
Lähtövirran toleranssi: ±5 %
Lämpötilaryömintä: ±10 %
Käynnistysaika: 0,5 s
Välkyntäindeksi (Flicker index): täyttää IEEE 1789 -standardin
CIE SVM: 0,4
IEC-Pst: 1,0
Vuotovirta: 0,7 mA
Valmiustilan virrankulutus: 0,5 W
Avoimen piirin suojaus: 55 V
Oikosulkusuojaus: hiccup-tila automaattisella palautuksella
Käyttölämpötila: -30 … +45 °C
Käyttökosteus: 095 % RH, ei kondensoituva
Säilytyslämpötila: -30 … +80 °C
Säilytyskosteus: 096 % RH, ei kondensoituva
Ilmanpaine: 86106 kPa
Mitat: 140 × 44 × 30 mm
Kotelon materiaali: ABS-muovi
Sertifikaatit: ENEC, RCM, CE, CB, CCC
Eristysjännite (tulo/lähtö): 3,75 kV, 5 mA, 60 s
Eristysvastus (tulo/lähtö): 100 M (500 V DC)
Ominaisuudet ja toiminnot
Vakiovirtalähtö LED-kuormalle, jonka toiminta-alue on 3040 V DC.
Eristetty rakenne erottaa verkkovirran tulopuolen LED-lähdöstä.
Rakenne ilman suojajohdinta on tarkoitettu käytettäväksi luokan II valaisimissa.
Oikosulkusuojaus toimii hiccup-tilassa ja palautuu automaattisesti vian poistuttua.
Avoimen piirin suojaus rajoittaa lähtöjännitettä, kun LED-kuorma on irrotettu.
Matalan valovirran välkyntätason rakenne täyttää IEEE 1789 -standardin vaatimukset.
Muovikotelo asennusrei’illä mahdollistaa tukevan kiinnityksen valaisimeen tai asennustilaan.
Ihanteellinen seuraaviin käyttökohteisiin
LED-paneelit, joilla on vastaava virta- ja jännitealue.
Vakiovirralla toimivat sisä-LED-valaisimet.
Koristeellinen sisävalaistus.
Luokan II valaisimet, jotka vaativat eristetyn LED-ajurin.
LED-ajurin huoltovaihto, kun sähköiset parametrit ovat samat.
Pakkauksen sisältö
1× LiFud LED-ajuri
Miksi valita tämä tuote
1300 mA:n lähtövirta ja 3040 V DC -jännitealue mahdollistavat käytön näitä parametreja vastaavien LED-moduulien kanssa.
Eristetty rakenne sopii LED-kuorman sähköisesti erotettuun virransyöttöön.
Integroidut oikosulku- ja avoimen piirin suojaukset vähentävät vaurioitumisriskiä vikatilanteissa.
Mitat 140 × 44 × 30 mm helpottavat asennustilan arviointia, kun ajuri vaihdetaan olemassa olevaan valaisimeen.
Turvallisuus- ja EMC-sertifikaatit tukevat käyttöä valaistussovelluksissa, jotka vaativat luotettavia virtalähteitä.
Asennus- ja käyttöohjeet
Varmista ennen asennusta, että 1300 mA:n lähtövirta ja 3040 V DC:n jännitealue vastaavat käytettävää LED-kuormaa.
Liitä LED-kuorma oikealla napaisuudella ajurin lähtöliittimiin.
Asenna ajuri kondensoimattomaan ympäristöön ja kauas liiallisista lämmönlähteistä.
Suorita asennus siten, että syöttöjohtoihin ei kohdistu rasitusta ja että käyttölämmön poistuminen on varmistettu.
Tuote on tarkoitettu ammattimaiseen asennukseen henkilölle, jolla on asianmukainen sähkötekninen pätevyys.
Turvallisuusvaroitukset
Laite toimii 220240 V AC -verkkojännitteellä; virheellinen käsittely voi aiheuttaa sähköiskun.
Suorita asennus, vaihto ja tarkistus vain silloin, kun virta on katkaistu.
Älä liitä ajuria LED-kuormaan, jonka virta- tai jännitealue on väärä.
Älä peitä ajuria materiaaleilla, jotka voivat heikentää lämmön haihtumista.
Älä käytä tuotetta, jos sen kotelo, johdot tai liittimet ovat mekaanisesti vaurioituneet.
Ajuria ei ole tarkoitettu käytettäväksi kosteissa ja kondensoivissa ympäristöissä.
