Description

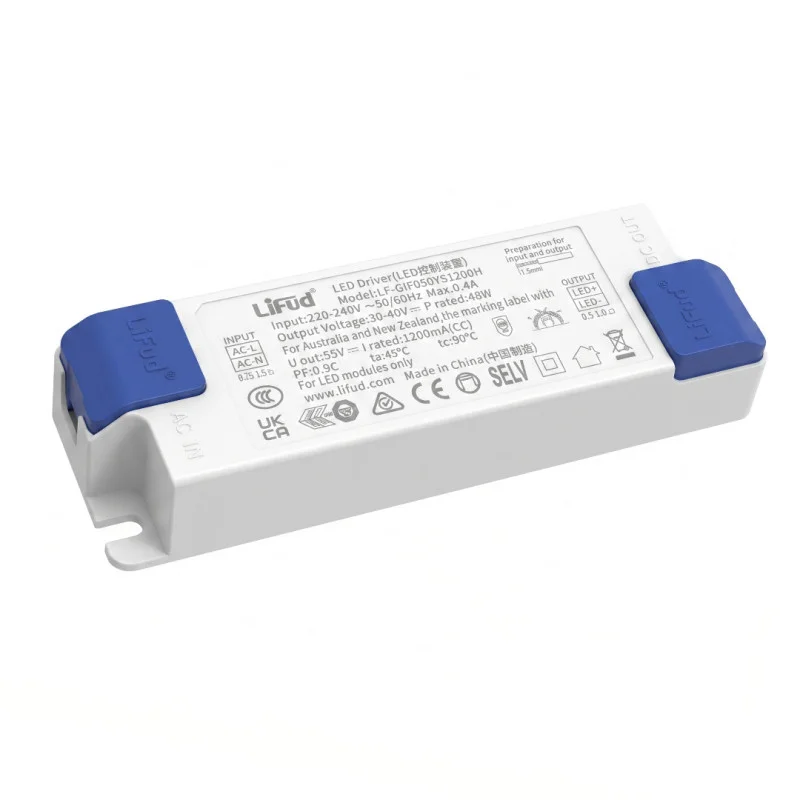

LiFud LF-GIF050YS1200H är ett isolerat LED-drivdon för matning av LED-armaturer med konstantström. Den är avsedd för nätspänning 220-240 V AC och en utström på 1200 mA. Produkten är lämplig för applikationer där stabil strömförsörjning av LED-paneler eller armaturer med motsvarande ström- och spänningsområde krävs.
Tekniska specifikationer
Tillverkare: LiFud
Produkttyp: LED-drivdon med konstantström
Utförande: isolerat drivdon
Nominell effekt: 48 W
Ingångsspänning: 220-240 V AC
Inspänningsområde: 198-264 V AC
Ingångsfrekvens: 47-63 Hz
Maximal ingångsström: 0,4 A
Utström: 1200 mA
Utspänning: 30-40 V DC
Verkningsgrad: 88 % vid 230 V DC
Effektfaktor: 0,95 vid 230 V AC
THD: 20 % vid 230 V AC
Flimmerindex: uppfyller IEEE 1789
CIE SVM: 0,4
IEC-Pst: 1
Utströmstolerans: ±5 %
Temperaturdrift: ±10 %
Starttid: 0,5 s
Startström (inrush): 35 A och 180 µs vid 230 V AC
Läckström: 0,7 mA
Standby-förbrukning: 0,5 W
Tomgångsskydd:
Kortslutningsskydd: hiccup-läge med automatisk återställning
Driftstemperatur: -30 till +45 °C
Luftfuktighet vid drift: 0-95 % RH (icke-kondenserande)
Förvaringstemperatur: -30 till +80 °C
Atmosfäriskt tryck: 86-106 kPa
Mått: 140 x 44 x 30 mm
Certifieringar: ENEC, RCM, CE, CB, CCC
Isolationsspänning: IP-OP 3,75 kV, 5 mA, 60 s
Isolationsresistans: IP-OP>100 M vid 500 V DC
Funktioner och egenskaper
Strömförsörjning av LED-belastning med 1200 mA konstantström.
Isolerat utförande mellan in- och utgångsdelarna.
Utspänningsområde 30-40 V DC för LED-belastningar som motsvarar detta arbetsområde.
Flimmerfri konstruktion enligt IEEE 1789.
Inbyggt kortslutningsskydd med automatisk återställning.
Tomgångsskydd.
Avsedd för inomhusbruk.
Lämplig för armaturer i skyddsklass II.
Idealisk för
LED-panelarmaturer med konstantström på 1200 mA.
Inomhus LED-belysning.
Dekorativ LED-belysning.
Servicebyte av LED-drivdon vid identiska elektriska parametrar som det ursprungliga nätaggregatet.
Armaturer där minimering av synligt flimmer krävs.
Förpackningens innehåll
1 x LED-drivdon
Varför välja denna produkt
Specifik modell med 1200 mA utström och spänningsområde på 30-40 V DC.
Tekniska parametrar som är anpassade för användning i LED-armaturer med konstantström.
Drivdonet har inbyggt kortslutnings- och tomgångsskydd.
Isolerat utförande med angiven isolationsspänning mellan in- och utgång.
Certifierad enligt ENEC, RCM, CE, CB och CCC.
Installations- och driftanvisningar
Installation får endast utföras av person med behörig elteknisk kompetens.
Före anslutning, kontrollera att utströmmen och utspänningsområdet överensstämmer med den använda LED-belastningen.
In- och utgående kablar får endast anslutas när nätspänningen är frånkopplad.
Drivdonet måste installeras i en miljö som uppfyller det angivna området för driftstemperatur och luftfuktighet.
Täck inte över drivdonet med material som hindrar värmeavledning.
Säkerhetsföreskrifter
Enheten arbetar med nätspänning 220-240 V AC; vid felaktig hantering finns risk för elstötar.
Bryt alltid strömmen och verifiera spänningslöst tillstånd före installation, utbyte eller inspektion.
Använd inte drivdonet med en LED-belastning utanför det angivna området på 30-40 V DC och 1200 mA.
Felaktig anslutning kan orsaka skador på drivdonet, LED-belastningen, kortslutning eller överhettning.
Använd inte drivdonet i miljöer med kondenserande fukt.
