Description

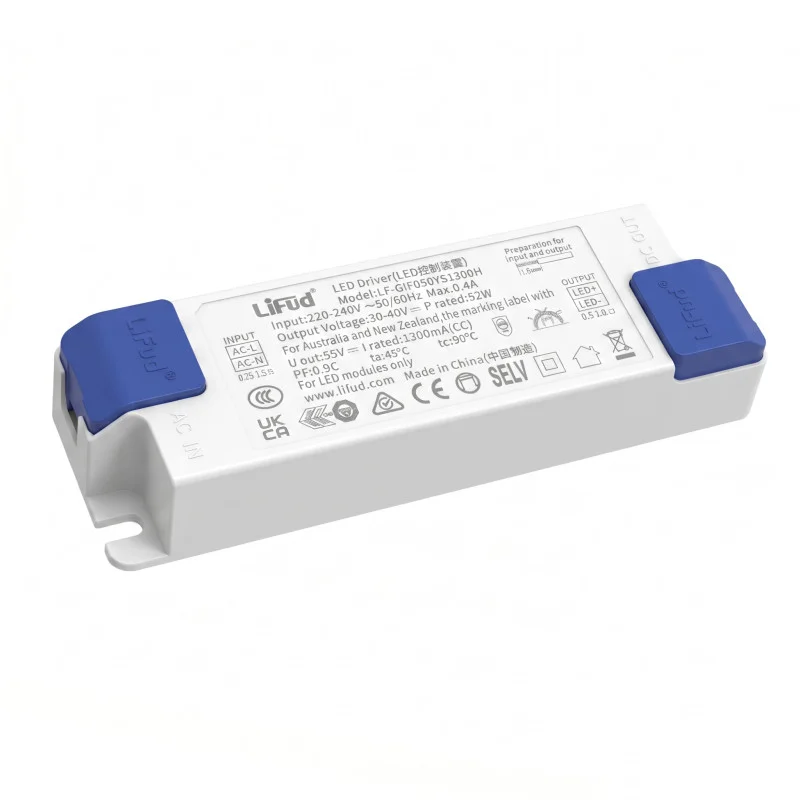

LiFud LF-GIF050YS1300H er en isoleret LED-driver med konstant strøm, designet til strømforsyning af LED-armaturer fra 220-240 V AC-nettet. Den leverer et stabiliseret output på 1300 mA i spændingsområdet 30-40 V DC og er beregnet til indendørs belysningsapplikationer, især til LED-paneler, klasse II-armaturer og dekorativ belysning.
Tekniske specifikationer
Produkttype: isoleret LED-driver med konstant strøm
Udgangseffekt: 52 W
Udgangsstrøm: 1300 mA
Udgangsspænding: 3040 V DC
Indgangsspænding: 220240 V AC
Grænseområde for indgangsspænding: 198264 V AC
Indgangsfrekvens: 4763 Hz
Maksimal indgangsstrøm: 0,4 A
Effektfaktor: 0,95 ved 230 V AC
THD: 20 % ved 230 V AC
Effektivitet: 88 % ved 230 V AC
Udgangsstrømtolerance: ±5 %
Temperaturdrift: ±10 %
Opstartstid: 0,5 s
Flicker-indeks: overholder IEEE 1789
CIE SVM: 0,4
IEC-Pst: 1,0
Lækstrøm: 0,7 mA
Standby-strømforbrug: 0,5 W
Beskyttelse mod åbent kredsløb: 55 V
Kortslutningsbeskyttelse: hiccup-tilstand med automatisk genstart
Driftstemperatur: -30 til +45 °C
Driftsfugtighed: 095 % RH uden kondens
Opbevaringstemperatur: -30 til +80 °C
Opbevaringsfugtighed: 096 % RH uden kondens
Atmosfærisk tryk: 86106 kPa
Dimensioner: 140 × 44 × 30 mm
Kabinetmateriale: ABS-plast
Certificeringer: ENEC, RCM, CE, CB, CCC
Testisolationsspænding mellem indgang og udgang: 3,75 kV, 5 mA, 60 s
Isolationsmodstand mellem indgang og udgang: 100 M ved 500 V DC
Funktioner og egenskaber
Konstant strømudgang til LED-belastning med et arbejdsområde på 3040 V DC.
Isoleret design adskiller indgangsnetdelen fra LED-udgangen.
Konstruktionen uden beskyttelsesleder er beregnet til brug i klasse II-armaturer.
Kortslutningsbeskyttelse fungerer i hiccup-tilstand med automatisk genstart efter fejlretning.
Beskyttelse mod åbent kredsløb begrænser udgangsspændingen, når LED-belastningen afbrydes.
Design med lav lysstrøms-ripple opfylder kravene i IEEE 1789.
Plastkabinettet med monteringshuller muliggør fastgørelse i armaturet eller installationsområdet.
Ideel til
LED-paneler med tilsvarende strøm og spændingsområde.
Indendørs LED-armaturer drevet af konstant strøm.
Dekorativ indendørs belysning.
Klasse II-armaturer, der kræver en isoleret LED-driver.
Serviceudskiftning af en LED-driver med identiske elektriske parametre.
Pakkens indhold
1× LiFud LED-driver
Hvorfor vælge dette produkt
Udgangsstrømmen på 1300 mA og området 3040 V DC muliggør brug med LED-moduler, der matcher disse parametre.
Det isolerede design er velegnet til elektrisk adskilt strømforsyning af LED-belastninger.
Integreret beskyttelse mod kortslutning og åbent kredsløb reducerer risikoen for skader i tilfælde af fejl.
Dimensionerne 140 × 44 × 30 mm gør det nemt at vurdere pladsbehovet ved udskiftning i et eksisterende armatur.
De angivne sikkerheds- og EMC-certificeringer understøtter brug i belysningsapplikationer, der kræver godkendte strømforsyningskomponenter.
Installations- og driftsvejledning
Før installation skal du kontrollere, at udgangsstrømmen på 1300 mA og spændingsområdet på 3040 V DC stemmer overens med den anvendte LED-belastning.
Tilslut LED-belastningen med den korrekte polaritet til driverens udgangsterminaler.
Installer driveren i et miljø uden kondens og væk fra kilder til overdreven varme.
Udfør monteringen på en sådan måde, at forsyningskablerne ikke belastes, og at afledning af driftsvarme er sikret.
Produktet er beregnet til professionel installation af en person med de rette elektrotekniske kvalifikationer.
Sikkerhedsadvarsler
Enheden fungerer med en netspænding på 220240 V AC; forkert håndtering kan forårsage elektrisk stød.
Udfør kun installation, udskiftning og inspektion, når strømforsyningen er afbrudt.
Tilslut ikke driveren til en LED-belastning med en forkert strøm eller spændingsområde.
Dæk ikke driveren med materialer, der kan forringe varmeafledningen.
Brug ikke produktet, hvis kabinettet, ledningerne eller terminalerne er mekanisk beskadigede.
Driveren er ikke beregnet til drift i fugtige miljøer med kondens.
