Description

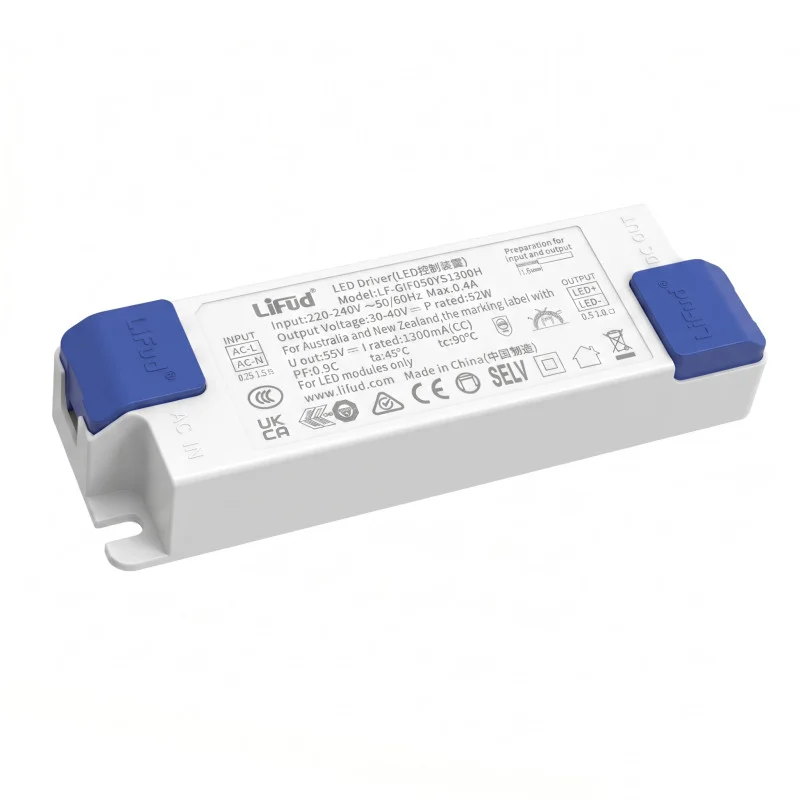

A LiFud LF-GIF050YS1300H egy szigetelt, állandó áramú LED tápegység, amelyet LED lámpatestek 220240 V AC hálózatról történő táplálására terveztek. Stabilizált 1300 mA kimenetet biztosít 3040 V DC feszültségtartományban, és beltéri világítási alkalmazásokhoz, különösen LED panelekhez, II. érintésvédelmi osztályú lámpatestekhez és dekorációs világításhoz készült.
Műszaki specifikációk
Terméktípus: szigetelt, állandó áramú LED tápegység
Kimeneti teljesítmény: 52 W
Kimeneti áramerősség: 1300 mA
Kimeneti feszültség: 3040 V DC
Bemeneti feszültség: 220240 V AC
Bemeneti feszültség határértékei: 198264 V AC
Bemeneti frekvencia: 4763 Hz
Maximális bemeneti áramerősség: 0,4 A
Teljesítménytényező (PF): 0,95 (230 V AC esetén)
THD: 20 % (230 V AC esetén)
Hatásfok: 88 % (230 V AC esetén)
Kimeneti áram tűréshatára: ±5 %
Hőmérsékleti drift: ±10 %
Bekapcsolási idő: 0,5 s
Flicker (villogás) index: megfelel az IEEE 1789 szabványnak
CIE SVM: 0,4
IEC-Pst: 1,0
Szivárgási áram: 0,7 mA
Készenléti fogyasztás: 0,5 W
Nyitott áramkör elleni védelem: 55 V
Rövidzárlat elleni védelem: csuklás (hiccup) mód automatikus újraindulással
Üzemi hőmérséklet: -30 … +45 °C
Üzemi páratartalom: 095 % RH (nem lecsapódó)
Tárolási hőmérséklet: -30 … +80 °C
Tárolási páratartalom: 096 % RH (nem lecsapódó)
Légköri nyomás: 86106 kPa
Méretek: 140 × 44 × 30 mm
Burkolat anyaga: ABS műanyag
Tanúsítványok: ENEC, RCM, CE, CB, CCC
Szigetelési próbafeszültség a bemenet és a kimenet között: 3,75 kV, 5 mA, 60 s
Szigetelési ellenállás a bemenet és a kimenet között: 100 M (500 V DC esetén)
Funkciók és jellemzők
Állandó áramú kimenet LED terheléshez 3040 V DC működési tartományban.
A szigetelt kialakítás elválasztja a bemeneti hálózati részt a LED kimenettől.
A védővezető nélküli kialakítás a II. érintésvédelmi osztályú lámpatestekben való használatra készült.
A rövidzárlat elleni védelem csuklás (hiccup) módban működik, a hiba elhárítása után automatikus újraindulással.
A nyitott áramkör elleni védelem korlátozza a kimeneti feszültséget, ha a LED terhelés le van csatlakoztatva.
Az alacsony fényáram-ingadozású (low ripple) kialakítás megfelel az IEEE 1789 szabvány követelményeinek.
A rögzítőfuratokkal ellátott műanyag burkolat lehetővé teszi a lámpatestbe vagy a szerelési térbe történő stabil rögzítést.
Ideális választás:
Megfelelő áramerősségű és feszültségtartományú LED panelekhez.
Állandó árammal táplált beltéri LED lámpatestekhez.
Beltéri dekorációs világításhoz.
Szigetelt LED tápegységet igénylő II. érintésvédelmi osztályú lámpatestekhez.
Azonos elektromos paraméterekkel rendelkező LED tápegységek szervizcseréjéhez.
A csomag tartalma
1× LiFud LED tápegység
Miért válassza ezt a terméket?
Az 1300 mA kimeneti áramerősség és a 3040 V DC tartomány lehetővé teszi az ezen paramétereknek megfelelő LED modulokkal való használatot.
A szigetelt kialakítás alkalmas a LED terhelés galvanikusan leválasztott táplálására.
A beépített rövidzárlat és nyitott áramkör elleni védelem csökkenti a károsodás kockázatát hiba esetén.
A 140 × 44 × 30 mm-es méretek megkönnyítik a beépíthetőség felmérését egy meglévő lámpatestben történő csere során.
A felsorolt biztonsági és EMC tanúsítványok támogatják a bevizsgált tápegységeket igénylő világítási alkalmazásokban való használatot.
Telepítési és üzemeltetési utasítások
Telepítés előtt ellenőrizze, hogy az 1300 mA kimeneti áramerősség és a 3040 V DC feszültségtartomány megegyezik-e a használt LED terheléssel.
A LED terhelést megfelelő polaritással csatlakoztassa a tápegység kimeneti kapcsaihoz.
A tápegységet páralecsapódásmentes környezetbe és túlzott hőforrásoktól távol telepítse.
A szerelést úgy végezze el, hogy a csatlakozóvezetékek ne feszüljenek, és biztosított legyen az üzemi hő elvezetése.
A terméket megfelelő villanyszerelői végzettséggel rendelkező szakember általi telepítésre tervezték.
Biztonsági figyelmeztetések
A készülék 220240 V AC hálózati feszültséggel működik; a helytelen kezelés áramütést okozhat.
A telepítést, cserét és ellenőrzést csak feszültségmentesített állapotban végezze.
Ne csatlakoztassa a tápegységet nem megfelelő áramerősségű vagy feszültségtartományú LED terheléshez.
Ne takarja le a tápegységet olyan anyagokkal, amelyek akadályozhatják a hőelvezetést.
Ne használja a terméket, ha a burkolat, a vezetékek vagy a csatlakozók mechanikusan sérültek.
A tápegység nem alkalmas nedves, páralecsapódásos környezetben történő üzemeltetésre.
