Description

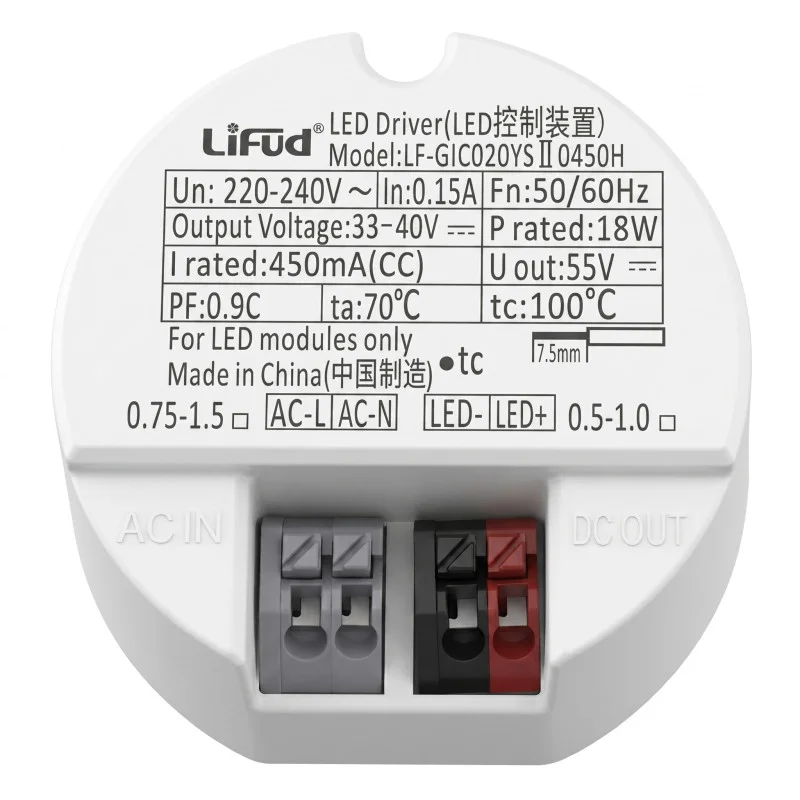

A LiFud állandó áramú (konstans áramú) LED vezérlő (driver) 450 mA áramerősségű LED modulok tápellátására szolgál. Tápellátó elemként funkcionál a 220-240 V AC hálózati bemenet és a megfelelő kimeneti feszültségtartományú LED terhelés között. A bemeneti és kimeneti sorkapcsokkal ellátott kialakítás megkönnyíti a stabil elektromos csatlakozást a LED lámpatestekben és világító modulokban.
Műszaki jellemzők
Terméktípus: LED vezérlő (driver)
Kimenet típusa: állandó áramú (CC)
Névleges teljesítmény: 18 W
Névleges kimeneti áram: 450 mA
Kimeneti feszültség: 33-40 V DC
Maximális kimeneti feszültség (U out): 55 V
Névleges bemeneti feszültség: 220-240 V AC
Névleges bemeneti áram: 0,15 A
Frekvencia: 50/60 Hz
Maximális környezeti hőmérséklet (ta): 70 °C
Mérési pont hőmérséklete (tc): 100 °C
Méretek: 50 x 48 x 26 mm
Bemeneti sorkapcsok: AC L, AC N
Kimeneti sorkapcsok: LED+, LED-
LED modulokhoz tervezve
Funkciók és jellemzők
Állandó áramú kimenet 450 mA áramerősségű LED terhelés tápellátásához.
Külön jelölt sorkapcsok a hálózati bemenethez és a LED modul kimenetéhez.
A kimeneti polaritás LED+ és LED- jelöléssel van ellátva.
Kompakt, kerek ház, amely megfelelő telepítési hellyel rendelkező LED lámpatestekbe integrálható.
Működés 220-240 V AC hálózati tápellátásról.
Ideális az alábbiakhoz
LED lámpatestek, ahol a LED modul tápellátása 450 mA áramerősséget igényel.
Beépíthető LED lámpatestek és világító modulok megfelelő feszültségtartománnyal.
Azonos elektromos paraméterekkel rendelkező LED vezérlő (driver) szervizcseréje.
Olyan alkalmazások, ahol a LED modulhoz önálló, állandó áramú tápegység szükséges.
A csomag tartalma
1 x LiFud LF-GIC020YSII0450H LED vezérlő (driver)
Miért válassza ezt a terméket?
Megfelel a 18 W és 450 mA paramétereknek az állandó áramú tápellátást igénylő LED modulok esetében.
Egyértelműen jelölt bemeneti és kimeneti sorkapcsokkal rendelkezik a vezetékek helyes csatlakoztatásához.
220-240 V AC bemeneti feszültséggel működik.
Megadott 33-40 V DC kimeneti tartomány a LED terheléssel való kompatibilitás ellenőrzéséhez.
Az 50 x 48 x 26 mm-es méretek lehetővé teszik az adott lámpatestbe való beépíthetőség ellenőrzését a beszerelés előtt.
Telepítési és üzemeltetési utasítások
A beszerelést csak megfelelő villanyszerelői végzettséggel rendelkező személy végezheti.
Telepítés előtt mindig válassza le a tápellátást.
Csatlakoztassa a hálózati bemenetet az AC L és AC N sorkapcsokhoz.
Csatlakoztassa a LED modult a LED+ és LED- sorkapcsokhoz, ügyelve a helyes polaritásra.
Kizárólag a 450 mA kimeneti áramnak és a 33-40 V DC kimeneti tartománynak megfelelő LED modullal használja.
Úgy telepítse, hogy a hőmérséklet ne haladja meg a ta 70 °C és a tc 100 °C értékeket.
Biztonsági figyelmeztetések
A készülék 220-240 V AC hálózati feszültséggel működik.
A helytelen csatlakoztatás áramütés, rövidzárlat, túlmelegedés vagy a LED modul károsodásának kockázatával jár.
Ne végezzen szerelést vagy kezelést feszültség alatt.
Ne csatlakoztasson nem megfelelő áramerősségű vagy feszültségtartományú LED terhelést.
Ügyeljen a LED+ és LED- kimenet helyes polaritására.
Ne használja a vezérlőt, ha a burkolat, a sorkapcsok vagy a jelölések mechanikusan sérültek.
