Description

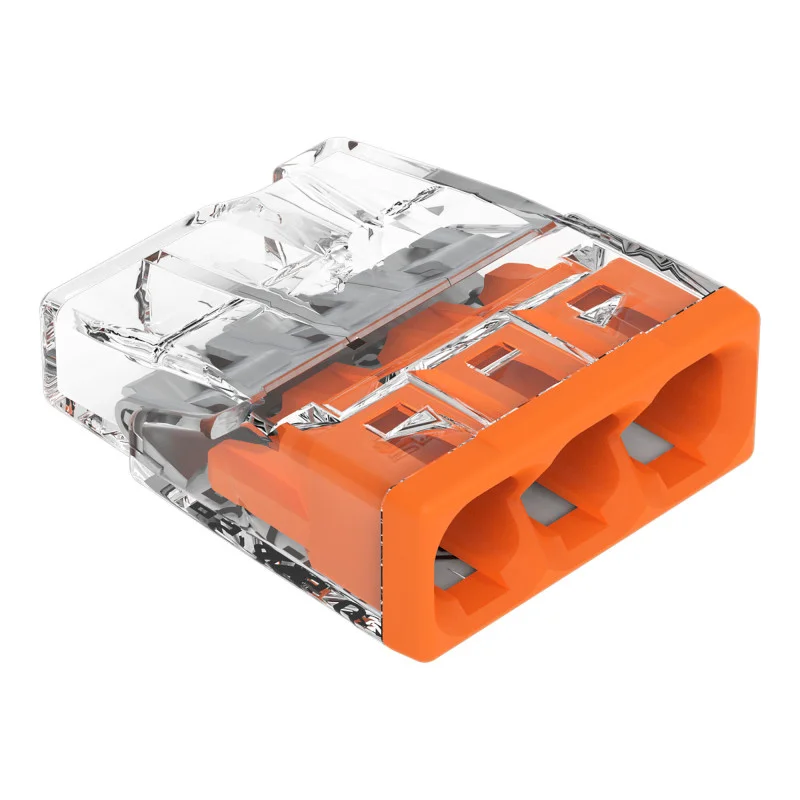

WAGO 2273-203 on kompakti 3-tieliitin kiinteiden kuparijohtimien liittämiseen kytkentärasioissa ja muissa sähköasennussovelluksissa. Push-in-rakenne mahdollistaa johtimen nopean ja suoran asennuksen ilman ruuvaamista. Läpinäkyvä runko helpottaa johtimen asennuksen visuaalista tarkastusta.
Tekniset tiedot
Valmistaja: WAGO
Malli: 2273-203
Sarja: 2273 KOMPAKTI TYÖNTÖLANKA
Tuotetyyppi: kytkentärasian liitin
Matkojen määrä: 3
Nimellisvirta: 24 A
Nimellisjännite: 450 V
Johtimen poikkileikkaus: 2,5 mm2
Johdon koko: 16 AWG, 20 AWG
Kiinnitystyyppi: kaapeli
Liittimen tyyppi: työntöjohto
Kontaktimateriaali: kupari
Väri: oranssi, kirkas
Suurin käyttölämpötila: 60 °C
Kapseloitu: kyllä
Vakuutettu: ei
Vaarallisen alueen sertifiointi: ei
Toiminnot ja ominaisuudet
Kompakti muotoilu asennus- ja jakolaatikoihin.
Johdinliitäntä työntöliittimellä ilman ruuviliittimiä.
Läpinäkyvä kotelo johdon oikean asettamisen tarkistamiseksi.
Kolme erillistä tuloa kolmen johtimen kytkemiseen.
Eristetty liitinrunko sähköasennuksiin.
Ihanteellinen
Johtojen kytkentä kotitalouksien ja teollisuuden sähköasennuksissa.
Käyttöön jakorasioissa ja asennusrasioissa.
Yksijohtimien nopea ja selkeä liitäntä.
Pakkauksen sisältö
WAGO 2273-203 -liitin
Miksi valita tämä tuote?
Selvästi tunnistettavissa WAGO-luettelonumero 2273-203.
Kompakti muotoilu sopii rajoitettuun asennustilaan.
Läpinäkyvä runko mahdollistaa johtoliitännän silmämääräisen tarkastuksen.
Push-in-liitäntämenetelmä yksinkertaistaa kokoonpanoa ilman ruuviliitoksia.
Tekniset parametrit 24 A ja 450 V vastaavat käyttöä sähköasennuksissa tuotteen käyttötarkoituksen rajoissa.
Asennus- ja käyttöohjeet
Suunniteltu tuotespesifikaation mukaisille johtimille, joiden valikoima ja rakenne vastaavat tuotespesifikaatiota.
Ennen johtimen asettamista on tarpeen poistaa eristys huolellisesti ja tarkistaa, että johtimen pää on ehjä.
Liitännän jälkeen on suositeltavaa tarkistaa johdon asento silmämääräisesti läpinäkyvän liitinrungon läpi.
Suorita asennus ainoastaan sähköasennusmääräysten mukaisesti ja ottaen huomioon tuotteen nimellisjännitteen ja -virran.
Turvallisuushuomautus
Tuote on tarkoitettu sähköasennuksiin; väärä kytkentä voi aiheuttaa sähköiskun, oikosulun tai liitännän ylikuumenemisen.
Piiri on irrotettava jännitteestä ennen kokoamista tai purkamista.
Asennuksen 450 V:n jännitteellä saa suorittaa vain asianmukainen ammattipätevyys omaava henkilö.
Älä ylitä tuotteen nimellisarvoja sähkö- ja lämpötilaparametreista.
Älä käytä vaurioitunutta liitintä tai johtoja, joissa on vaurioitunut eristys tai jotka ovat sopimattomia.
