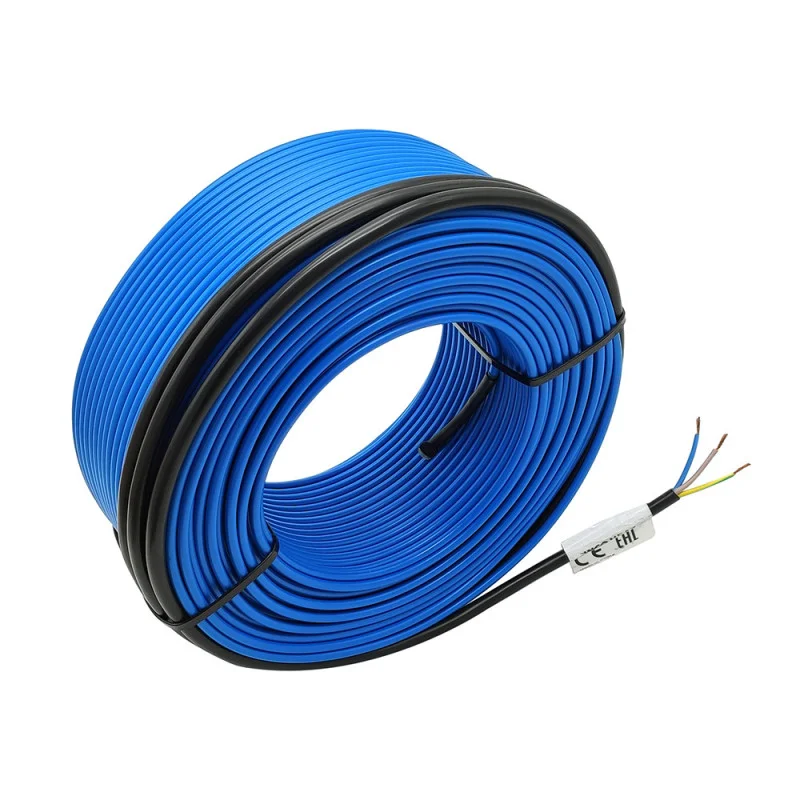

Name: Lmmityskaapeli lattialmmitykseen SH20 230 V, 20 W/m (Old Package)-Spedizione veloce
SKU: 3774102
Availability: InStock

Description

SH20-lämmityskaapeli on suunniteltu sisätilojen sähköiseen lattialämmitykseen. Se on luotettava ja todistettu ratkaisu mukavaan lämpötilan säätöön ja lattiapintojen pääasiallinen lämmityslähde. Jatkuvan 20 W:n metriä kohden olevan tehon ansiosta se varmistaa tasaisen lämmönjaon ja pitkäaikaisen vakaan toiminnan 230 V:n vaihtovirralla.

Tekniset tiedot

Malli: SH20

Tyyppi: lämmityskaapeli lattialämmitykseen

Syöttöjännite: 230 V AC ±10 %

Ominaisteho: 20 W/m²

Johtojen lukumäärä: 2

Johtimen materiaali: kupari

Johtimen tyyppi: monisäikeinen

Eristys: fluoropolymeeri

Ulkokuori: PVC

Ympäristön enimmäislämpötila: 105 °C

Asennuslämpötilan vähimmäismäärä: 5 °C

Pienin taivutussäde: 38 mm

Kaapelin ulkohalkaisija: 5 mm

Virtajohdon pituus: 2 m (musta)

Sertifiointi: CE, RoHS

Käyttökohde: lattialämmitys sisätiloissa

Kuinka valita oikean pituinen lämmityskaapeli

Lämmityskaapelin oikean pituuden valinta riippuu tarvittavasta kokonaistehosta ja lämmitettävän alueen koosta. SH20-kaapelin kiinteä teho on 20 W metriä kohden, joten kokonaisteho lasketaan yksinkertaisesti kertomalla kaapelin pituus.

10 m kaapeli = 200 W

15 m kaapeli = 300 W

20 m kaapeli = 400 W

25 m kaapeli = 500 W

50 m kaapeli = 1000 W

Lattialämmityksessä käytetään yleisesti 100150 W/m²:n pinta-alatehoa huonetyypistä, lattiarakenteesta ja lämmöneristyksen tasosta riippuen. Kaapelin pituus on valittava siten, että kokonaisteho vastaa tätä arvoa. Kaapelia ei koskaan lyhennetä oikea pituus valitaan aina suunnitelman mukaan.

Asiantuntijan selitys toiminnosta

SH20-lämmityskaapeli toimii vastuslämmityksen periaatteella. Kun kaapeli on kytketty 230 V:n vaihtovirtaverkkoon, johtimen läpi kulkee sähkövirta, joka muuttuu lämmöksi sähköisen vastuksen vaikutuksesta. Tämä lämpö siirtyy tasaisesti lattiarakenteeseen, jossa se varastoituu ja säteilee vähitellen tilaan.

Kaapeli on tarkoitettu asennettavaksi tasoitteeseen, itsetasoittuvaan tasoitteeseen tai laattojen alle. Jotta se toimisi oikein ja olisi turvallinen, sitä on aina käytettävä yhdessä lattiatermostaatin ja lämpötila-anturin kanssa, jotka tarjoavat säätöä ja suojaavat ylikuumenemiselta.

Ihanteellinen

Sähköinen lattialämmitys kylpyhuoneissa

Olohuoneet ja käytävät

Keittiö ja kodinhoitohuoneet

Lisä- ja pääasiallinen sisälämmitys

Pakkauksen sisältö

Valitun pituinen lämmityskaapeli SH20

Kiinteä virtajohto 2 m

Tärkeä huomautus käyttö 230 V jännitteellä

Tuotetta käytetään 230 V AC:n verkkovirralla.

Asennuksen saa suorittaa vain pätevä henkilö sovellettavien sähkömääräysten mukaisesti.

Lämmityskaapelia ei saa lyhentää, ristittää eikä mekaanisesti vahingoittaa.

Liitäntä on tehtävä sopivan termostaatin ja suojaelementtien kautta.

Väärä asennus voi aiheuttaa laitteen vaurioitumisen, sähköiskun tai tulipalon.

Miksi valita tämä tuote?

Toimivaksi todettu lämmityskaapeli jatkuvalla teholla

Tasainen ja tehokas lämmönjako

Sopii pitkäaikaiseen jatkuvaan käyttöön

Laadukkaat materiaalit ja CE-merkintä

Ammattimaisia ratkaisuja lattialämmitykseen

Saatavilla olevien SH20-lämmityskaapelivaihtoehtojen yleiskatsaus

Alla olevaa taulukkoa käytetään lämmityskaapelin oikean pituuden nopeaan valintaan tarvittavan tehon mukaan. Jokaisella mallilla on kiinteä 20 W:n teho metriä kohden ja se on suunniteltu 230 V:n vaihtovirtalähteelle.

Malli Kokonaissuorituskyky Jännite Kestävyys 20 °C:ssa Kaapelin pituus Virtajohdon pituus Ulkohalkaisija Väri

SH20-5	100 W	220 V	484	5 metriä	2,25 m	4,6 ± 1 mm	Sininen
SH20-10	200 W	220 V	242	10 metriä	2,25 m	4,6 ± 1 mm	Sininen
SH20-15	300 W	220 V	161	15 metriä	2,25 m	4,6 ± 1 mm	Sininen
SH20-20	400 W	220 V	121	20 metriä	2,25 m	4,6 ± 1 mm	Sininen
SH20-25	500 W	220 V	97	25 metriä	2,25 m	4,6 ± 1 mm	Sininen
SH20-30	600 W	220 V	81	30 metriä	2,25 m	4,6 ± 1 mm	Sininen
SH20-35	700 W	220 V	69	35 metriä	2,25 m	4,6 ± 1 mm	Sininen
SH20-40	800 W	220 V	61	40 metriä	2,25 m	4,6 ± 1 mm	Sininen
SH20-45	900 W	220 V	54	45 metriä	2,25 m	4,6 ± 1 mm	Sininen
SH20-50	1000 W	220 V	48	50 metriä	2,25 m	4,6 ± 1 mm	Sininen
SH20-60	1200 W	220 V	40	60 metriä	2,25 m	4,6 ± 1 mm	Sininen
SH20-70	1400 W	220 V	35	70 metriä	2,25 m	4,6 ± 1 mm	Sininen
SH20-80	1600 W	220 V	30	80 metriä	2,25 m	4,6 ± 1 mm	Sininen
SH20-90	1800 W	220 V	27	90 metriä	2,25 m	4,6 ± 1 mm	Sininen
SH20-100	2000 W	220 V	24	100 metriä	2,25 m	4,6 ± 1 mm	Sininen
SH20-110	2200 W	220 V	22	110 metriä	2,25 m	4,6 ± 1 mm	Sininen
SH20-120	2400 W	220 V	20	120 metriä	2,25 m	4,6 ± 1 mm	Sininen
SH20-130	2600 W	220 V	19	130 metriä	2,25 m	4,6 ± 1 mm	Sininen
SH20-140	2800W	220 V	17	140 metriä	2,25 m	4,6 ± 1 mm	Sininen
