Description

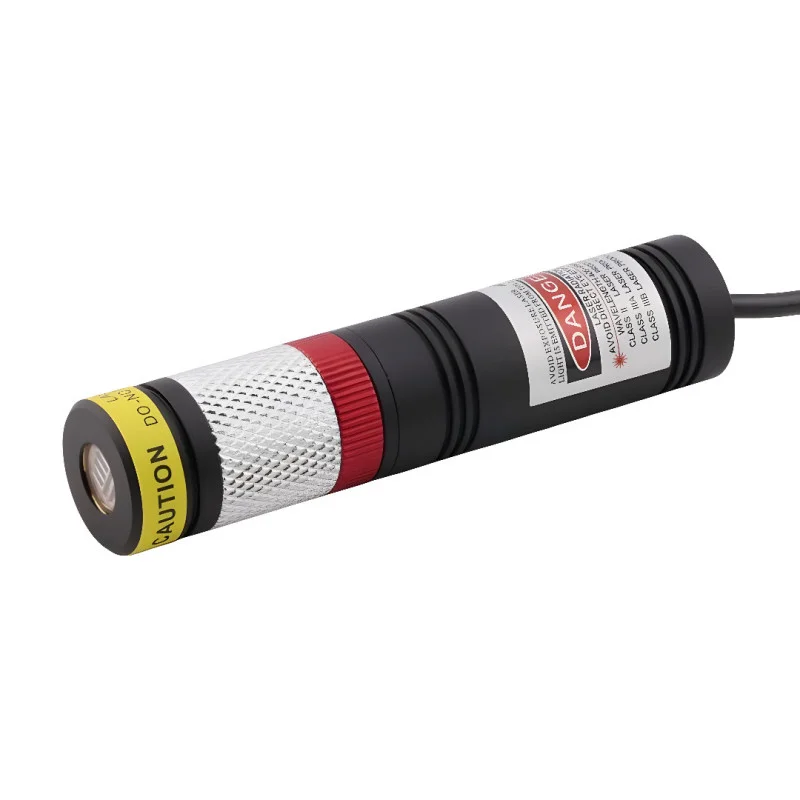

A 660 nm-es vörös hullámhosszúságú lézermodul 10×10-es pontrács (DOE) vetítésére szolgál, és főként pozicionálásra, célzásra és pozícióvezérlésre használják vágás és egyéb ipari műveletek során. Az alumínium házban való kialakítás és az élezés lehetősége lehetővé teszi a vetítés egy adott alkalmazáshoz való igazítását.
Műszaki adatok
Hullámhossz: 660 nm (vörös)
Gerenda alakja: DOE 10×10
Sugárzási szög: 42×42°
Optikai teljesítmény (változatok): 50 mW, 100 mW, 150 mW, 200 mW
Valós kimeneti teljesítmény:
50 mW (3845 mW)
100 mW (7595 mW)
150 mW (100120 mW)
200 mW (130150 mW)
Működési mód: CW (folyamatos fény)
Áramszabályozás: APC
Tápfeszültség: 5V DC
Üzemi áram: < 500 mA
Csatlakozó típusa: DC 5,5 × 2,1 mm / 5,5 × 2,5 mm
Kábelhossz: 100 cm
Ház anyaga: alumínium
Optika anyaga: PMMA
Modul méretei: átmérő 20 mm × hossz 90 mm
Súly: 65g
Védelem: IP67
Üzemi hőmérséklet: -10°C és +50°C között
Tárolási hőmérséklet: -40°C és +85°C között
Átlagos meghibásodási idő (MTTF):> 8000 óra
Funkciók és jellemzők
10×10-es rácsvetítés a gyors vizuális pozicionáláshoz
Fókuszálható optika (állítható fókusz)
Kompakt alumínium ház a jobb hőelvezetés érdekében
5 V DC tápegység gép- és vezérlőrendszerekbe való integrációhoz
IP67 védelem a nagyobb igénybevételt jelentő üzemi körülmények közötti használathoz
Ideális a következőkhöz:
Pozicionálás ipari gépekben történő vágás és jelölés során
Referenciapontok beállítása és pozíció ellenőrzése a szerelvényekben
Vizuális irányítás az automatizálásban és a gyártósorokban
A csomag tartalma
Lézermodul csatlakozóvezetékkel és DC csatlakozóval
Miért válassza ezt a terméket?
10×10-es rácsvetítés DOE optikával
Standard mechanikai kialakítás Ø20 × 90 mm a könnyű integráció érdekében
5 V DC tápegység és készre szerelt DC 5,5 × 2,1 mm-es kábelvégződés
Tartós kialakítás IP67 védelemmel
Telepítési és üzemeltetési utasítások
Biztosítson stabilizált 5 V DC tápegységet, amely elegendő áramtartalékkal rendelkezik a kiválasztott tápellátási opcióhoz.
A modult úgy szerelje fel, hogy biztosítsa a ház hűtését és a kiálló rész mechanikai stabilitását.
Összeszerelés után állítsa be a fókuszt a vetítés kívánt méretének és élességének megfelelően a munkatávolságon.
Csatlakoztassa az 5,5 × 2,1 mm-es egyenáramú csatlakozót, amikor a készülék ki van kapcsolva a tápellátással.
Biztonsági figyelmeztetés
Ez egy lézerforrás. Ne irányítsa a sugarat a szemébe, és ne figyelje a közvetlen vagy visszavert sugarat.
Telepítés és beállítás során használjon megfelelő védőfelszerelést, és tartsa be a munkahely belső biztonsági előírásait.
A modult csak a megadott elektromos és hőmérsékleti feltételek mellett üzemeltesse.
