Description

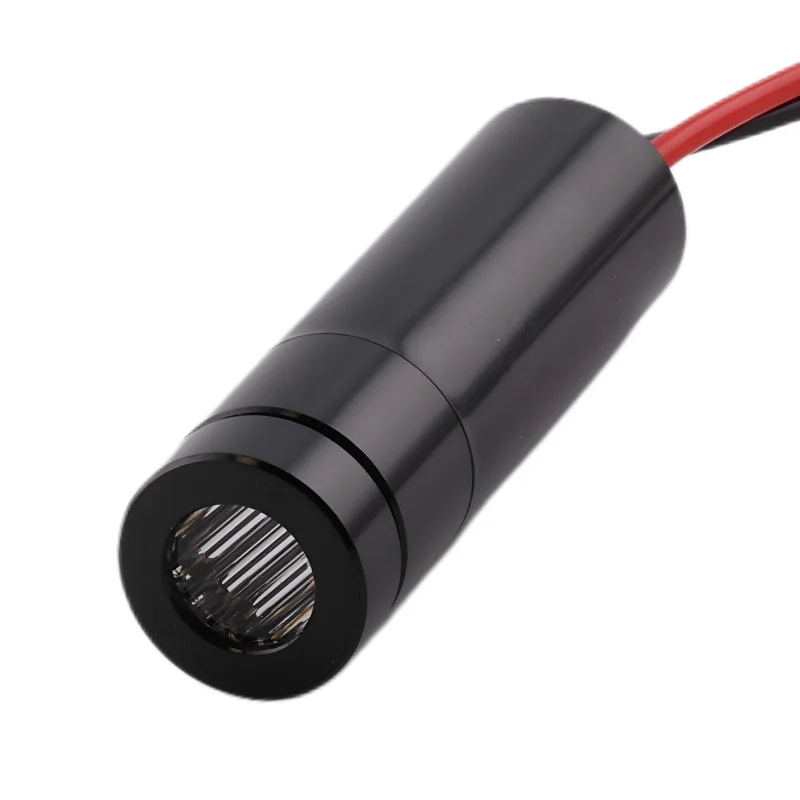

Az 520 nm-es zöld hullámhosszúságú lézermodult ipari, laboratóriumi és fejlesztési alkalmazásokban használható vonalvetítések létrehozására tervezték. Alkalmas mérő-, pozicionáló- és tesztelőegységekbe való integrálásra, ahol folyamatos lézersugárzásra, kompakt kialakításra és egyenfeszültségű tápellátásra van szükség.
Műszaki adatok
Terméktípus: vonallézer modul
Hullámhossz: 520 nm
Lézer színe: zöld
Méretek: 12 × 40 mm
Működési mód: folyamatos
Kimeneti teljesítmény: ±15 mW
Tápfeszültség: DC 2,8-5 V
Lézerdióda üzemi árama: kevesebb, mint 200 mA
Élettartam: több mint 10 000 óra
Üzemi hőmérséklet: -10 és 60 °C között
Tárolási hőmérséklet: 4085 °C
Funkciók és jellemzők
Vonalvetítés tengely, sík vagy irány optikai jelöléséhez
Folyamatos működés, alkalmas berendezésekbe való állandó beépítésre
Kompakt hengeres kialakítás a mechanikus egységekbe való integráláshoz
Alacsony egyenfeszültségű tápegység
Ipari elektronikai alkatrészként tervezve műszaki alkalmazásokhoz
Ideális a következőkhöz:
Ipari vizsgálati és szabályozási termékek
Laboratóriumi munkahely
Építőipari és fejlesztő berendezések barkácsoláshoz
Pozícionálási és célzási alkalmazások
Optikai jelölés mérő- és szerelőrendszerekben
A csomag tartalma
1 db 520 nm-es lézermodul
Miért válassza ezt a terméket?
A kábelezés tervezéséhez specifikus elektromos és működési paraméterek állnak rendelkezésre.
Kompakt méretek megkönnyítik a mechanikai integrációt
A folyamatos üzemmód stabil vonalvetítést tesz lehetővé.
A 2,85 V DC feszültségtartományú tápegység lehetővé teszi az alacsony feszültségű rendszerekben való használatot
Műszaki, laboratóriumi és fejlesztési felhasználásra alkalmas
Telepítési és üzemeltetési utasítások
Tartsa be a megadott DC 2,85 V tápfeszültséget.
Ne lépje túl a lézerdiódára megadott áramterhelést.
A modult rögzített helyzetben szerelje fel a hőelvezetés és a vetítési irány stabilitása szempontjából.
A modul eszközbe történő telepítésekor ügyeljen a helyes polaritásra és a mechanikai védelemre.
Biztonsági figyelmeztetés
A lézersugárzás károsíthatja a látását. Ne irányítsa a sugarat a szemébe vagy fényvisszaverő felületekre.
A termék egy elektronikus alkatrész, amelyet professzionális berendezésekbe való integrációra terveztek.
A helytelen bekötés a modul károsodásához vagy túlmelegedéséhez vezethet.
Telepítés és üzemeltetés során ügyeljen a rövidzárlat és a fordított polaritás elleni védelemre.
