Description

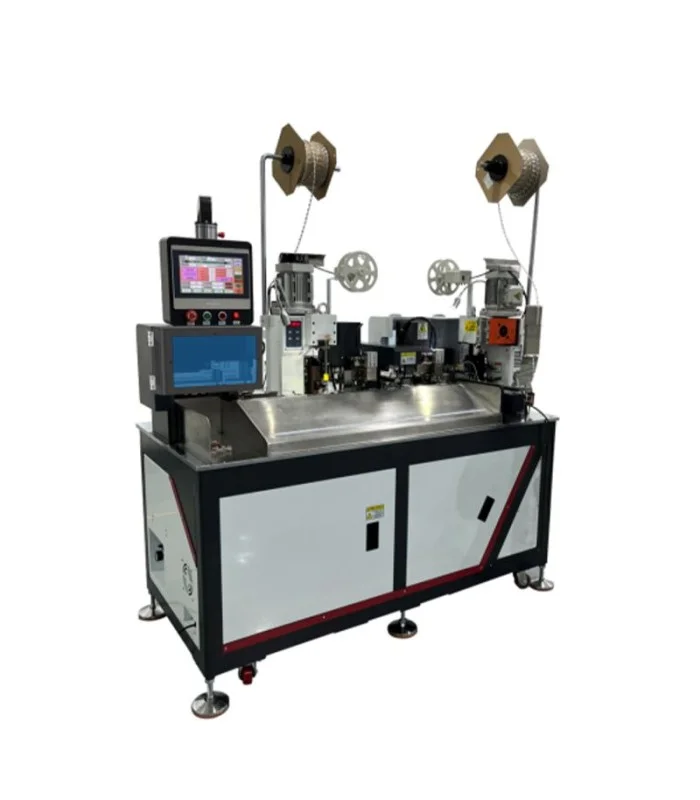

L RBEW8345 è una macchina completamente automatica che integra in un unico ciclo: taglio a misura, spelatura singola/doppia estremità, crimpatura ambo i lati e inserimento guaina su un lato con posizionamento in battuta. È pensata per cablaggi elettrici che richiedono alta produttività, qualità ripetibile e controlli di processo integrati.
Flusso di lavoro
1) Taglio a misura: lunghezze impostabili 90 – 9.999 mm; per cavi = 800 mm è previsto luso del nastro trasportatore in uscita.
2) Spelatura: singola o doppia estremità, 1 – 15 mm per lato.
3) Crimpatura doppio lato: forza di crimpatura 3,0 T, corsa 30 mm.
4) Inserimento guaina (su un lato): la macchina inserisce e porta in posizione la guaina (sheath) su una estremità e completa poi la crimpatura su ambo i lati.
Dati tecnici principali
Modello: RBEW8345
Sezione del cavo (mmq): 1,00 – 4,00 mmq
Sezione del cavo (AWG): 24 – 12 AWG
Lunghezza di taglio: 90 – 9.999 mm
Lunghezza di spelatura: 1 – 15 mm
Forza di crimpatura: 3,0 T (30 KN)
Corsa: 30 mm
Funzioni: taglio; spelatura singola/doppia; crimpatura singola/doppia; inserimento guaina su un singolo lato
Rilevamento anomalie: poca pressione dell’aria, cavo incastrato o mancanza di cavo
Controllo: touch screen
Produttività: 2.000 – 2.500 pz/h
Pressione dell’aria: 0,5 – 0,8 MPa
Tensione: AC 220 V monofase, 50/60 Hz
Peso: 500 kg
Dimensioni: 1700 × 900 × 1860 mm (L × W × H)
