Description

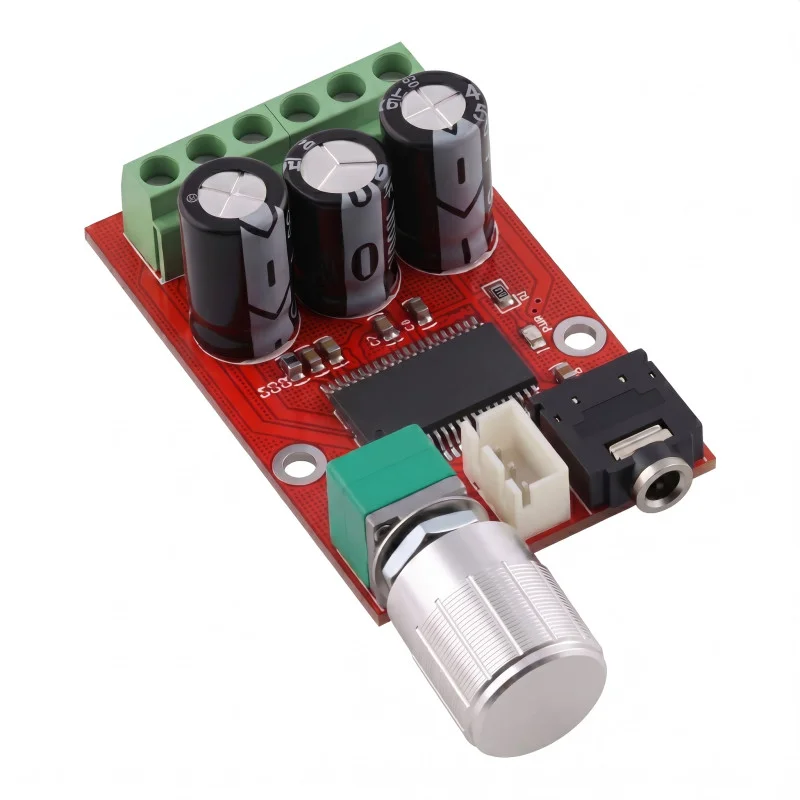

El módulo amplificador de audio compacto de dos canales XH-M145 está diseñado para amplificar señales de audio analógicas de bajo nivel para altavoces pasivos. El módulo utiliza el circuito integrado YD138-E y funciona en clase D. Está equipado con un potenciómetro giratorio para el control de volumen, un bloque de terminales de tornillo para la alimentación y las salidas a los altavoces, y un conector de entrada de audio en la placa.
Especificaciones técnicas
Modelo: XH-M145
Tipo de dispositivo: módulo amplificador de audio estéreo
Clase de funcionamiento del amplificador: D
Circuito integrado utilizado: YD138-E
Número de canales: 2
Fuente de alimentación recomendada: 12 V CC / 1,5 A
Rango de tensión de funcionamiento: CC de 9 a 14 V
Potencia de salida declarada: 2 x 8 W con carga de 8 ohmios.
Potencia de salida declarada: 2 x 12 W con carga de 4 ohmios
Dimensiones del módulo: 58 x 36 x 21 mm sin la protuberancia del potenciómetro.
Entrada de señal de audio: conector en la placa
Salidas y alimentación: bloque de bornes de tornillo
Marcas de terminales en la placa: L-OUT, +12V, GND, R-OUT
Funciones y características
Diseño estéreo para los canales izquierdo y derecho.
Un potenciómetro integrado permite el control directo del volumen en el módulo.
Placa de circuito impreso compacta con orificios de montaje para fijación mecánica.
Equipado con condensadores electrolíticos y un circuito amplificador de potencia en un solo módulo.
Según la descripción adjunta, el circuito incluye protección contra sobrecorriente, protección térmica y supresión de ruido.
Ideal para
Integrado en dispositivos de audio más pequeños.
Proyectos de altavoces autoamplificados con alimentación de CC.
Electrónica para aficionados y creación de prototipos de sistemas de audio estéreo sencillos.
Aplicaciones de audio para ordenador o multimedia con altavoces pasivos externos.
Contenido del paquete
1 módulo amplificador de audio XH-M145
1 perilla de control de potenciómetro
1 arandela
1 tuerca de fijación
¿Por qué elegir este producto?
Modelo XH-M145 claramente identificado, con el circuito amplificador YD138-E mencionado.
Amplificador estéreo de formato compacto, ideal para integrar en dispositivos más pequeños.
Fuente de alimentación de bajo voltaje CC para su uso en aplicaciones de CC comunes.
La conexión directa de la fuente de alimentación y los altavoces a los terminales facilita el cableado.
El control de volumen forma parte del módulo y no requiere un elemento de control independiente.
Instrucciones de instalación y funcionamiento
Observe la polaridad de la conexión de alimentación en los terminales de +12V y GND.
Conecte los altavoces a las salidas marcadas para los canales izquierdo y derecho.
Instale el módulo en una zona con suficiente disipación de calor.
Introduzca la señal de audio a través del conector de entrada de la placa.
Desconecte la alimentación antes de conectar o desconectar los cables.
Aviso de seguridad
Diseñado para fuentes de alimentación de CC de bajo voltaje dentro del rango especificado.
Una conexión con polaridad incorrecta o un cortocircuito en la salida pueden dañar el módulo.
Los componentes pueden calentarse durante el funcionamiento, por lo que no cubra el módulo ni lo instale sobre una superficie inflamable sin la separación adecuada.
Realice la instalación y la conexión únicamente cuando la alimentación eléctrica esté desconectada.
El producto es un módulo electrónico destinado a la instalación, no un dispositivo terminal con cubierta independiente.
