Description

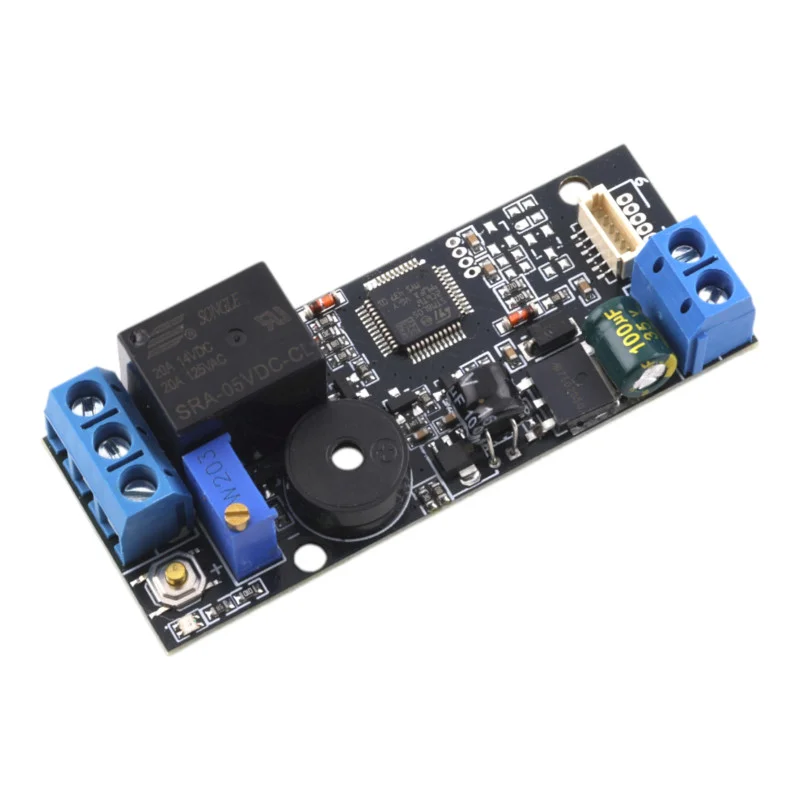

La placa de control K202 es una unidad compacta y fiable para controlar relés mediante sensores de huella dactilar. Permite una gestión sencilla de usuarios, un bajo consumo de energía y una configuración flexible de los tiempos de conmutación de los relés. Esto la hace ideal para el control seguro de cerraduras electrónicas, sistemas de control de presencia y acceso, u otros dispositivos que requieren autorización.
Especificaciones técnicas
Fuente de alimentación: DC 12 V
Salida: relé (máx. 10 A, contacto limpio sin tensión)
Capacidad de huellas dactilares: hasta 120 usuarios
Corriente en espera: 15 A
Tiempo de relé ajustable: 0,5 30 s (ajustable con potenciómetro K2)
Dimensiones del tablero: 64,4 × 25,4 mm
Conectores: MX 1.0 mm / MX 1.25 mm (6 pines para conexión del sensor de huellas dactilares)
Funciones y características
Posibilidad de registrar huellas de administrador y usuario
Relé con tiempo de conmutación ajustable
Admite hasta 120 huellas dactilares únicas
Consumo de energía en modo de espera muy bajo
Fácil integración en sistemas de acceso
Instrucciones detalladas de uso
1. Registrar una huella: Pulse brevemente el botón SET (K1) . El LED azul parpadeará rápidamente: el sistema está en modo de registro. Coloque el dedo sobre el sensor. Tras la señal musical, la huella se guardará. Si desea añadir más huellas, añádalas una a una hasta que el LED se active. Si no va a añadir más, espere unos segundos; el sistema volverá al modo de espera.
2. Uso de huellas dactilares almacenadas: Coloque el dedo registrado sobre el sensor. El relé se cerrará y permanecerá activo durante el tiempo establecido en el potenciómetro K2.
3. Ajuste del tiempo de conmutación del relé: Gire el potenciómetro K2 y ajuste el tiempo de conmutación del relé entre 0,5 y 30 segundos. El relé funciona como un contacto de conmutación (sin salida de tensión).
4. Restablecimiento de fábrica: Mantenga pulsado el botón SET hasta oír un tono largo y una melodía. Se borrarán todas las huellas dactilares y la pizarra volverá a su estado predeterminado. Se puede usar cualquier dedo con la configuración de fábrica.
5. Indicadores de estado: En modo de espera, todos los LED están apagados. Durante el funcionamiento (registro, verificación), los LED se encienden o parpadean según la actividad actual.
Comentario
De fábrica, el sistema es “abierto”: se puede usar cualquier dedo. Tras el registro, siempre es necesario usar las huellas dactilares guardadas.
Un relé es un contacto de conmutación puro: no emite voltaje, solo conmuta o abre el circuito conectado.
Durante la instalación, asegúrese de que la polaridad de alimentación sea correcta y de que la conexión de la salida del relé sea segura.
