Description

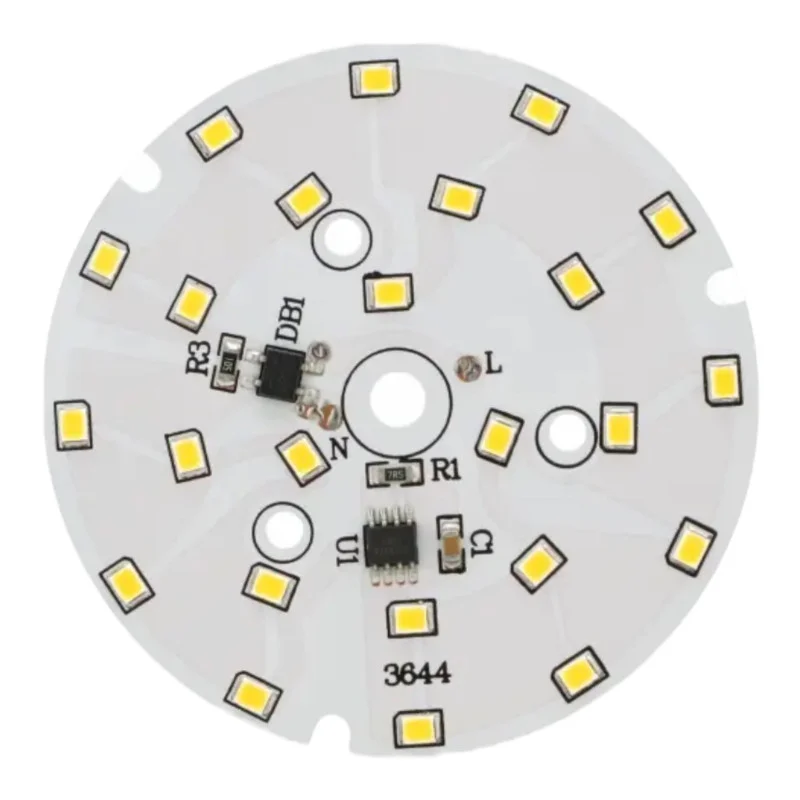

Módulo LED redondo para uso directo en luminarias conectadas a la red eléctrica. Gracias a su diámetro compacto de 74 mm, es ideal para la reparación y producción de luminarias que requieren una integración sencilla de la placa de circuito impreso LED y un amplio ángulo de haz.
Especificaciones técnicas
Código: AM9702
Consumo de energía: 12 W
Fuente de alimentación: 170-275 V CA
Tipo de LED: SMD 2835
Número de LED: 24
Diámetro exterior: 74 mm
Ángulo del haz: 120130°
Intensidad luminosa: 9601080 lm
Color de la luz (variantes): blanco cálido (30003500 K), blanco frío (60006500 K)
Funciones y características
Módulo LED en placa de circuito impreso para montaje en luminarias
Amplio ángulo de haz adecuado para iluminación de área y difusa.
Posibilidad de elegir la temperatura de color según la variante del producto.
Importante: el módulo no contiene cables ni bloque de terminales; los cables deben soldarse directamente a la placa de circuito impreso del módulo LED
Ideal para
Reparaciones y revisión de luminarias alimentadas por red eléctrica
Lámparas empotrables y de techo con espacio limitado (Ø74 mm)
Luminarias técnicas, iluminación de talleres y servicios públicos
Producción de prototipos y luminarias personalizadas
Contenido del paquete
1× Módulo LED redondo Ø74 mm
¿Por qué elegir este producto?
Parámetros eléctricos definidos para la alimentación de red en el rango de 170275 V CA
Tamaño compacto y montaje SMD 2835 estándar para aplicaciones de iluminación comunes
Amplio ángulo de haz para una distribución uniforme de la luz
Posibilidad de elegir blanco cálido o frío según los requisitos de la aplicación.
Instrucciones de instalación y funcionamiento
Instalar el módulo sobre un sustrato mecánicamente sólido y térmicamente adecuado; al diseñar la luminaria es necesario asegurar la disipación del calor según la estructura y las condiciones de funcionamiento.
Conecte los cables soldándolos a las almohadillas designadas en la PCB; utilice cables con aislamiento apropiado para el voltaje de la red.
Antes de la instalación, comprobar las posibilidades espaciales de la luminaria (diámetro 74 mm) y evitar el contacto del módulo con partes conductoras sin aislamiento.
Después de la instalación, compruebe la fijación mecánica, el aislamiento y el funcionamiento antes de ponerlo en funcionamiento permanente.
Aviso de seguridad
El producto está diseñado para conectarse a la red eléctrica; funciona con tensiones peligrosas en el rango de 170 a 275 V CA. Una manipulación inadecuada puede provocar descargas eléctricas, quemaduras o incendios.
Realice todos los trabajos de cableado e instalación únicamente con la fuente de alimentación desconectada y después de verificar que el dispositivo esté desenergizado.
La instalación y el mantenimiento deben ser realizados por una persona calificada con conocimientos en trabajo con equipos eléctricos de bajo voltaje.
No encender el módulo fuera de la luminaria o sin protección mecánica adecuada, es necesario evitar tocar partes activas y puntos de soldadura.
El módulo no contiene cables ni bloque de terminales; una soldadura inadecuada o un aislamiento insuficiente de las conexiones pueden provocar un cortocircuito, sobrecalentamiento o una descarga eléctrica.
Asegúrese de que haya distancias de aislamiento suficientes y alivio mecánico de los cables conectados para evitar que se aflojen las uniones soldadas.
No opere el módulo en entornos con alta humedad o en lugares donde pueda producirse condensación, a menos que el diseño de la luminaria proporcione la protección adecuada.
No cubra el módulo con materiales de aislamiento térmico ni restrinja la disipación de calor; una temperatura excesiva puede provocar una reducción de la vida útil o una falla.
Si hay algún daño en la placa, los LED o los cables, no utilice más el módulo y retírelo del servicio.
