Description
El módulo LED redondo está diseñado como fuente de luz para luminarias y renovaciones de luminarias que requieren una placa de circuito impreso circular compacta y alimentación directa de CA. El módulo está disponible en blanco cálido (30003500K) y blanco frío (60006500K).
Especificaciones técnicas
Código: AM6592
Tipo de LED: SMD 2835
Número de LED: 48
Potencia nominal: 18W
Fuente de alimentación: 170-275 V CA
Diámetro exterior: 120 mm
Ángulo del haz: 120130°
Flujo luminoso: 14401620 lm
Color de la luz (combinación): blanco cálido (30003500K) o blanco frío (60006500K)
Funciones y características
Alimentación directa desde la red eléctrica de CA en un amplio rango de 170 a 275 V CA
Diseño circular para integración en luminarias de techo y pared.
Amplio ángulo de haz para una iluminación uniforme
Conjunto SMD 2835 para diseño de módulos compactos
Importante: el módulo no contiene cables ni bloque de terminales, los cables deben soldarse directamente a la placa de circuito impreso del módulo LED
Ideal para
Reparación y revisión de luminarias con módulo LED circular
Lámparas de techo y de pared para interiores
Luminarias técnicas y diseñadas específicamente para que requieran alimentación de CA
Luminarias y prototipos personalizados
Contenido del paquete

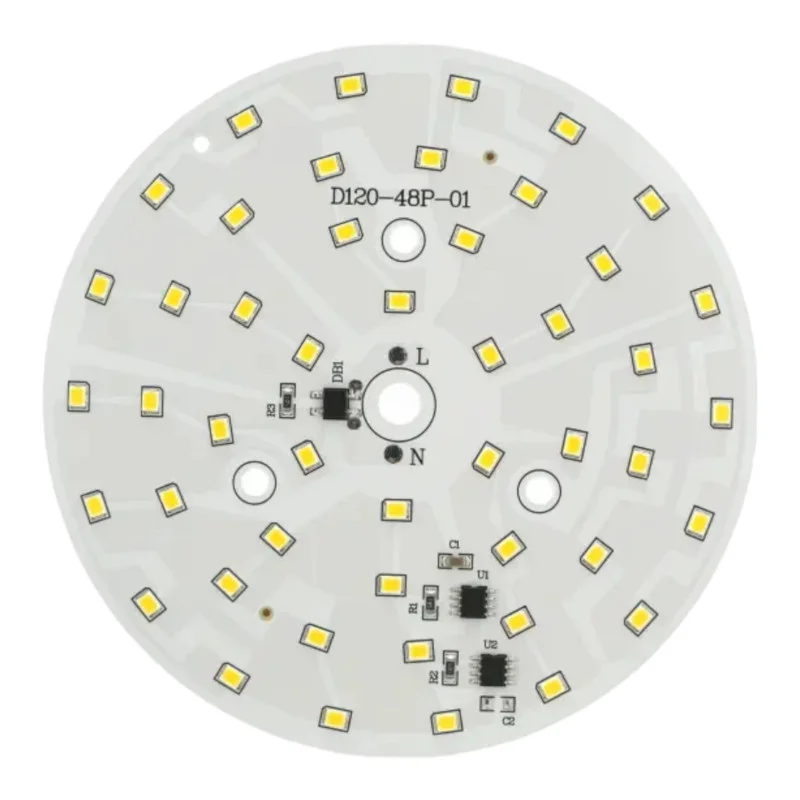

1x módulo LED (PCB) Ø120 mm
Sin cables y sin bloque de terminales
¿Por qué elegir este producto?
Parámetros definidos para potencia, rango de potencia y flujo luminoso
Posibilidad de elegir el color de la luz según la aplicación.
Formato circular compacto adecuado para diseños de luminarias comunes.
Amplio ángulo de haz para iluminación de áreas
Instrucciones de instalación y funcionamiento
Instalar en una luminaria o conjunto que garantice la fijación mecánica del módulo y la protección contra el contacto con partes activas.
Suelde los cables directamente a las almohadillas de soldadura del módulo; utilice cables con resistencia a la temperatura y sección transversal adecuadas según la carga de corriente.
Al soldar, minimice el tiempo de calentamiento de las almohadillas de soldadura y evite el sobrecalentamiento de los LED y la PCB.
Asegúrese de que la disipación del calor coincida con el diseño de la luminaria; el funcionamiento sin una refrigeración adecuada puede acortar la vida útil y provocar fallas.
Antes de la puesta en servicio, comprobar la calidad de las uniones soldadas, la fijación mecánica y el aislamiento eléctrico.
Aviso de seguridad
El módulo está diseñado para funcionar con la red eléctrica y funciona con una tensión peligrosa de 170275 V CA. Una manipulación inadecuada puede provocar descargas eléctricas, quemaduras o incendios.
La instalación y el mantenimiento sólo pueden ser realizados por una persona cualificada con conocimientos de trabajo con equipos eléctricos y de conformidad con las normas y reglamentaciones aplicables.
Antes de cualquier manipulación, desconecte siempre el dispositivo de la fuente de alimentación y verifique que no tenga tensión. No basta con apagarlo, es necesario asegurarse de que esté desconectado de la red eléctrica.
El módulo no contiene cables ni bloque de terminales; la conexión se realiza mediante soldadura. Unas conexiones soldadas insuficientes, cables sueltos o un aislamiento inadecuado pueden provocar sobrecalentamiento, cortocircuito y, consecuentemente, daños o incendios.
Tras la conexión, todas las piezas activas y las conexiones soldadas deben cubrirse y asegurarse de forma segura contra el contacto. El módulo no debe operarse en un lugar de libre acceso.
Mantenga distancias de aislamiento suficientes y utilice materiales de aislamiento adecuados que sean resistentes a las temperaturas generadas durante el funcionamiento.
No lo utilice en entornos con alta humedad o donde pueda producirse condensación, a menos que el módulo sea parte de una luminaria adecuadamente cubierta.
Asegúrese de que la refrigeración sea adecuada. El sobrecalentamiento puede provocar la degradación del LED, cambios en los parámetros, fallos y un mayor riesgo de daños a los materiales circundantes.
No utilice el módulo si hay algún daño en la PCB, los LED, las almohadillas de soldadura o signos de sobrecalentamiento.
