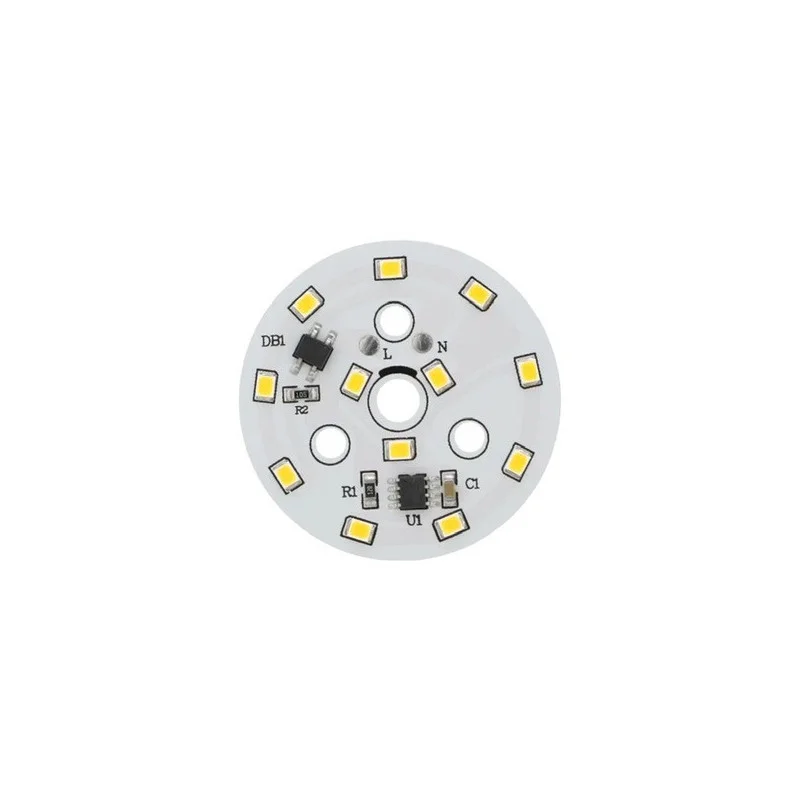

Módulo LED redondo para alimentación directa de 220-240 V CA. Diseñado para la reparación y producción de luminarias que requieren una unidad de luz compacta con circuito impreso y un amplio ángulo de haz. El módulo está disponible en variantes de temperatura de color: blanco cálido y blanco frío.
Especificaciones técnicas
Consumo de energía: 7 W
Alimentación: 220-240 V CA
Tipo de LED: SMD 2835
Número de LED: 12
Diámetro exterior del módulo: 50 mm
Ángulo del haz: 120130°
Flujo luminoso: 530600 lm
Vida útil: 10.000 horas
Opciones de color de luz: blanco cálido (30003500 K), blanco frío (60006500 K)
Funciones y características
Diseño circular compacto adecuado para integración en luminarias con espacio limitado.
Alimentación directa desde red eléctrica de 220240 V CA sin fuente de CC externa
Amplio ángulo de haz adecuado para iluminación de áreas.
Conjunto de LED SMD 2835 para aplicaciones de iluminación general
Ideal para
Reparación y revisión de luminarias LED de red
Producción de luminarias sencillas con alimentación directa de la red eléctrica.
Lámparas de techo y de pared con módulo de luz circular
Iluminación técnica y funcional en el interior
Contenido del paquete
1× Módulo LED redondo Ø50 mm
Los cables y bloques de terminales no están incluidos en el paquete.
¿Por qué elegir este producto?
Parámetros claramente definidos para el diseño y reemplazo de módulos de iluminación
Posibilidad de seleccionar la temperatura de color según los requisitos de la aplicación.
Tipo LED estándar (SMD 2835) y tamaño compacto Ø50 mm
Solución adecuada para uso en servicios y producción de piezas de luminarias.
Instrucciones de instalación y funcionamiento
El módulo no contiene cables ni bloque de terminales; los cables conductores deben soldarse directamente a la placa de circuito impreso del módulo LED.
Antes de soldar, verificar la polaridad/marcado de los puntos de conexión en la placa y utilizar cables con aislamiento adecuado para la tensión de red.
Instalar el módulo sobre un sustrato adecuado en cuanto a disipación de calor; al diseñar la luminaria, asegurar un aislamiento térmico y una ventilación suficientes según la estructura.
Después de la instalación, verifique la fijación mecánica, el aislamiento eléctrico y el alivio de tensión de los cables de alimentación.
Opere únicamente en una luminaria cerrada o en una estructura que evite el contacto accidental con partes activas.
Aviso de seguridad
El módulo está diseñado para una fuente de alimentación de 220240 V CA; se trata de una tensión de red peligrosa con riesgo de descarga eléctrica, quemaduras o incendio.
Realice la instalación y el servicio únicamente con la energía desconectada y después de verificar que no haya voltaje presente en los cables.
Recomendamos que la instalación y conexión sean confiadas a una persona con cualificación eléctrica adecuada y conocimientos de trabajo con tensión de red.
No opere el módulo fuera de la luminaria sin protección contra el contacto; puede haber partes activas en la placa.
Utilice herramientas y procedimientos adecuados al soldar; una soldadura inadecuada puede provocar sobrecalentamiento de las conexiones, cortocircuitos o cables sueltos.
Asegúrese de que haya distancias de aislamiento suficientes, alivio mecánico de los cables y protección contra vibraciones; un cable suelto puede provocar un cortocircuito o lesiones.
No instale el módulo en un entorno con agua o alta humedad a menos que toda la estructura de la luminaria esté diseñada para las condiciones dadas.
No cubra el módulo con materiales de aislamiento térmico ni restrinja la disipación de calor; la temperatura excesiva acorta la vida útil y aumenta el riesgo de falla.
Si la placa, el LED o las conexiones de alimentación están dañados, no utilice más el módulo y retírelo del servicio.
