Description

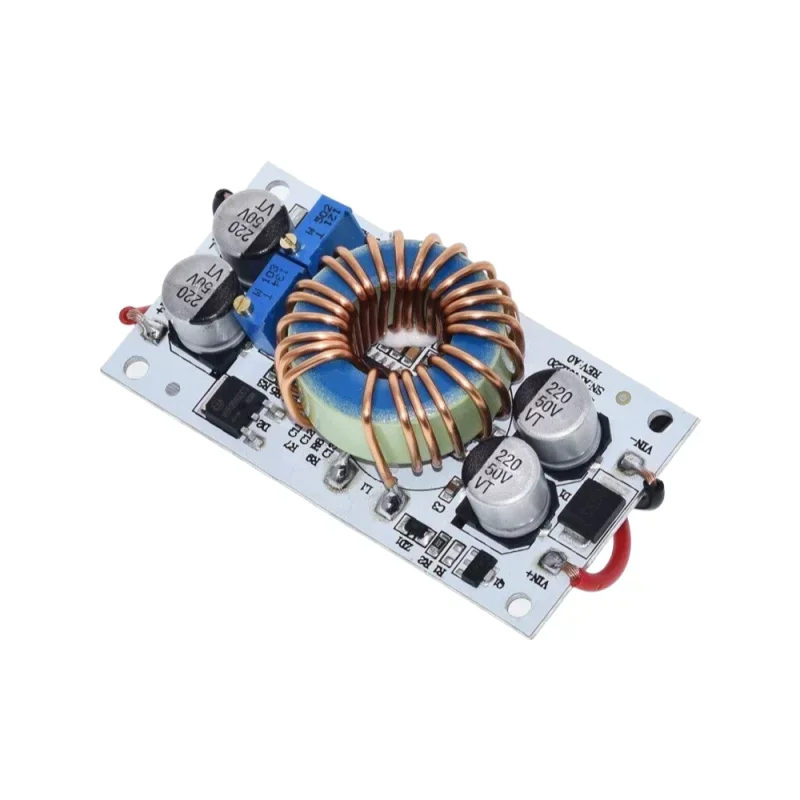

Neizolovaný DC/DC menič typu boost (step-up) na zvýšenie a stabilizáciu jednosmerného napätia v aplikáciách s premenlivým vstupom. Výstupné napätie je plynule nastaviteľné pomocou trimra, modul je určený pre vstavanie do zariadenia a napájanie z DC zdrojov (napr. batérie, napájacie vetvy, priemyselné DC rozvody).
Technické špecifikácie
Typ meniča: boost (step-up), neizolovaný
Vstupné napätie: DC 8,548 V
Výstupné napätie: DC 1050 V, plynule nastaviteľné
Max. výstupný výkon: 250 W
Max. prúd: až 8 A (podľa vstupného/výstupného napätia a chladenia)
Pokojový prúd: cca 10 mA (uvedené pre 12 V; závisí od nastavenia výstupu)
Spínacia frekvencia: 150 kHz
Účinnosť: až 96 %
Prevádzková teplota: 40 až +85 °C
Krytie: IP20
Ochrany: nadprúdová ochrana, ochrana proti prepólovaniu vstupu, ochrana proti skratu výstupu, tepelná ochrana (tepelná poistka 100 °C)
Pripojenie: svorky pre vstup a výstup
Montáž: 4× montážny otvor pre skrutku (3 mm)
Rozmery: 70 × 36 × 13 mm
Hmotnosť: 65g
Funkcie a vlastnosti
Plynulé nastavenie výstupného napätia pomocou trimra
Vhodné pre zvýšenie napätia pri zachovaní DC napájania bez galvanického oddelenia
Integrované ochrany pre bežné poruchové stavy (nadprúd, skrat, prepólovanie)
Pre vyššie prúdy je nutné zaistiť zodpovedajúci odvod tepla (chladenie)
Ideálne pre
Napájanie zariadení vyžadujúcich vyššie DC napätie ako poskytuje zdroj (napr. 12 V na 24 V / 36 V / 48 V)
Vstavané napájacie časti v priemyselnej elektronike, automatizácii a laboratórnych zostavách
Napájanie z batériových systémov a DC rozvodov v rámci povoleného rozsahu
Obsah balenia
DC/DC menič (boost) 1 ks
Prečo zvoliť tento produkt
Široký rozsah vstupného napätia a plynulo nastaviteľné výstupné napätie
Vysoká spínacia frekvencia a účinnosť vhodná pre kompaktnú vstavbu
Integrované ochranné funkcie pre stabilnejšiu prevádzku v reálnych aplikáciách
Montážne otvory a svorky na praktickú inštaláciu do zariadenia
Pokyny na inštaláciu a prevádzku
Pred pripojením skontrolujte polaritu vstupu a výstupu a nastavte požadované výstupné napätie bez záťaže.
Pri vyššom zaťažení zaistite dostatočné chladenie; pri prekročení cca 8 A je podľa špecifikácie nutné posilniť odvod tepla.
Dimenzujte prívodné vodiče a istenie podľa očakávaného prúdu; minimalizujte úbytky napätia na vedení.
Modul je neizolovaný zem (GND) vstupu a výstupu je spoločná.
Bezpečnostné upozornenie
Výstupné napätie môže dosahovať až 50 V DC; pri inštalácii a meraní dodržujte zásady bezpečnej práce a zabráňte skratu výstupu.
Modul je určený pre zabudovanie (IP20); zaistite krytovanie proti dotyku a proti vniknutiu vodivých častíc.
Pri nesprávnom zapojení, nedostatočnom chladení alebo preťažení môže dôjsť k prehriatiu a poškodeniu zariadenia.
