Description

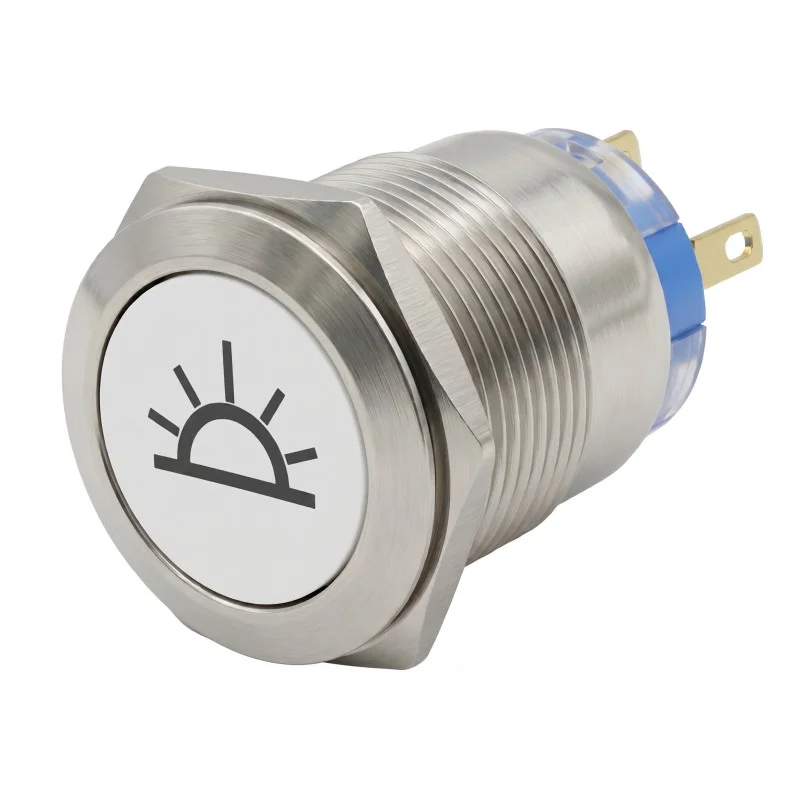

Der Metall-Drucktastenschalter AM2416 mit Arretierung ist für die Steuerung elektrischer Stromkreise und für Installationen vorgesehen, bei denen eine sichtbare rote LED-Hintergrundbeleuchtung erforderlich ist. Die Konstruktion mit Metallgehäuse und Schutzart IP65 ermöglicht den Einsatz in Bedienfeldern, Elektroinstallationsbaugruppen und der Innenbeleuchtung unter Einhaltung der angegebenen elektrischen Parameter.
Technische Spezifikationen
Produkttyp: Metall-Drucktastenschalter mit LED-Hintergrundbeleuchtung
Schaltart: mit Arretierung
Farbe der Hintergrundbeleuchtung: rot
Maximale Spannung für LED-Hintergrundbeleuchtung: 12 V
Maximale Schaltlast: 250 V / 5 A
Kontakttyp: NO, NC
Montagedurchmesser: 19 mm
Durchmesser der Frontpartie: 22 mm
Schutzart: IP65
Ausführung: silbernes Metallgehäuse
Funktionen und Eigenschaften
Der Arretiermechanismus ermöglicht die Beibehaltung des geschlossenen oder geöffneten Zustands nach dem Drücken.
Die NO- und NC-Kontakte ermöglichen den Anschluss für Schließer- und Öffnerfunktionen je nach Schaltungsentwurf.
Die rote LED-Hintergrundbeleuchtung dient zur visuellen Signalisierung oder Orientierung des Bedienelements.
Die Metallausführung ist für die Montage in Bedienfeldern und Frontplatten geeignet.
Die Schutzart IP65 bietet Schutz gegen Staub und gegen Strahlwasser bei korrekter Montage.
Ideal für
Bedienfelder elektrischer Geräte.
Schalten und Signalisierung in der Innenbeleuchtung.
Steuer- und Hilfsstromkreise mit Anforderung an einen Schalter mit Arretierung.
Panelinstallationen, bei denen ein Metalltaster mit Hintergrundbeleuchtung erforderlich ist.
Verpackungsinhalt
1x Metallschalter mit roter Hintergrundbeleuchtung
Warum dieses Produkt wählen
Das Produkt kombiniert arretierendes Schalten, LED-Hintergrundbeleuchtung und sowohl NO- als auch NC-Kontakte in einem Paneelelement.
Die angegebenen Parameter ermöglichen den Einsatz in elektrischen Stromkreisen mit einem klar definierten Limit der Schaltlast.
Der Montagedurchmesser von 19 mm und der Frontdurchmesser von 22 mm erleichtern die Integration in Panelanwendungen, die diesen Abmessungen entsprechen.
Die Schutzart IP65 ist für Umgebungen geeignet, in denen ein erhöhter Schutz der Frontpartie des Schalters erforderlich ist.
Installations- und Betriebsanweisungen
Überprüfen Sie vor der Montage die Übereinstimmung der Schaltung der NO- und NC-Kontakte mit der gewünschten Funktion des gesteuerten Stromkreises.
Schließen Sie die LED-Hintergrundbeleuchtung nur an eine Spannung an, die 12 V nicht überschreitet.
Die Schaltlast darf den Wert von 250 V / 5 A nicht überschreiten.
Zur Erhaltung der Schutzart IP65 muss der Schalter in ein geeignet vorbereitetes Panel eingesetzt und ordnungsgemäß festgezogen werden.
Sicherheitshinweise
Bei Verwendung in Wechselstromnetzen mit einer Spannung von bis zu 250 V besteht die Gefahr eines Stromschlags.
Die Montage in Stromkreise mit Netzspannung darf nur von einer Person mit entsprechender elektrotechnischer Qualifikation durchgeführt werden.
Vor Installation, Anschluss oder Wartung muss der Stromkreis von der Stromversorgung getrennt werden.
Ein falscher Anschluss der Kontakte oder der LED-Hintergrundbeleuchtung kann einen Kurzschluss, Überhitzung oder eine Beschädigung des Schalters verursachen.
Verwenden Sie das Produkt nicht außerhalb der angegebenen elektrischen Grenzwerte.
