Description

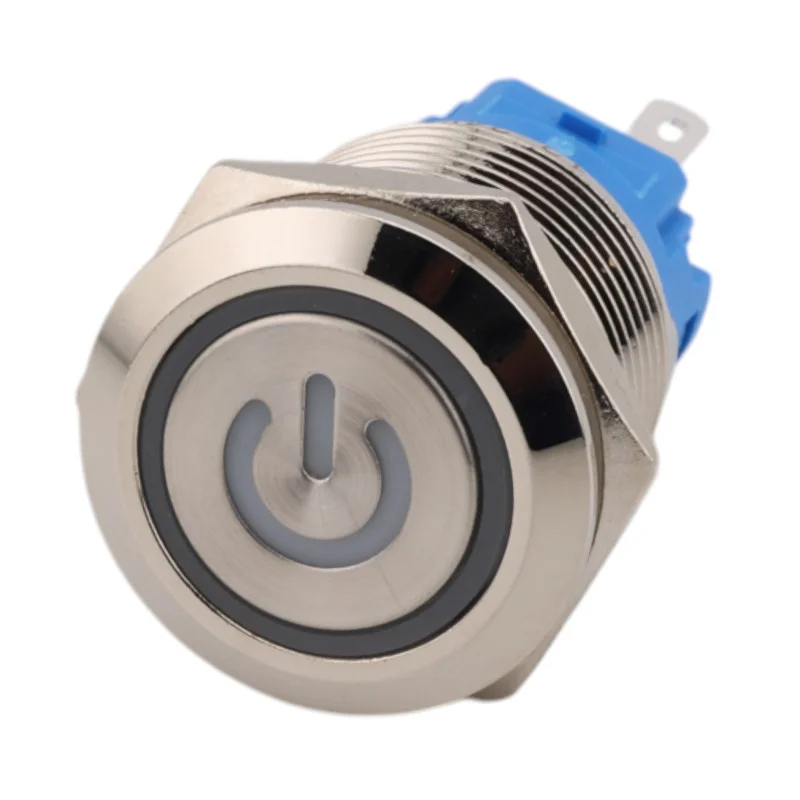

Metallener Drucktaster für die Schalttafelmontage mit flachem Kopf und integrierter LED-Ringanzeige. Er eignet sich für Anwendungen, die eine mechanisch robuste Konstruktion, eine klare Statusanzeige und die Standardmontage in einer 19-mm-Bohrung erfordern. Der Schalter ist schwarz und mit einem Ein/Aus-Piktogramm versehen. Anschlusskabel sind nicht im Lieferumfang enthalten.
Technische Spezifikationen
Typ: Metall-Druckknopfschalter (Panel)
Modellnummer: HY-NY-19
Farbe: Silber
Festnahme: nein
Befestigungsloch: 19 mm
Gewinde: M19x1
Kontakt: 1NO1NC
Maximalstrom: 4 A
Maximale Spannung: 265 V
Schutzart: IP65
Anzeige: LED-Ring (Ring-LED) + Piktogramm
LED-Farbvarianten (je nach Ausführung): Weiß, Gelb, Rot, Blau, Grün
LED-Spannung (je nach Ausführung): 36 V, 1224 V oder 110220 V
Kontaktmaterial: Silberkontakte
Gehäusematerial: Metallgehäuse, vernickelte Ummantelung (Kupfer)
Basis: selbstverlöschendes Design
Betriebstemperatur: -25 °C bis +80 °C
Anschluss: Klemmen ohne Drähte
Markierung auf der Stirn: EIN/AUS-Piktogramm
Funktionen und Merkmale
Flacher Kopf mit Leuchtring zur deutlichen Anzeige
Metallkonstruktion, geeignet für mechanisch beanspruchte Installationen
Montage auf der Frontplatte mit Mutter, Standardgröße 19 mm
1NO1NC-Kontaktkombination für flexible Verdrahtung
Schutzart IP65 für den Einsatz in staubigen Umgebungen und bei Wasserspritzern
Ideal für
Bedienfelder für Maschinen und Anlagen
Industrieschränke und -gehäuse
Leistungs- und Funktionssteuerung mit Statusanzeige erforderlich
Automatisierung, Werkstattvorrichtungen und Prüfstände
Packungsinhalt
1x Bedienfeldknopf HY-NY-19 (ohne Anschlusskabel)
Warum sollten Sie sich für dieses Produkt entscheiden?
Standardmäßige 19-mm-Montage und M19x1-Gewinde für gängige Panelanwendungen
Integrierte LED-Anzeige in einem Ring, wählbare Spannung und LED-Farboptionen je nach Design
Robustes Metallgehäuse und IP65-Schutz für anspruchsvollere Betriebsbedingungen
1NO1NC-Kontaktkombination für universellen Einsatz in Steuerschaltungen
Installations- und Bedienungsanleitung
Vor der Installation prüfen Sie, ob der Lochdurchmesser 19 mm beträgt und ausreichend Platz für das Schaltergehäuse und die Anschlüsse vorhanden ist.
Ziehen Sie die Mutter angemessen fest, um Beschädigungen an der Platte oder am Gewinde zu vermeiden.
Vor dem Anschließen prüfen Sie bitte die erforderliche LED-Spannung und die korrekte Zuordnung der NO/NC-Anschlüsse anhand der Markierung auf dem Schaltergehäuse.
Sicherheitshinweis
Bei Arbeiten mit Spannungen von 220250 V Wechselstrom oder über 60 V Gleichstrom besteht Stromschlaggefahr. Installation und Wartung dürfen nur bei abgeschalteter Stromversorgung und von einer qualifizierten Fachkraft durchgeführt werden.
Beachten Sie die Isolationsabstände, Sicherungen und Anforderungen der relevanten Normen für die jeweilige Anwendung.
Schaltplan
