Description

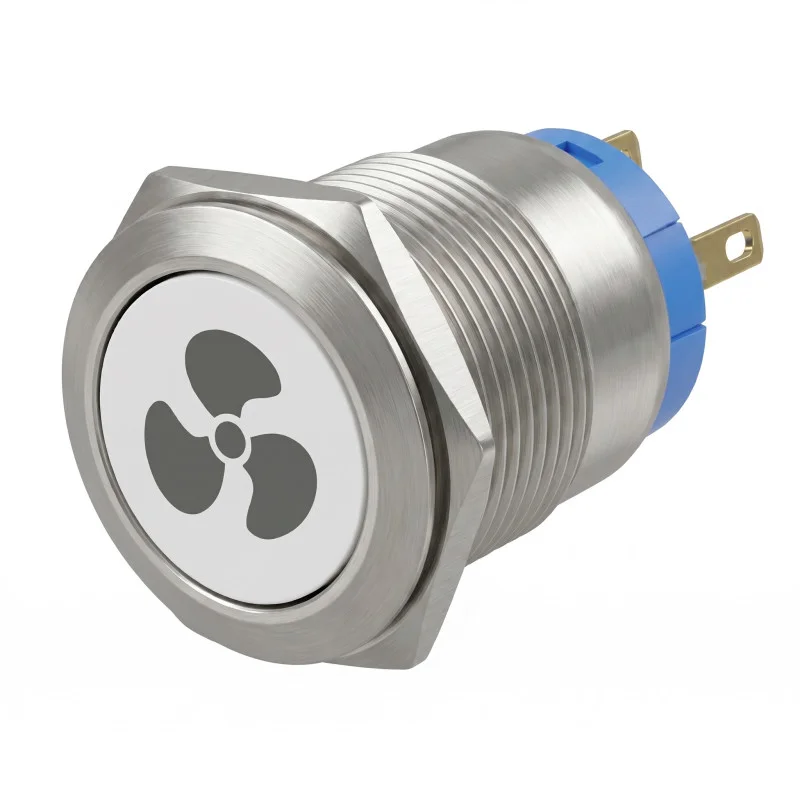

Panelströmbrytare i metall med röd LED-bakgrundsbelysning och fläktsymbol är avsedd för styrning av elektriska kretsar i paneler, elcentraler, kontrollskåp och egna elinstallationer. Konstruktionen med hålmontering möjliggör en fast montering i frontpanelen och tydlig märkning av den styrda funktionen.
Tekniska specifikationer
Produkttyp: panelströmbrytare i metall
Färg på höljet: silver
Bakgrundsbelysning: röd LED
Symbol på knappen: fläkt
Strömbrytarens diameter: 22 mm
Monteringsdiameter: 19 mm
Kapslingsklass: IP65
Maximal spänning för LED-bakgrundsbelysning: 12 V
Maximal brytspänning och ström: 250 V / 5 A
Kontakttyp: NO, NC
Brytning: med låsfunktion
Mått: 2,2 cm x 2,2 cm x 3,9 cm
Funktioner och egenskaper
Strömbrytaren kombinerar mekanisk styrning av den elektriska kretsen och visuell signalering med hjälp av röd LED-bakgrundsbelysning.
NO- och NC-kontakter möjliggör anslutning som ett slutande eller brytande element enligt kraven för den specifika applikationen.
Låsfunktionen håller strömbrytaren i den valda positionen efter tryckning.
Metallutförandet är lämpligt för panelmontering i styrelement och utrustningshöljen.
Kapslingsklass IP65 ger skydd mot damm och spolande vatten vid korrekt montering i en lämplig panel.
Fläktsymbolen underlättar identifieringen av den styrda funktionen på frontpanelen.
Idealisk för
Kontrollpaneler för fläktar och ventilationssystem.
Elcentraler, kontrollskåp och tekniska paneler.
Egna elinstallationsprojekt som kräver en panelströmbrytare med bakgrundsbelysning.
Applikationer där det krävs att den styrda funktionen urskiljs med hjälp av en fläktsymbol.
Förpackningens innehåll
1x Metallströmbrytare med röd LED-bakgrundsbelysning och fläktsymbol
Varför välja denna produkt
Innehåller bakgrundsbelysning som möjliggör visuell indikering av status eller funktion beroende på anslutning.
Erbjuder NO- och NC-kontakter för bredare anslutningsmöjligheter i styrkretsar.
Panelutförandet med en monteringsdiameter på 19 mm möjliggör installation i ett förberett hål.
Kapslingsklass IP65 stöder användning i miljöer med ökade krav på skydd av styrelementet.
Fläktsymbolen minskar risken för förväxling av den styrda funktionen i panelen.
Anvisningar för installation och drift
Före installation, kontrollera överensstämmelsen hos spänningen för LED-bakgrundsbelysningen, brytspänningen, strömmen och kontakttypen med den specifika anslutningen.
Installera strömbrytaren i en panel med ett motsvarande monteringshål.
Anslut NO- och NC-kontakterna enligt den önskade funktionen för den styrda kretsen.
För att bibehålla kapslingsklass IP65 måste strömbrytaren vara korrekt placerad och åtdragen i en panel av lämplig konstruktion.
Montering i elektrisk utrustning får endast utföras av en person med motsvarande elektrotekniska kvalifikationer.
Säkerhetsvarningar
Produkten kan användas i kretsar med en brytspänning på upp till 250 V, därför finns det risk för elektriska stötar vid felaktig hantering.
Koppla alltid bort enheten från strömförsörjningen före montering, demontering eller ändring av anslutningen.
Överskrid inte den maximala brytspänningen och strömmen som anges i specifikationen.
Anslut inte LED-bakgrundsbelysningen till en högre spänning än den som anges i specifikationen.
Felaktig anslutning kan orsaka kortslutning, överhettning, skada på strömbrytaren eller skada på den anslutna enheten.
