Description

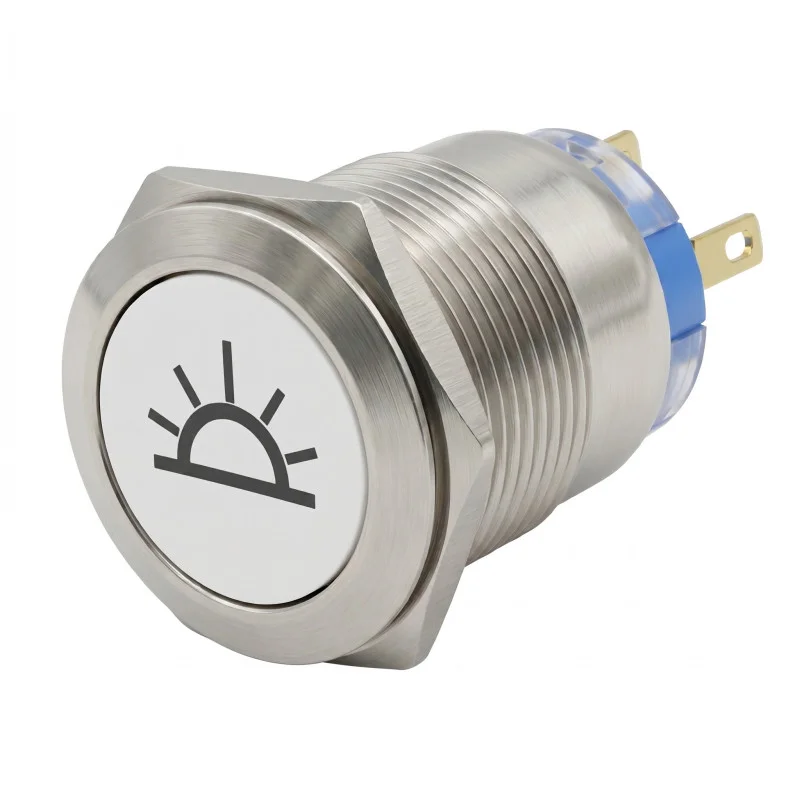

Tryckströmbrytare i metall AM2416 med låsfunktion är avsedd för styrning av elektriska kretsar och för installationer där synlig röd LED-bakgrundsbelysning krävs. Konstruktionen med metallkropp och IP65-klassning möjliggör användning i kontrollpaneler, elinstallationsenheter och interiörbelysning under förutsättning att de angivna elektriska parametrarna följs.
Tekniska specifikationer
Produkttyp: tryckströmbrytare i metall med LED-bakgrundsbelysning
Kopplingstyp: låsande
Färg på bakgrundsbelysning: röd
Maximal spänning för LED-bakgrundsbelysning: 12 V
Maximal kopplingsbelastning: 250 V / 5 A
Kontakttyp: NO, NC
Monteringsdiameter: 19 mm
Frontdiameter: 22 mm
Kapslingsklass: IP65
Utförande: silverfärgad metallkropp
Funktioner och egenskaper
Låsmekanismen gör det möjligt att behålla det slutna eller brutna tillståndet efter tryckning.
NO- och NC-kontakter möjliggör anslutning för både slutande och brytande funktion enligt kretsdesignen.
Röd LED-bakgrundsbelysning används för visuell signalering eller orientering av kontrollelementet.
Metallutförandet är lämpligt för montering i kontrollpaneler och frontplattor.
IP65-klassningen ger skydd mot damm och mot spolande vatten vid korrekt montering.
Idealisk för
Kontrollpaneler för elektrisk utrustning.
Koppling och signalering i interiörbelysning.
Styr- och hjälpkretsar med krav på låsande strömbrytare.
Panelinstallationer där en metallknapp med bakgrundsbelysning krävs.
Förpackningens innehåll
1x Metallströmbrytare med röd bakgrundsbelysning
Varför välja denna produkt
Produkten kombinerar låsande koppling, LED-bakgrundsbelysning och både NO- och NC-kontakter i ett panelelement.
De angivna parametrarna möjliggör användning i elektriska kretsar med en tydligt fastställd gräns för kopplingsbelastning.
Monteringsdiametern på 19 mm och frontdiametern på 22 mm underlättar integration i panelapplikationer som motsvarar dessa dimensioner.
IP65-klassningen är lämplig för miljöer där ökat skydd av strömbrytarens frontdel krävs.
Instruktioner för installation och drift
Före montering, verifiera att anslutningen av NO- och NC-kontakterna överensstämmer med den önskade funktionen hos den styrda kretsen.
Anslut endast LED-bakgrundsbelysningen till en spänning som inte överstiger 12 V.
Kopplingsbelastningen får inte överstiga värdet 250 V / 5 A.
För att bibehålla IP65-klassningen måste strömbrytaren monteras i en lämpligt förberedd panel och dras åt ordentligt.
Säkerhetsvarningar
Vid användning i växelströmsnät med spänning upp till 250 V finns risk för elektriska stötar.
Montering i kretsar med nätspänning får endast utföras av en person med lämplig elektroteknisk kvalifikation.
Före installation, anslutning eller underhåll måste kretsen kopplas bort från strömförsörjningen.
Felaktig anslutning av kontakter eller LED-bakgrundsbelysning kan orsaka kortslutning, överhettning eller skada på strömbrytaren.
Använd inte produkten utanför de angivna elektriska gränserna.
