Description

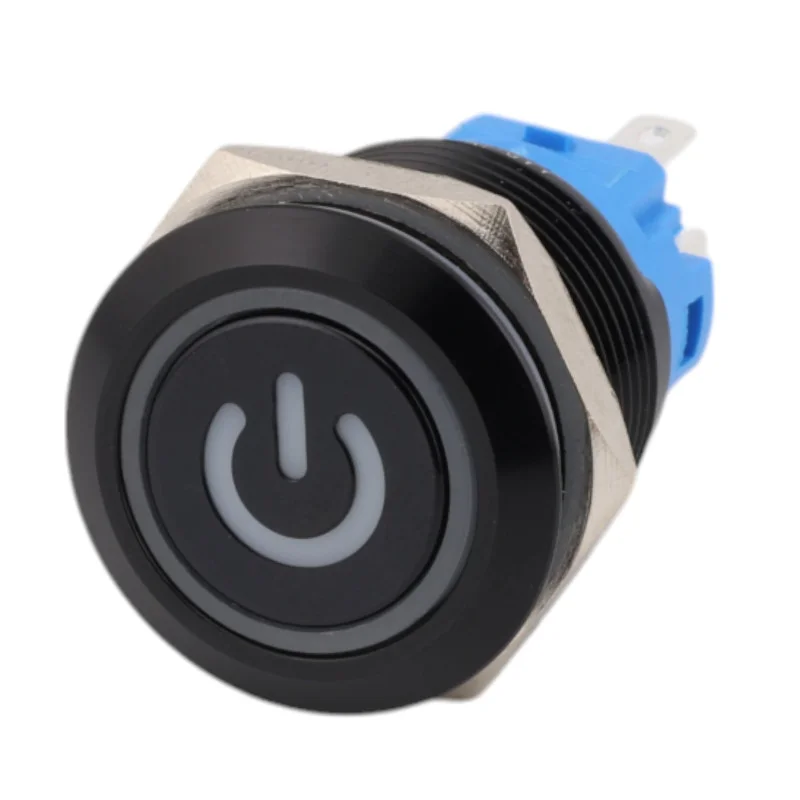

Metalna tipka za montažu na ploču s ravnom glavom i integriranom LED indikacijom u prstenu. Namijenjena je za primjene gdje je potreban mehanički otporan dizajn, jasan prikaz statusa i standardna montaža u otvor od 19 mm. Dizajn je crne boje s piktogramom UKLJUČENO/ISKLJUČENO, isporučuje se bez priključnih žica.
Tehničke specifikacije
Vrsta: metalni prekidač s tipkom (ploča)
Broj modela: HY-NY-19
Boja: crna
Uhićenje: da
Otvor za montažu: 19 mm
Navoj: M19x1
Kontakti: 1NO1NC
Maks. struja: 4 A
Maks. napon: 265 V
Razina zaštite: IP65
Indikacija: LED prsten (Ring LED) + piktogram
Varijante boja LED dioda (ovisno o dizajnu): bijela, žuta, crvena, plava, zelena
Napon LED diode (ovisno o verziji): 36 V, 1224 V ili 110220 V
Materijal kontakta: srebrni kontakti
Materijal tijela: metalno kućište, poniklani plašt (bakar)
Baza: samogasivi dizajn
Radna temperatura: -25 °C do +80 °C
Priključak: terminali bez žica
Oznaka na čelu: piktogram UKLJUČENO/ISKLJUČENO
Funkcije i značajke
Plosnata glava s osvijetljenim prstenom za jasnu indikaciju
Metalna izvedba prikladna za mehanički opterećene instalacije
Montaža na ploču s maticom, standardna veličina 19 mm
Kombinacija kontakata 1NO1NC za fleksibilno ožičenje
IP65 zaštita za upotrebu u prašnjavim okruženjima i pri prskanju vodom
Idealno za
Upravljačke ploče strojeva i opreme
Industrijski ormari i kućišta
Upravljanje snagom i funkcijama s indikacijom statusa
Automatizacija, oprema za radionice i ispitne klupe
Sadržaj paketa
1x tipka na ploči HY-NY-19 (bez spojnih žica)
Zašto odabrati ovaj proizvod?
Standardna montaža od 19 mm i navoj M19x1 za uobičajene primjene na pločama
Integrirana LED indikacija u prstenu, odabir napona i opcija boja LED dioda ovisno o dizajnu
Izdržljivo metalno kućište i IP65 zaštita za zahtjevnije radne uvjete
Kombinacija kontakata 1NO1NC za univerzalnu upotrebu u upravljačkim krugovima
Upute za instalaciju i uporabu
Prije ugradnje provjerite je li promjer rupe 19 mm i ima li dovoljno prostora za tijelo prekidača i priključke.
Pravilno zategnite maticu kako biste izbjegli oštećenje ploče ili navoja.
Prije spajanja provjerite potreban napon LED diode i ispravan raspored NO/NC priključaka prema oznakama na kućištu prekidača.
Sigurnosna obavijest
Postoji rizik od strujnog udara pri radu s naponom od 220-250 VAC ili višim od 60 VDC. Instalaciju i servisiranje treba obavljati samo kada je napajanje isključeno i to od strane kvalificirane osobe.
Pridržavajte se izolacijskih udaljenosti, osigurača i zahtjeva relevantnih normi za primjenu.
Dijagram ožičenja
