Description

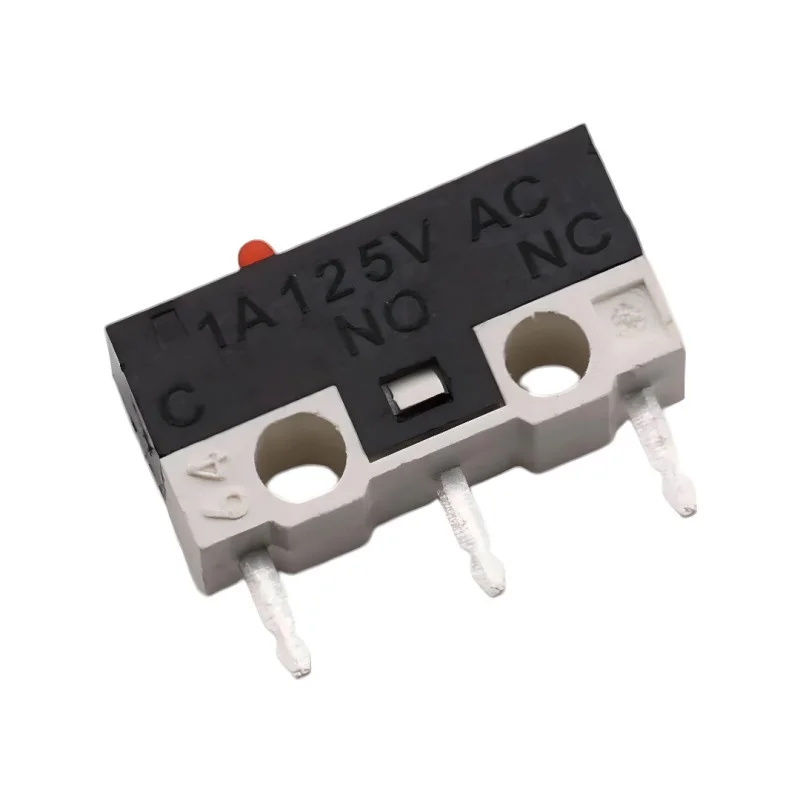

Microinterruttore compatto (a scatto rapido) per il rilevamento della posizione, finecorsa e pulsanti di comando in applicazioni a bassa potenza. L’interruttore è dotato di tre terminali per il collegamento di un contatto comune (COM) e di contatti NO/NC, che ne consentono l’utilizzo come contatto di scambio (SPDT).
Specifiche tecniche
Tipo: microinterruttore, meccanismo a pulsante/scatto
Contatti: SPDT (COM, NO, NC)
Carico nominale: 1A/125VAC
Intervallo di temperatura: da -25 a +125 °C
Resistenza di contatto: 0,03
Resistenza di isolamento: 100 M
Rigidità dielettrica: AC 1500 V (50 Hz) / 1 min
Forza di inserimento ed estrazione: da 3 a 20 N
Cavi: saldati (THT)
Materiale del contatto/terminale: rame
Certificazione: CE, RoHS
Temperatura di esercizio: da -25°C a 70°C
Protezione: IP00
Durata: 100.000 cicli di commutazione
Dimensioni del corpo: 12,9 mm (lunghezza) x 5,9 mm (larghezza) x 6,5 mm (altezza)
Funzioni e caratteristiche
Contatti a scatto per commutazione ripetibile
Possibilità di selezionare la funzione NO o NC in base alla connessione
Design compatto adatto a dispositivi con spazio limitato
Montaggio passante nel PCB (THT) con cavi saldati
Ideale per
Pulsanti e interruttori nei piccoli dispositivi elettronici
Rilevamento della posizione, finecorsa e semplice rilevamento del movimento meccanico
Riparazione e manutenzione di periferiche ed elettronica di consumo (ad esempio elementi di commutazione negli azionamenti)
Prototipi e dispositivi di sviluppo con controllo meccanico
Contenuto della confezione
1x microinterruttore YD-003
Perché scegliere questo prodotto?
Cablaggio SPDT standard (COM/NO/NC) per un utilizzo flessibile nei circuiti
Dimensioni compatte adatte al montaggio su PCB e piccoli assemblaggi
Carico nominale indicato 1A/125VAC per commutazione a bassa potenza
Istruzioni per l’installazione e l’uso
Prima di progettare il cablaggio, verificare la disposizione dei terminali COM/NO/NC in base alle marcature sul corpo dell’interruttore e alla documentazione di installazione del PCB.
Durante la saldatura, seguire le normali procedure per i componenti THT ed evitare eccessive sollecitazioni termiche sui cavi.
Per un funzionamento affidabile, accertarsi che l’elemento di comando sia correttamente posizionato sul pulsante dell’interruttore ed evitare sovraccarichi permanenti.
Avviso di sicurezza
L’interruttore può essere utilizzato in circuiti con tensione di rete (secondo la marcatura 125 V CA). Quando si lavora con dispositivi a tensione di rete, scollegare l’alimentazione e seguire i principi di sicurezza.
Rispettare le distanze di isolamento e le regole di progettazione del dispositivo; non superare il carico nominale dei contatti.
