Description

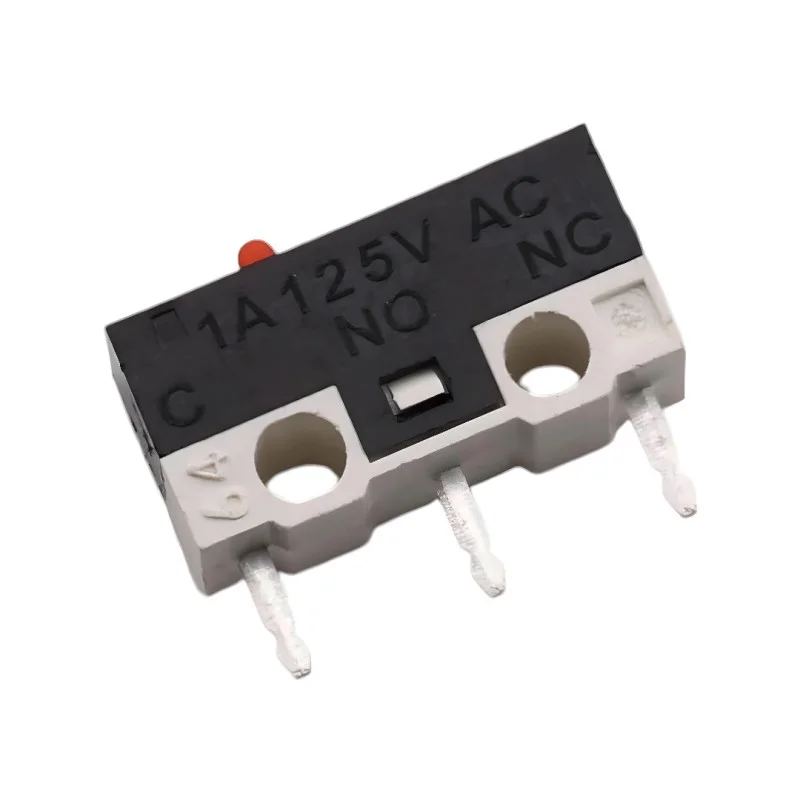

Microîntrerupător compact (cu acțiune rapidă) pentru detectarea poziției, opritoare de limită și butoane de control în aplicații de putere redusă. Întrerupătorul este echipat cu trei terminale pentru conectarea unui contact comun (COM) și a unor contacte NO/NC, ceea ce permite utilizarea acestuia ca și contact de comutare (SPDT).
Specificații tehnice
Tip: microîntrerupător, buton/mecanism cu acționare rapidă
Contacte: SPDT (COM, NO, NC)
Sarcină nominală: 1A/125VAC
Interval de temperatură: -25 până la +125 °C
Rezistență de contact: 0,03
Rezistență de izolație: 100 M
Rigiditate dielectrică: AC 1500 V (50 Hz) / 1 min
Forță de inserție și extracție: 3 până la 20 N
Conductoare: lipite (THT)
Material contact/terminal: cupru
Certificare: CE, RoHS
Temperatura de funcționare: -25°C până la 70°C
Protecție: IP00
Durată de viață: 100.000 de cicluri de comutare
Dimensiuni corp: 12,9 mm (lungime) x 5,9 mm (lățime) x 6,5 mm (înălțime)
Funcții și caracteristici
Contacte cu acțiune rapidă pentru comutare repetabilă
Posibilitatea de a selecta funcția NO sau NC în funcție de conexiune
Design compact, potrivit pentru dispozitive cu spațiu limitat
Montare prin orificiu traversant în PCB (THT) cu cabluri lipite
Ideal pentru
Butoane și comutatoare în electronicele mici
Detectarea poziției, întrerupătoare de limită și detectarea mecanică simplă a mișcării
Reparații și service pentru periferice și electronice de larg consum (de exemplu, elemente de comutare în unități de acționare)
Prototipuri și dispozitive de dezvoltare cu control mecanic
Conținutul pachetului
1x microîntrerupător YD-003
De ce să alegeți acest produs?
Cablare standard SPDT (COM/NO/NC) pentru utilizare flexibilă în circuite
Dimensiuni compacte potrivite pentru montarea pe PCB-uri și ansambluri mici
Sarcina nominală indicată este de 1A/125VAC pentru comutare de putere redusă
Instrucțiuni de instalare și utilizare
Înainte de a proiecta cablajul, verificați amplasarea bornelor COM/NO/NC conform marcajelor de pe corpul comutatorului și documentației de instalare de pe PCB.
La lipire, urmați procedurile normale pentru componentele THT și evitați solicitarea termică excesivă asupra conductorilor.
Pentru o funcționare fiabilă, asigurați așezarea mecanică corectă a elementului de control pe butonul de comutare și evitați supraîncărcarea permanentă.
Notificare de siguranță
Întrerupătorul poate fi utilizat în circuite cu tensiune de rețea (conform marcajului 125VAC). Când lucrați cu dispozitive cu tensiune de rețea, deconectați alimentarea cu energie electrică și urmați principiile manipulării în siguranță.
Respectați distanțele de izolație și regulile de proiectare ale dispozitivului; nu depășiți sarcina nominală a contactelor.
