Description

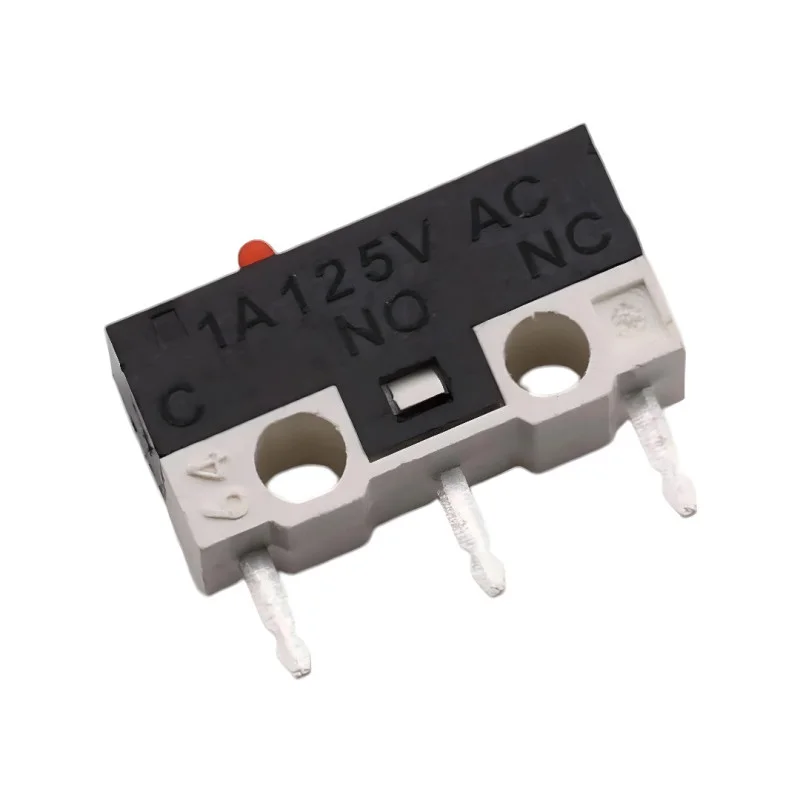

Kompakti mikrokytkin (pikatoiminen) asennon tunnistukseen, raja-asemiin ja ohjauspainikkeisiin pienitehoisissa sovelluksissa. Kytkimessä on kolme liitintä yhteisen kontaktin (COM) ja NO/NC-kontaktien kytkemistä varten, minkä ansiosta sitä voidaan käyttää vaihtokoskettimena (SPDT).
Tekniset tiedot
Tyyppi: mikrokytkin, painike/pikakytkinmekanismi
Yhteystiedot: SPDT (COM, NO, NC)
Nimelliskuorma: 1A/125VAC
Lämpötila-alue: -25 – +125 °C
Kosketusvastus: 0,03
Eristysresistanssi: 100 M
Läpilyöntilujuus: AC 1500 V (50 Hz) / 1 min
Työntö- ja poistovoima: 320 N
Johdot: juotettu (THT)
Kosketin-/liitinmateriaali: kupari
Sertifiointi: CE, RoHS
Käyttölämpötila: -25 °C – 70 °C
Suojausluokka: IP00
Elinikä: 100 000 kytkentäjaksoa
Rungon mitat: 12,9 mm (pituus) x 5,9 mm (leveys) x 6,5 mm (korkeus)
Toiminnot ja ominaisuudet
Pikakytkentäkoskettimet toistettavaa kytkentää varten
Mahdollisuus valita NO- tai NC-toiminto liitännän mukaan
Kompakti muotoilu sopii laitteille, joissa on rajoitetusti tilaa
Läpireikäasennus piirilevyyn (THT) juotetuilla johdoilla
Ihanteellinen
Pienelektroniikan painikkeet ja kytkimet
Asennon tunnistus, rajakytkimet ja yksinkertainen mekaaninen liiketunnistus
Oheislaitteiden ja kuluttajaelektroniikan korjaukset ja huollot (esim. kytkentäelementit käyttölaitteissa)
Prototyypit ja mekaanisella ohjauksella varustetut kehityslaitteet
Pakkauksen sisältö
1x mikrokytkin YD-003
Miksi valita tämä tuote?
Standardi SPDT (COM/NO/NC) -johdotus joustavaan käyttöön piireissä
Kompaktit mitat sopivat piirilevyille ja pieniin kokoonpanoihin asennettavaksi
Kuormitusluokitus 1A/125VAC pienitehoiselle kytkentälaitteelle
Asennus- ja käyttöohjeet
Ennen johdotuksen suunnittelua tarkista COM/NO/NC-liittimien sijoittelu kytkimen rungon merkintöjen ja piirilevyn asennusdokumentaation mukaisesti.
Juotettaessa on noudatettava THT-komponenttien normaaleja juotosmenetelmiä ja vältettävä johtojen liiallista lämpörasitusta.
Luotettavan toiminnan varmistamiseksi varmista, että ohjauselementti on mekaanisesti oikein kiinni kytkimessä ja että jatkuvaa ylikuormitusta ei synny.
Turvallisuushuomautus
Kytkintä voidaan käyttää verkkojännitteisissä piireissä (merkinnän 125 VAC mukaisesti). Verkkojännitteisten laitteiden kanssa työskennellessä on irrotettava virtalähde ja noudatettava turvallisen käsittelyn periaatteita.
Noudata laitteen eristysvälejä ja suunnittelusääntöjä; älä ylitä koskettimien nimelliskuormitusta.
