Description

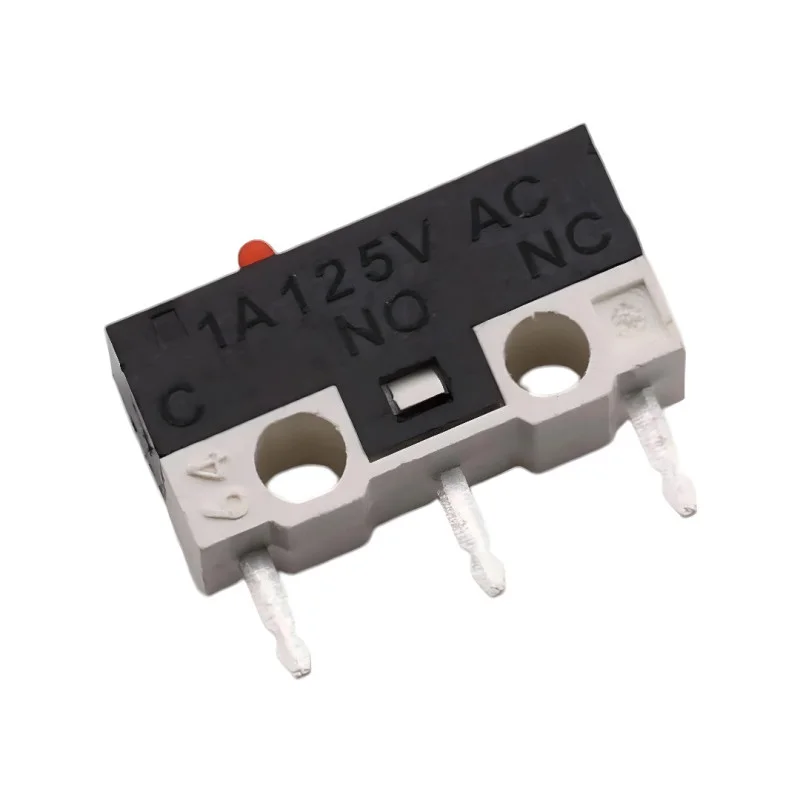

Kompaktný mikrospínač (snap-action) na detekciu polohy, koncové dorazy a ovládacie tlačidlá v nízkovýkonových aplikáciách. Spínač je osadený tromi vývodmi pre zapojenie spoločného kontaktu (COM) a kontaktov NO/NC, čo umožňuje použitie ako prepínací kontakt (SPDT).
Technické špecifikácie
Typ: mikrospínač (micro switch), tlačidlový/snap-action mechanizmus
Kontakty: SPDT (COM, NO, NC)
Menovité zaťaženie: 1A / 125VAC
Teplotný rozsah: -25 až +125 °C
Kontaktný odpor: 0,03
Izolačný odpor: 100 M
Dielektrická pevnosť: AC 1500 V (50 Hz) / 1 min
Vkladacia a vyťahovacia sila: 3 až 20 N
Vývody: spájkovací (THT)
Materiál kontaktov/vývodov: meď
Certifikácia: CE, RoHS
Prevádzková teplota: -25 °C až 70 °C
Krytie: IP00
Životnosť: 100000 zopnutí
Rozmery tela: 12,9 mm (dĺžka) x 5,9 mm (šírka) x 6,5 mm (výška)
Funkcie a vlastnosti
Rýchle prepnutie kontaktov (snap-action) pre opakovateľné spínanie
Možnosť voľby funkcie NO alebo NC podľa zapojenia
Kompaktné prevedenie vhodné pre zariadenia s obmedzeným priestorom
Priechodná montáž do DPS (THT) so spájkovaním vývodov
Ideálne pre
Tlačidlá a spínače v drobnej elektronike
Detekciu polohy, koncové spínače a jednoduché snímanie mechanického pohybu
Opravy a servis periférií a spotrebnej elektroniky (napr. spínacie prvky v mechanikách)
Prototypy a vývojové zariadenia s mechanickým ovládaním
Obsah balenia
1x mikrospínač YD-003
Prečo zvoliť tento produkt
Štandardné zapojenie SPDT (COM/NO/NC) pre flexibilné použitie v obvodoch
Kompaktné rozmery vhodné na montáž do DPS a malých zostáv
Uvedené značenie zaťaženia 1A/125VAC pre nízkovýkonové spínanie
Pokyny na inštaláciu a prevádzku
Pred návrhom zapojenia overte rozloženie vývodov COM/NO/NC podľa značenia na tele spínača a osadzovacej dokumentácie DPS.
Pri spájkovaní dodržte bežné postupy pre THT súčiastky a zabráňte nadmernému tepelnému namáhaniu vývodov.
Pre spoľahlivú funkciu zaistite správne mechanické dosadnutie ovládacieho prvku na tlačidlo spínača a vyhnite sa trvalému preťažovaniu.
Bezpečnostné upozornenie
Spínač môže byť použitý v obvodoch so sieťovým napätím (podľa značenia 125VAC). Pri práci so zariadeniami na sieťové napätie odpojte napájanie a dodržujte zásady bezpečnej manipulácie.
Dodržte izolačné vzdialenosti a konštrukčné pravidlá zariadenia; neprekračujte menovité zaťaženie kontaktov.
