Description

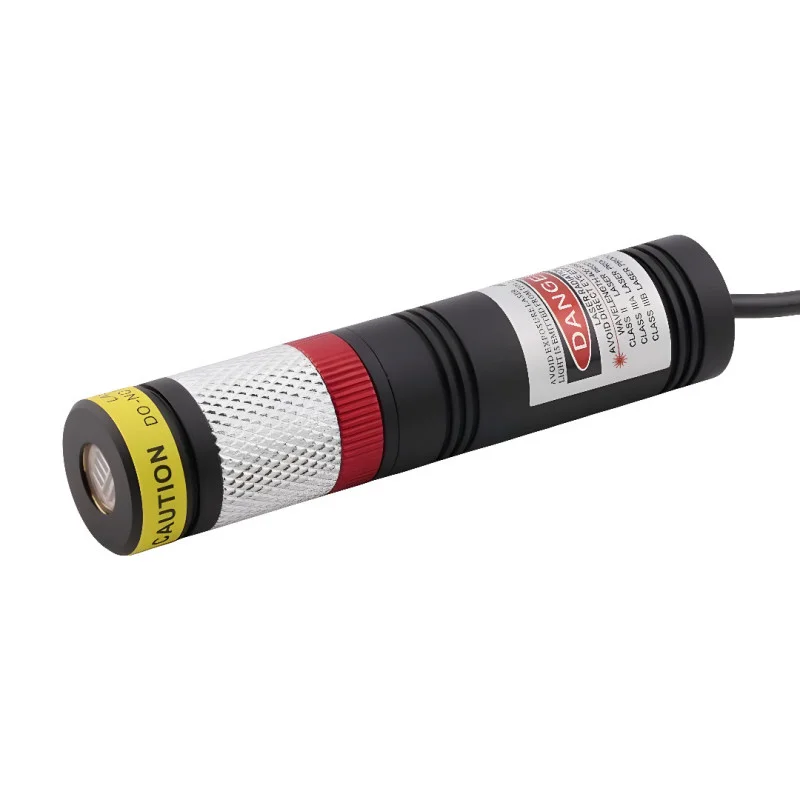

Moduł laserowy o czerwonej długości fali 660 nm przeznaczony jest do projekcji siatki punktów 10×10 (DOE) i służy głównie do pozycjonowania, celowania i kontroli położenia podczas cięcia i innych operacji przemysłowych. Konstrukcja w aluminiowej obudowie i możliwość ostrzenia pozwalają na dostosowanie projekcji do konkretnego zastosowania.
Dane techniczne
Długość fali: 660 nm (czerwony)
Kształt wiązki: DOE 10×10
Kąt wiązki: 42×42°
Moc optyczna (warianty): 50 mW, 100 mW, 150 mW, 200 mW
Rzeczywista moc wyjściowa:
50mW (3845mW)
100mW (7595mW)
150mW (100120mW)
200mW (130150mW)
Tryb pracy: CW (światło ciągłe)
Kontrola prądu: APC
Napięcie zasilania: 5 V DC
Prąd roboczy: < 500 mA
Typ złącza: DC 5,5×2,1 mm/5,5×2,5 mm
Długość kabla: 100 cm
Materiał obudowy: aluminium
Materiał optyczny: PMMA
Wymiary modułu: średnica 20 mm × długość 90 mm
Waga: 65g
Ochrona: IP67
Temperatura pracy: -10°C do +50°C
Temperatura przechowywania: -40°C do +85°C
Średni czas do awarii (MTTF):> 8000 godzin
Funkcje i cechy
Projekcja siatki 10×10 umożliwiająca szybkie pozycjonowanie wizualne
Optyka z regulacją ostrości (regulowana ostrość)
Kompaktowa obudowa aluminiowa zapewniająca lepsze odprowadzanie ciepła
Zasilacz 5 V DC do integracji z systemami maszyn i sterowania
Stopień ochrony IP67 do stosowania w bardziej wymagających warunkach pracy
Idealny dla
Pozycjonowanie podczas cięcia i znakowania w maszynach przemysłowych
Wyznaczanie punktów odniesienia i sprawdzanie położenia w przyrządach montażowych
Wizualne wskazówki w automatyzacji i liniach produkcyjnych
Zawartość opakowania
Moduł laserowy z przewodem łączącym i złączem DC
Dlaczego warto wybrać ten produkt?
Zdefiniowana projekcja siatki 10×10 przy użyciu optyki DOE
Standardowa konstrukcja mechaniczna Ø20 × 90 mm dla łatwej integracji
Zasilanie 5 V DC i gotowe zakończenie kabla DC 5,5 × 2,1 mm
Trwała konstrukcja z ochroną IP67
Instrukcja instalacji i obsługi
Należy zapewnić stabilne zasilanie prądem stałym 5 V z odpowiednim zapasem prądu dla wybranej opcji zasilania.
Zamontuj moduł w sposób zapewniający chłodzenie obudowy i stabilność mechaniczną projekcji.
Po złożeniu należy ustawić ostrość, aby uzyskać pożądany rozmiar i ostrość projekcji w odległości roboczej.
Podłącz złącze DC 5,5 × 2,1 mm po odłączeniu zasilania.
Informacja o bezpieczeństwie
To jest źródło laserowe. Nie kieruj wiązki w stronę oczu ani nie patrz na wiązkę bezpośrednią lub odbitą.
Podczas instalacji i regulacji należy stosować odpowiedni sprzęt ochronny i przestrzegać wewnętrznych przepisów bezpieczeństwa obowiązujących w miejscu pracy.
Moduł należy używać wyłącznie w określonych warunkach elektrycznych i temperaturowych.
