Description

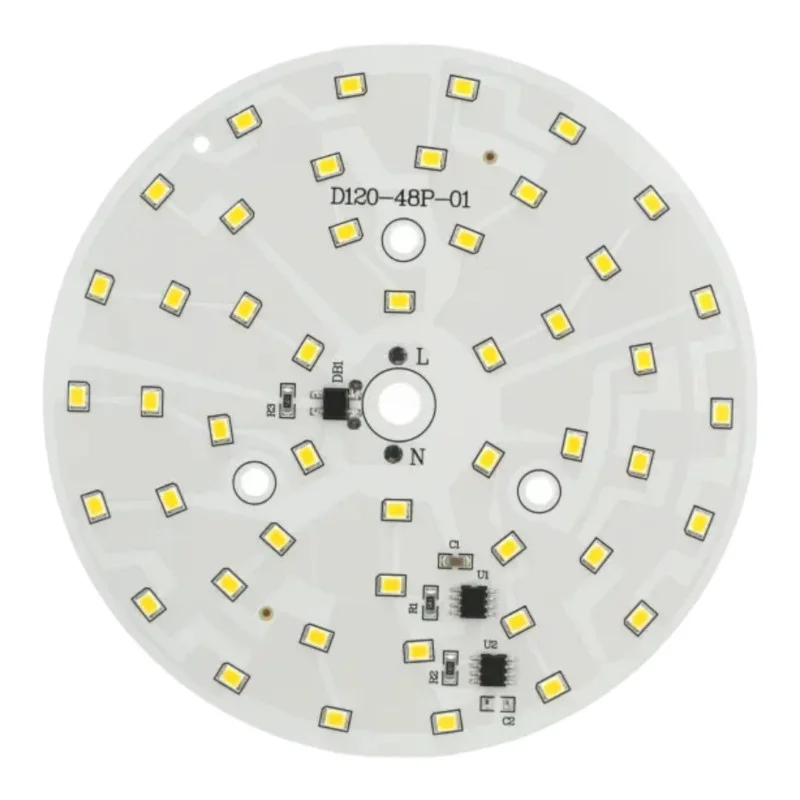

Okrągły moduł LED przeznaczony jest jako źródło światła do opraw oświetleniowych i modernizacji istniejących instalacji, gdzie wymagana jest kompaktowa, okrągła płytka drukowana i bezpośrednie zasilanie prądem przemiennym. Moduł dostępny jest w barwach światła ciepłej bieli (30003500 K) i zimnej bieli (60006500 K).
Dane techniczne
Kod: AM6592
Typ diody LED: SMD 2835
Liczba diod LED: 48
Moc znamionowa: 18 W
Zasilanie: 170-275 V AC
Średnica zewnętrzna: 120 mm
Kąt wiązki: 120130°
Strumień świetlny: 14401620 lm
Barwa światła (kombinacja): ciepła biel (30003500K) lub zimna biel (60006500K)
Funkcje i cechy
Zasilanie bezpośrednio z sieci prądu przemiennego w szerokim zakresie 170275 V AC
Okrągła konstrukcja umożliwiająca integrację z oprawami sufitowymi i ściennymi
Szeroki kąt wiązki zapewniający równomierne oświetlenie
Montaż SMD 2835 do kompaktowej konstrukcji modułu
Ważne: moduł nie zawiera przewodów ani kostki zaciskowej, przewody należy przylutować bezpośrednio do płytki drukowanej modułu LED
Idealny dla
Naprawy i remonty opraw oświetleniowych z modułem LED kołowym
Lampy sufitowe i ścienne do wnętrz
Oprawy techniczne i specjalistyczne wymagające zasilania prądem przemiennym
Niestandardowe oprawy oświetleniowe i prototypy
Zawartość opakowania
1x moduł LED (PCB) Ø120 mm
Bez przewodów i bez kostki zaciskowej
Dlaczego warto wybrać ten produkt?
Zdefiniowane parametry mocy, zakresu mocy i strumienia świetlnego
Możliwość wyboru barwy światła w zależności od zastosowania
Kompaktowy, okrągły format, odpowiedni do typowych projektów opraw oświetleniowych
Szeroki kąt wiązki do oświetlenia powierzchniowego
Instrukcja instalacji i obsługi
Zamontować w oprawie lub zespole zapewniającym mechaniczne zamocowanie modułu i ochronę przed dotknięciem części pod napięciem.
Przylutuj przewody bezpośrednio do pól lutowniczych modułu, używając przewodów o odpowiedniej odporności temperaturowej i przekroju, w zależności od obciążenia prądem.
Podczas lutowania należy zminimalizować czas nagrzewania punktów lutowniczych i zapobiegać przegrzaniu diod LED i płytki PCB.
Należy zapewnić odprowadzanie ciepła zgodnie z konstrukcją oprawy oświetleniowej; eksploatacja bez odpowiedniego chłodzenia może skrócić żywotność oprawy i spowodować jej awarię.
Przed uruchomieniem należy sprawdzić jakość połączeń lutowanych, zamocowań mechanicznych i izolacji elektrycznej.
Informacja o bezpieczeństwie
Moduł jest przeznaczony do zasilania sieciowego i działa pod niebezpiecznym napięciem 170275 V AC. Niewłaściwe obchodzenie się z nim może spowodować porażenie prądem, oparzenia lub pożar.
Prace instalacyjne i serwisowe może wykonywać wyłącznie osoba wykwalifikowana, posiadająca wiedzę na temat pracy z urządzeniami elektrycznymi, zgodnie z obowiązującymi normami i przepisami.
Przed jakąkolwiek manipulacją zawsze odłącz urządzenie od zasilania i upewnij się, że nie ma w nim napięcia. Samo wyłączenie urządzenia wyłącznikiem zasilania nie wystarczy, konieczne jest zapewnienie odłączenia od sieci.
Moduł nie zawiera żadnych przewodów ani listwy zaciskowej; połączenie jest wykonywane poprzez lutowanie. Niedostatecznie wykonane połączenia lutowane, luźne przewody lub nieodpowiednia izolacja mogą spowodować przegrzanie, zwarcie, a w konsekwencji uszkodzenie lub pożar.
Po podłączeniu wszystkie części pod napięciem i połączenia lutowane muszą być solidnie osłonięte i zabezpieczone przed kontaktem. Moduł nie może być obsługiwany w sposób zapewniający swobodny dostęp.
Należy zachować odpowiednie odległości izolacyjne i stosować odpowiednie materiały izolacyjne, odporne na temperatury wytwarzane podczas pracy.
Nie należy używać modułu w środowiskach o dużej wilgotności lub w miejscach, w których może występować kondensacja, chyba że moduł jest częścią odpowiednio osłoniętej oprawy oświetleniowej.
Zapewnij odpowiednie chłodzenie. Przegrzanie może prowadzić do degradacji diod LED, zmian parametrów, awarii i zwiększonego ryzyka uszkodzenia otaczających materiałów.
Nie używaj modułu, jeśli widoczne są uszkodzenia płytki PCB, diod LED, pól lutowniczych lub ślady przegrzania.
