Description

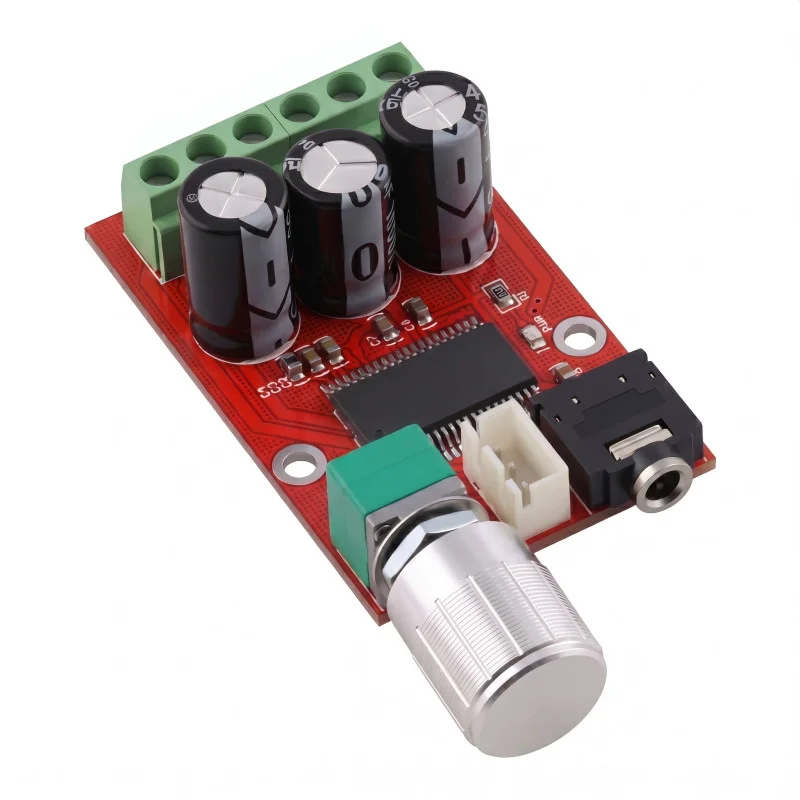

Kompaktni dvokanalni avdio ojačevalni modul XH-M145 je zasnovan za ojačanje nizkonivojskih analognih avdio signalov za pasivne zvočnike. Modul uporablja integrirano vezje YD138-E in deluje v razredu D. Opremljen je z vrtljivim potenciometrom za regulacijo glasnosti, vijačnim priključnim blokom za napajanje in izhode za zvočnike ter avdio vhodnim priključkom na plošči.
Tehnične specifikacije
Model: XH-M145
Vrsta naprave: stereo avdio ojačevalni modul
Delovni razred ojačevalnika: D
Uporabljeno integrirano vezje: YD138-E
Število kanalov: 2
Priporočeno napajanje: 12 V DC / 1,5 A
Delovno območje napetosti: DC 9 do 14 V
Deklarirana izhodna moč: 2 x 8 W pri obremenitvi 8 ohmov
Deklarirana izhodna moč: 2 x 12 W pri obremenitvi 4 ohmov
Dimenzije modula: 58 x 36 x 21 mm brez izbočenega dela potenciometra
Vhod za avdio signal: priključek na plošči
Izhodi in napajanje: vijačni priključni blok
Oznake priključkov na plošči: L-OUT, +12V, GND, R-OUT
Funkcije in lastnosti
Stereo zasnova za levi in desni kanal.
Vgrajen potenciometer omogoča neposredno regulacijo glasnosti na modulu.
Kompaktna tiskana vezja z montažnimi luknjami za mehansko pritrditev.
Opremljen z elektrolitskimi kondenzatorji in vezjem ojačevalnika moči v enem modulu.
Glede na priloženi opis vezje vključuje zaščito pred preobremenitvijo, toplotno zaščito in dušenje šuma.
Idealno za
Vgrajeno v manjše avdio naprave.
Projektorji zvočnikov z napajanjem iz enosmernega toka.
Hobi elektronika in izdelava prototipov preprostih stereo avdio sistemov.
Računalniške ali multimedijske avdio aplikacije z zunanjimi pasivnimi zvočniki.
Vsebina paketa
1x modul avdio ojačevalnika XH-M145
1x gumb za upravljanje potenciometra
1x podložka
1x pritrdilna matica
Zakaj izbrati ta izdelek?
Jasno označen model XH-M145 z omenjenim ojačevalnim vezjem YD138-E.
Stereo ojačevalnik v kompaktni obliki, primeren za integracijo v manjše naprave.
Nizkonapetostni napajalnik enosmerne napetosti za uporabo v običajnih enosmernih aplikacijah.
Neposredna priključitev napajalnika in zvočnikov na terminale olajša ožičenje.
Regulacija glasnosti je del modula in ne zahteva ločenega krmilnega elementa.
Navodila za namestitev in uporabo
Upoštevajte polarnost napajalnih priključkov +12V in GND.
Zvočnike priključite na izhoda, označena za levi in desni kanal.
Modul namestite na mesto z zadostnim odvajanjem toplote.
Vhodni zvočni signal napajajte skozi vhodni priključek na plošči.
Pred priklopom ali odklopom žic izklopite napajanje.
Varnostno obvestilo
Zasnovan za nizkonapetostno enosmerno napajanje znotraj določenega območja.
Napačna polarnost ali kratek stik na izhodu lahko povzroči poškodbo modula.
Med delovanjem se lahko komponente segrejejo, zato modula ne pokrivajte in ga ne nameščajte na vnetljivo površino brez ustrezne ločitve.
Namestitev in priklop izvajajte le, ko je napajanje odklopljeno.
Izdelek je elektronski modul, namenjen za vgradnjo, ne pa ločeno pokrita terminalna naprava.
