Description

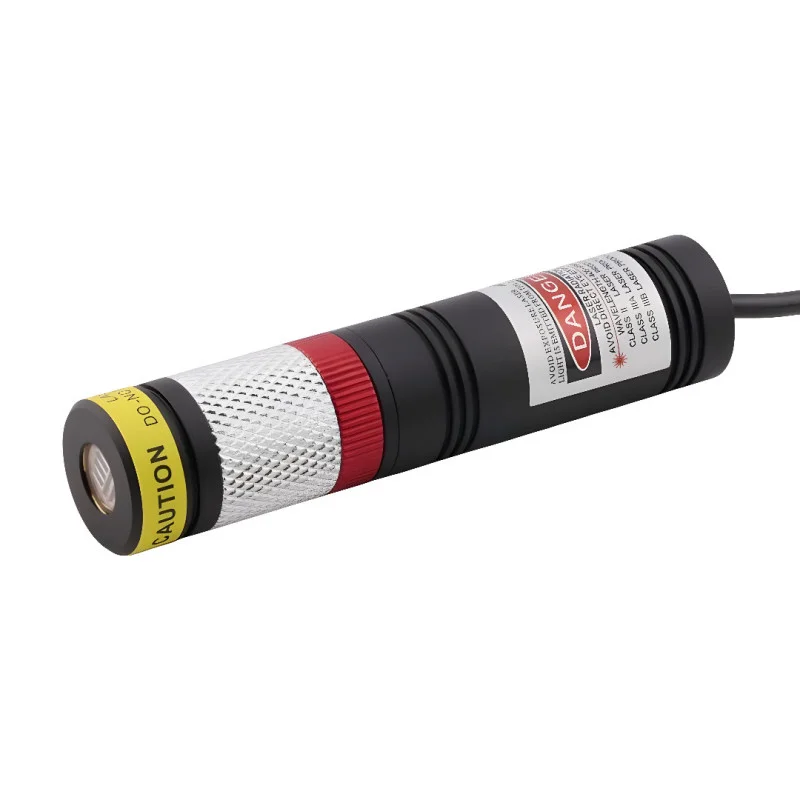

Modulul laser cu o lungime de undă roșie de 660 nm este conceput pentru proiecția unei grile de puncte de 10×10 (DOE) și este utilizat în principal pentru poziționare, țintire și controlul poziției în timpul tăierii și al altor operațiuni industriale. Designul într-o carcasă de aluminiu și posibilitatea de ascuțire permit adaptarea proiecției la o aplicație specifică.
Specificații tehnice
Lungime de undă: 660 nm (roșu)
Forma grinzii: DOE 10×10
Unghiul fasciculului: 42×42°
Putere optică (variante): 50 mW, 100 mW, 150 mW, 200 mW
Putere reală de ieșire:
50mW (3845mW)
100 mW (7595 mW)
150 mW (100120 mW)
200 mW (130150 mW)
Mod de funcționare: CW (lumină continuă)
Controlul curentului: APC
Tensiune de alimentare: 5V CC
Curent de funcționare: < 500 mA
Tip conector: CC 5,5 × 2,1 mm / 5,5 × 2,5 mm
Lungimea cablului: 100 cm
Materialul carcasei: aluminiu
Material optic: PMMA
Dimensiunile modulului: diametru 20 mm × lungime 90 mm
Greutate: 65g
Protecție: IP67
Temperatura de funcționare: -10°C până la +50°C
Temperatura de depozitare: -40°C până la +85°C
Timp mediu până la defecțiune (MTTF):> 8.000 ore
Funcții și caracteristici
Proiecție grilă 10×10 pentru poziționare vizuală rapidă
Optică focalizabilă (focalizare reglabilă)
Carcasă compactă din aluminiu pentru o mai bună disipare a căldurii
Sursă de alimentare de 5 V CC pentru integrarea în mașini și sisteme de control
Protecție IP67 pentru utilizare în condiții de operare mai solicitante
Ideal pentru
Poziționarea în timpul tăierii și marcării în mașinile industriale
Stabilirea punctelor de referință și verificarea poziției în dispozitivele de asamblare
Ghidare vizuală în automatizare și linii de producție
Conținutul pachetului
Modul laser cu fir de conectare și conector DC
De ce să alegeți acest produs?
Proiecție definită a grilei 10×10 folosind optica DOE
Design mecanic standard Ø20 × 90 mm pentru integrare ușoară
Sursă de alimentare de 5 V CC și terminație de cablu CC finisată de 5,5 × 2,1 mm
Design durabil cu protecție IP67
Instrucțiuni de instalare și utilizare
Asigurați o sursă de alimentare stabilizată de 5 V CC cu o rezervă de curent suficientă pentru opțiunea de alimentare selectată.
Montați modulul astfel încât să asigurați răcirea carcasei și stabilitatea mecanică a proiecției.
După asamblare, reglați focalizarea în funcție de dimensiunea și claritatea dorite ale proiecției la distanța de lucru.
Conectați conectorul CC de 5,5 × 2,1 mm când alimentarea este deconectată.
Notificare de siguranță
Aceasta este o sursă laser. Nu îndreptați fasciculul spre ochi și nu observați fasciculul direct sau reflectat.
În timpul instalării și ajustării, utilizați echipament de protecție adecvat și respectați reglementările interne de siguranță ale locului de muncă.
Operați modulul numai în condițiile electrice și de temperatură specificate.
