Description

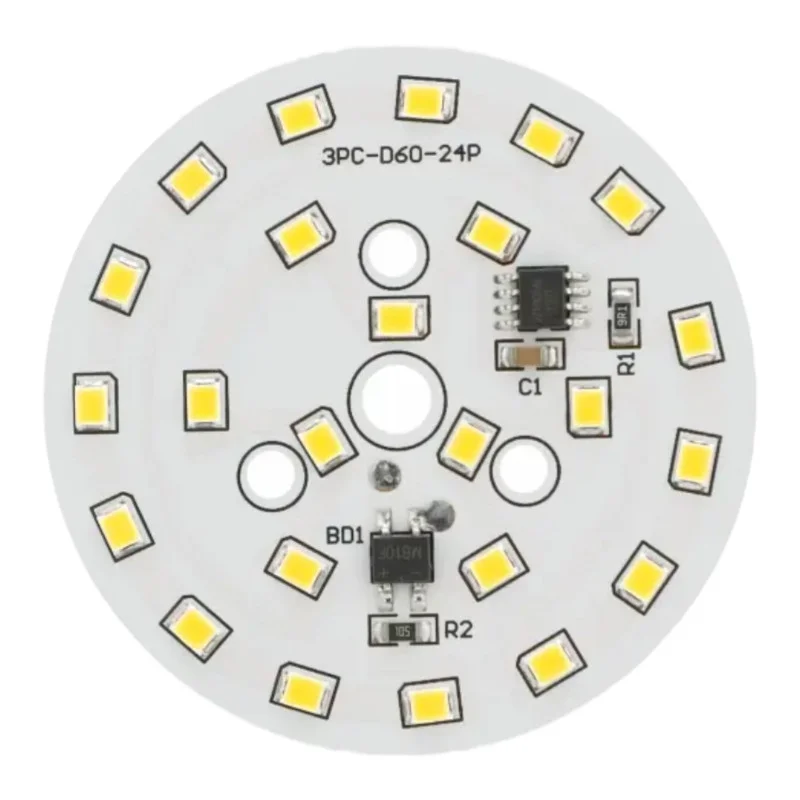

Modulul LED rotund pentru alimentare directă cu curent alternativ este conceput pentru repararea și producția de corpuri de iluminat unde este necesară o placă de circuit imprimat circulară compactă și un unghi larg al fasciculului luminos. Modulul este disponibil în variante de culoare alb cald sau alb rece.
Specificații tehnice
Tip LED: 2835 SMD
Număr de LED-uri: 24
Consum nominal de energie: 9 W
Alimentare: 170-275 V AC (alimentare directă de la rețea)
Diametru exterior: 60 mm
Unghiul fasciculului: 120130°
Intensitate luminoasă: 720810 lm
Culoarea luminii (variante): alb cald (30003500 K), alb rece (60006500 K)
Funcții și caracteristici
Design circular pentru instalare în corpuri de iluminat compacte și surse de lumină
Unghi de fascicul larg, potrivit pentru iluminatul zonei
Alimentare directă de la curent alternativ fără sursă externă de joasă tensiune (în funcție de designul modulului)
Instalare LED SMD pentru o distribuție uniformă a luminii pe suprafața modulului
Ideal pentru
Reparații și revizii corpuri de iluminat cu modul LED circular Ø60 mm
Proiecte DIY și prototipuri de corpuri de iluminat LED conectate în rețea
Aplice și plafoniere cu difuzor și spațiu suficient pentru izolare și răcire
Conținutul pachetului
1x modul LED rotund Ø60 mm
Cablurile și blocurile terminale nu sunt incluse în pachet.
De ce să alegeți acest produs?
Parametri electrici și optici clar definiți pentru proiectarea și întreținerea corpurilor de iluminat
Dimensiune compactă de Ø60 mm, menținând în același timp un unghi larg al fasciculului
Posibilitatea de a selecta temperatura de culoare în funcție de aplicație
Instrucțiuni de instalare și utilizare
Important: Modulul nu conține fire sau un bloc de terminale; firele electrice trebuie lipite direct pe placa cu circuite imprimate a modulului LED.
Înainte de lipire, deconectați sursa de alimentare și verificați dacă nu există tensiune.
Folosiți fire cu izolație adecvată pentru tensiunea rețelei și asigurați o desprindere de tensiune pentru a preveni transferul solicitării mecanice la îmbinările lipite.
După instalare, asigurați-vă că nicio parte conductivă a modulului nu poate atinge părțile metalice ale corpului de iluminat fără o izolație adecvată.
Instalați modulul în corpul de iluminat astfel încât să se asigure o răcire suficientă și să nu se depășească condițiile de funcționare date de proiectarea corpului de iluminat.
Notificare de siguranță
Avertisment: Modulul este alimentat de la o tensiune de rețea de 170275 V CA. Manipularea necorespunzătoare poate duce la electrocutare, incendiu sau deteriorarea dispozitivului.
Efectuați instalarea și service-ul numai cu alimentarea deconectată; după deconectare, așteptați descărcarea oricăror componente din circuit și verificați întotdeauna starea fără tensiune prin măsurători.
Nu utilizați modulul în afara unui corp de iluminat închis sau fără a asigura un capac care să prevină contactul cu piesele sub tensiune.
Asigurați distanțe de izolație suficiente și fixare mecanică; nu permiteți contactul cu părți conductoare, șuruburi sau muchii care pot deteriora izolația firelor.
Folosiți doar fire și materiale de lipire adecvate pentru aplicații de rețea; după lipire, verificați calitatea conexiunilor și absența scurtcircuitelor.
Nu utilizați modulul în medii cu umiditate ridicată sau unde se poate forma condens, cu excepția cazului în care designul corpului de iluminat oferă o protecție adecvată.
Dacă placa, LED-urile, plăcuțele de lipire sau izolația cablurilor sunt deteriorate, nu mai utilizați modulul.
