Description

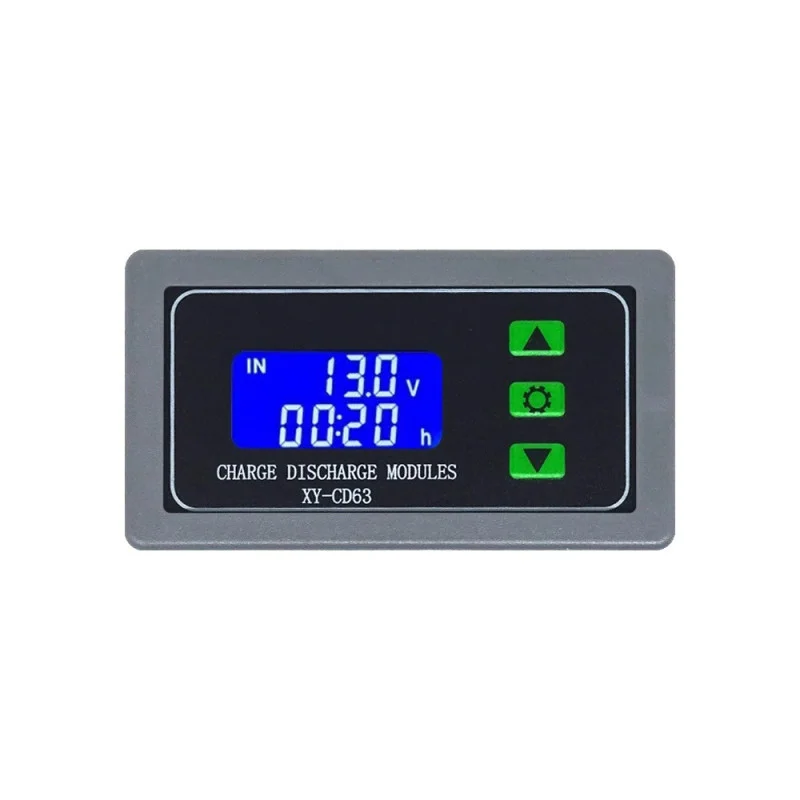

Monitor napona za punjenje i pražnjenje baterija s rasponom ulaznog napona od 6V do 60V i maksimalnom strujom od 30A. Dizajniran je za zaštitu baterija od prekomjernog punjenja i prekomjernog pražnjenja automatskim isključivanjem opterećenja ili punjača kada se dosegnu postavljena ograničenja napona.
Ključne karakteristike:
Kapacitet velike struje: Podržava struje do 30 A, što je prikladno za razne primjene velike snage.
Programabilni načini rada: Omogućuje postavljanje pragova napona za punjenje i pražnjenje, čime se osigurava optimalna zaštita baterije.
LCD zaslon: Pruža ažurirane informacije o naponu baterije i statusu punjenja/pražnjenja.
Automatska zaštita: Automatski odspaja opterećenje ili punjač kada se dosegnu postavljena ograničenja napona kako bi se spriječilo oštećenje baterije.
Tehničke specifikacije:
Ulazni napon: 6V-60V DC
Izlazni napon: Isti kao ulazni napon
Točnost upravljanja: 0,1V
Potrošnja energije:
Maksimalna struja opterećenja: 30A
Radna temperatura: -25°C do 80°C
Dimenzije modula: 79 x 43 x 41 mm
Komentar:
Modul služi kao regulator punjenja/pražnjenja i ne zamjenjuje punjač ili pretvarač napona.
Prilikom korištenja važno je pravilno postaviti režim rada i ograničenja napona prema specifikacijama vaše baterije.
Opis funkcija:
Izračunavanje postotka napona :
Postotak napona = napon baterije / (gornja granica napona – donja granica napona)
Funkcije gumba :
Gumb gore :
Kratki pritisak: Prebacuje prikaz između postotaka (%) i vremena.
Dugi pritisak (5 sekundi): Mijenja način rada:
Način punjenja: in
Način pražnjenja: van
Postavi gumb :
Kratki pritisak: Prikazuje trenutno postavljene parametre.
Dugi pritisak: otvara sučelje za podešavanje parametara. U ovom sučelju možete postaviti:
GORE : Gornja granica napona.
DN : Donja granica napona.
OP : Vrijeme uključivanja releja.
DOP : Kašnjenje uključivanja releja (0-999 sekundi).
FOP : Vrijeme prisilnog zatvaranja releja (0-10 sekundi) u načinu pražnjenja.
Gumb prema dolje :
Kratki pritisak: Aktivira/deaktivira relej (gašenje u nuždi). LCD će se pokazati i relej će se isključiti.
Dugi pritisak: Postavlja status LCD pozadinskog osvjetljenja:
LP : Pozadinsko osvjetljenje stalno uključeno.
Uključeno : Pozadinsko osvjetljenje se automatski isključuje nakon 5-10 minuta. Nakon što se ugasi, može se probuditi pritiskom na bilo koju tipku.
Postavke parametara :
i. Pritisnite i držite gumb Postavi za ulazak u sučelje za postavljanje parametara.
b. Prebacivanje između pojedinih parametara kratkim pritiskom na tipku Set .
C. Odabrani parametar postavljate tipkama gore/dolje (podržava kratki i dugi pritisak).
d. Za postavljanje ostalih parametara ponovite korake b) i c).
E. Nakon što završite s postavljanjem svih parametara, dugo pritisnite gumb Postavi za spremanje i izlaz.
Kontrola vremena punjenja/pražnjenja :
Ako je OP parametar postavljen na vrijednost različitu od nule, aktivira se kontrola vremena punjenja/pražnjenja.
Nakon uključivanja releja počinje odbrojavanje vremena punjenja/pražnjenja. Nakon isteka vremena, relej će se automatski isključiti i proces punjenja/pražnjenja je završen.
Ako napon padne ispod donje granice (DN) u načinu punjenja ili prijeđe gornju granicu (UP) u načinu pražnjenja nakon isteka vremena, kontrola vremena je onemogućena i prikazuje se poruka o pogrešci H:Er . Pritisnite bilo koji gumb za potvrdu greške.
Ako kontrola vremena nije aktivna, uređaj će zabilježiti ukupno vrijeme punjenja/pražnjenja. Ovo vrijeme bit će prikazano u odgovarajućem sučelju i vraćeno na nulu kada ponovno započne punjenje/pražnjenje.
Automatsko otkrivanje parametara :
Nakon postavljanja i izlaska, ako je donja granica napona (DN) veća ili jednaka gornjoj granici napona (UP), sustav će prikazati bljeskajuću poruku o pogrešci koja označava pogrešku.
Funkcija odgode uključivanja releja (DOP) :
Kašnjenje između završetka jednog punjenja/pražnjenja i ponovnog zatvaranja releja (0-999 sekundi).
Vrijeme prisilnog uključivanja releja (FOP) :
Nakon ispunjenja uvjeta za uključivanje releja, relej se prisilno uključuje na zadano vrijeme (0-10 sekundi). Nakon tog vremena ponovno se detektira napon baterije.
Ova je funkcija osobito korisna u načinu rada pražnjenja, gdje kratkotrajni pad napona pri pokretanju opterećenja može uzrokovati nepravilno odspajanje releja. Na taj način je osiguran pravilan proces pražnjenja.
